ИЦТ-СС430
I.C.T
Selective Wave Solder Equipment
| Количина: | |
|---|---|
| Офф-лине опрема за селективно таласно лемљење
ИЦТ офф-лине машина за селективно таласно лемљење је систем високих перформанси развијен у Кини за флексибилне потребе са више таласа у линијама велике запремине. ПЦБ остаје фиксиран док се платформа за прскање и лемљење помера за тачне резултате. Н2 грејање на мрежи савршено влажи лем и смањује таложење. Потпуна ПЦ контрола поставља путање, температуре, флукс, типове лемљења, Н2, са сачуваним менијима за следљивост. Аутоматска калибрација висине таласа након сваке ПЦБ обезбеђује стабилност.
Позиционирање ЦЦД ознаке потврђује сваку плочу. Лагани сто од ливеног алуминијума са Панасониц сервосом и линеарним шинама креће се брзо, тихо. Немачки млазни вентил прска ситне тачке флукса, чврсте испод 10%. Резервоар под притиском одржава стабилан проток. Немачка електромагнетна пумпа обезбеђује поуздане врхове. Ти лонац за лемљење са грејачем од ливеног гвожђа избегава цурење, брзо се загрева. Ова опрема за селективно таласно лемљење истиче се као машина за селективно лемљење ПЦБ-а.
| Листа опреме ДИП линије
Немачки високофреквентни пулсни ињекциони вентил производи мале, прецизне тачке флукса са садржајем чврсте супстанце испод 10%. Опциона детекција заглављивања. Тацна хвата остатке ради лакшег чишћења. Млазница на КСИ платформи се понавља до 0,02 мм. Резервоар под притиском стабилизује проток независно од нивоа. Високопрецизни мерач протока отпоран на корозију контролише излаз. Јапанска СМЦ пнеуматика за поузданост. Површински постављени бројила за визуелне провере. Хуманизовани спољни дизајн помаже у раду. СМЦ ауто пумпа обезбеђује стално снабдевање. Овај модул флукса у опреми за селективно таласно лемљење поуздано наноси равномерни премаз на тачке кроз рупе.
Доње ИР предгревање стандардно долази са подесивим позиционирањем. Опциони горњи ИР грејач или конвекција топлог ваздуха. Структура пројектована за повећање ефективне зоне грејања. Пуно окружујућа памучна изолација на високим температурама одржава константне температуре. Компоненте које стварају топлоту, проводни делови и мотори водећих брендова обезбеђују трајне перформансе. Одржавање користи једноставан плуг-ин дизајн за брз приступ без алата. Ова фаза предгревања у опреми за селективно таласно лемљење активира флукс и смањује термички стрес на ПЦБ-има пре контакта са таласом.
Немачка електромагнетна пумпа гарантује стабилне, поуздане врхове таласа. Софтвер конфигурише температуру лемљења, Н2, висину таласа, калибрацију. Ти пот спречава цурење, спољни грејач од ливеног гвожђа за робусно, брзо загревање. Н2 инлине грејање побољшава влажење, сече шљаку. Најбоља стабилност спреја од калаја у класи. ЦЦД надзор у реалном времену са 900-сатном следљивошћу видеа. Визуелно програмирање повећава брзину. Високо прецизан лагани КСИЗ модул са брзим сервосом и редукторима. Запечаћено против загађења. Омрон сензори за тачно кретање. Аутоматско чишћење млазница прахом, флексибилна фреквенција. СИЦК ласер детектује висину таласа без контакта. Паметни механизам за чишћење и мерење. Ово језгро пружа беспрекорне спојеве у машини за селективно лемљење ПЦБ-а.
Рационални специјални профили материјала обезбеђују структурну стабилност и лак приступ за одржавање. Пренос се састоји од три ваљкаста дела за несметан проток даске. ПЦБА осигуран бочним стезаљкама и системом горњих стезаљки током процеса. Подебљана прилагођена шина носи оптерећење до 20 кг. Подржава штампане плоче величине до 400к500мм, дебљине 0,5-6,0мм, са 120мм горњим и 60мм доњим зазором. Смер напред-назад, модул високе прецизности за позиционирање. Интегрише флукс, претходно загревање, лемљење неприметно. Овај пренос у офф-лине машини за селективно таласно лемљење подржава ефикасно, поуздано руковање ПЦБ-ом.
Врхунски ПЛЦ са управљањем модулом магистралом обезбеђује стабилан, скалабилан рад. Задовољава ЦЕ стандарде и индустрију 4.0 са подним дизајном. Интегрише основну контролу модула за лемљење за повећану пропусност уз задржавање поузданости. Примењује висококвалитетне стабилне електричне компоненте широм света. Цат-6 мрежни кабл обезбеђује бржи пренос података и брзе акције. Вођено програмирање олакшава подешавање. ЦЦД брзо програмирање аутоматски детектује типове млазница. Програмирање слика интелигентно исправља и проверава координате. Визуелизација података у реалном времену, ЦЦД прекидач за надгледање са једним дугметом. Вишејезични: кинески, енглески, јапански, руски. Овај контролни систем у машини за селективно лемљење ПЦБ-а омогућава потпуну следљивост параметара.
Оперативни систем има вођено програмирање за лакоћу корак по корак. ЦЦД функција брзог програмирања са аутоматском идентификацијом типа млазнице. Програмирање засновано на сликама омогућава корекцију координата и интелигентну верификацију. Интерфејс јасно приказује визуелизацију података у реалном времену. Пребаците се на праћење лемљења ЦЦД у реалном времену са једним дугметом. Промена језика: кинески, енглески, јапански, руски, други. Интелигенција укључује МЕС стандарде, ВИФИ везу, онлајн надоградњу софтвера, даљинско управљање. Људски гласовни аларм и светло аларма за прилагођавање. Подаци о лемљењу могу се пратити да би се потврдио процес сваке тачке. Овај кориснички интерфејс у опреми за селективно таласно лемљење одговара оператерима свих нивоа.
| Спецификација
Машина за лемљење ван линије селективна таласна таласа | |
Модел | ИЦТ СС430 |
Резервоар за складиштење флукса | 1L |
Подршка за флукс | Аларм флукса, аутоматски |
Млазница за прскање | Немачка Јет вентил (СПОТ АНД ЛИНЕ ПРИПРЕИНГ) 1 |
Величина млазнице за прскање | 130ум (180, 210ум опција) |
Ранге за распршивање | 3 ~ 8 мм |
Брзина прскања | 0 ~ 20мм / с |
Млазница за прскање Померите брзину | 0 ~ 400мм / с |
Прецизност прскања | 0,1 мм |
Притисак за прскање | 0,05 ~ 0,1 МПА |
Режим загревања | ИР грејање |
Подручје загревања | Л500мм*В500мм |
Прецизност лемљења | ± 0,25 мм |
Надгледање лемљења | ЦЦД |
Капацитет лемљења | 12кг |
Максимална величина ПЦБ-а | 500 * 500 мм |
Максимална величина ПЦБ-а | 60мм |
Дебљина ПЦБ-а | 0,5-6,0 мм |
Тежина ПЦБ-а | <20кг |
Оперативни систем | Виндовс10 |
Напајање | 220ВАЦ±10%, 50/60ХЗ |
Димензија | Л1400 * В2580 * Х1722мм |
Тежина | Приближно: 700 кг |
| Листа опреме ДИП линије

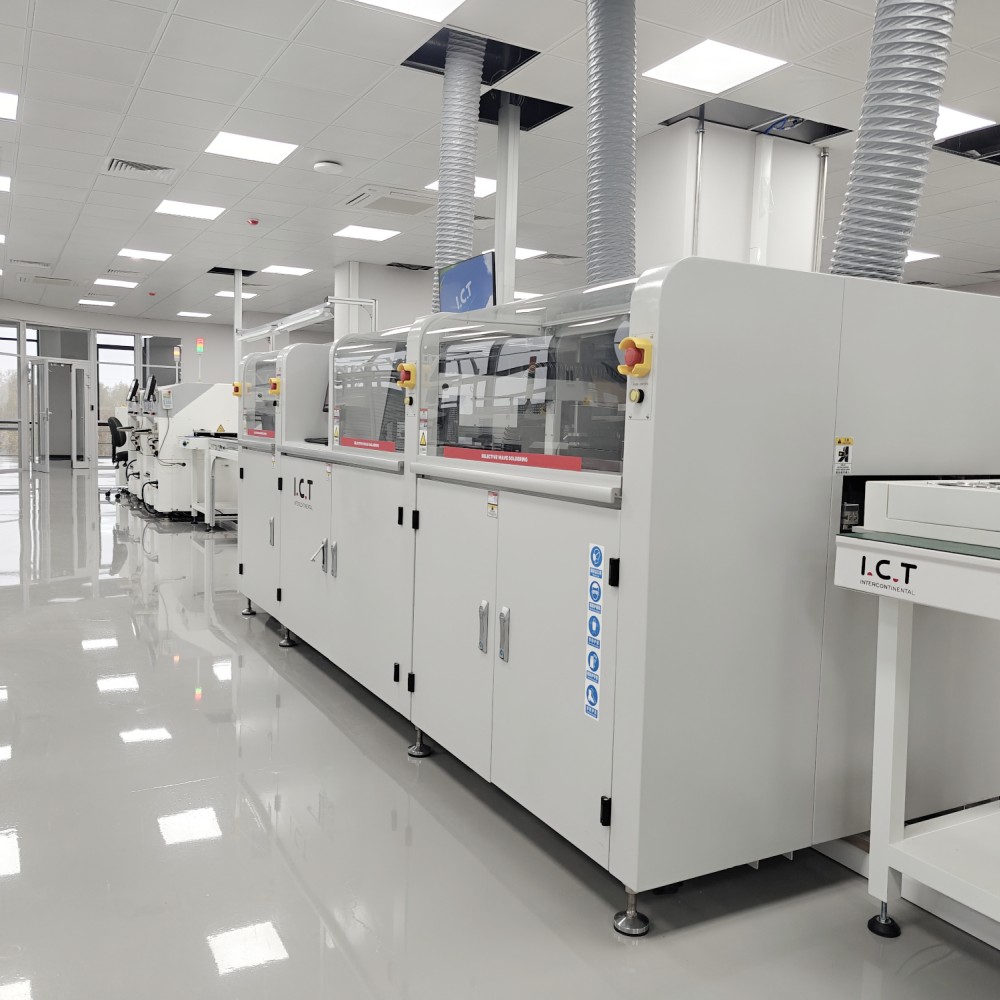

Наша ДИП производна линија нуди напредне алате за ефикасно и прецизно склапање ПЦБ-а. Потпуно аутоматизована ДИП линија укључује ДИП линију за уметање за прецизно постављање компоненти, пуњач таласа за несметан улазак ПЦБ-а, таласни уређај за уклањање таласа за безбедан излазак и линију за монтажу траке за завршне провере. Ова висококвалитетна ПЦБ ДИП производна линија осигурава стабилан рад, поуздано ТХТ уметање и исплативу монтажу, задовољавајући различите потребе индустрије. Са модуларним дизајном и глобалном подршком од стране ИЦТ-а, повећава продуктивност за задатке кроз рупе.
| Видео о успеху купаца
2025. године, клијент из Вијетнама је посетио ИЦТ фабрику за машинско прихватање опреме за селективно таласно лемљење која снабдева познати глобални бренд камера. Инжењери су демонстрирали тестове на узорцима ПЦБ-а, показујући прецизан флукс спреј, стабилан таласни контакт и висококвалитетне спојеве. Они су обезбедили обуку о програмирању путање, подешавању параметара на рачунару, калибрацији таласа и одржавању. Клијенти су гледали ЦЦД надзор у реалном времену. Практичне сесије покривале су решавање проблема и аутоматско чишћење. Посета је потврдила потенцијал за беспрекорну интеграцију. То наглашава посвећеност ИЦТ-а стручној подршци широм света са офф-лине машином за селективно таласно лемљење.
| Професионалне услуге и обука
ИЦТ нуди комплетну инсталацију, одржавање, подршку, обуку за рад без бриге. 20 инжењера се бави анализом, планирањем, оптимизацијом у ПЦБА/ДИП. Операције покривања, прилагођавања. Обука укључује контроле рачунара, следљивост, надоградње. Посете фабрикама као што је Вијетнам доносе практичне вештине. Послужите 1600+ клијената у 72 земље брзим одговором. Даљинска помоћ, резервни делови обезбеђују дугорочну ефикасност опреме за селективно таласно лемљење.
| Похвала купаца
Клијенти хвале инжењере за вешту, стрпљиву обуку током демонстрација и инсталирања. Они похваљују опрему за селективно таласно лемљење за прецизну примену, стабилне таласе, лаку контролу која повећава приносе. Сигурно паковање спречава оштећења при транспорту. Брзи одговори брзо решавају проблеме. Један је приметио значајно побољшање пролазности. Поуздана опрема и услуга чине ИЦТ поузданим.
| Индустријски сертификати
ИЦТ поседује ЦЕ, РоХС, ИСО9001, више патената. ЦЕ потврђује безбедност, РоХС обезбеђује еколошке материјале, ИСО9001 управља квалитетом. Патенти штите млазне вентиле, пумпе, ласерске системе. Ово потврђује усклађену, зелену, иновативну опрему за селективно таласно лемљење.
| О ИЦТ компанији и фабрици
ИЦТ спроводи истраживање, развој и производњу интерно у индустријском парку од 12000м⊃2;. Запошљавајући 89 људи, укључујући 20 инжењера и управљајући 8 филијала, брзо смо се проширили од оснивања 2012. Подржавамо преко 1600 купаца из 72 земље у сектору електронике. Наши објекти примењују ригорозне процедуре инспекције и свеобухватне системе управљања квалитетом током целе производње. Ово омогућава комплетна фабричка решења од анализе потражње и планирања до опреме, обуке, операција, оптимизације, подешавања у ПЦБА, СМТ, ДИП, премазивање, роботи, монтажа.
