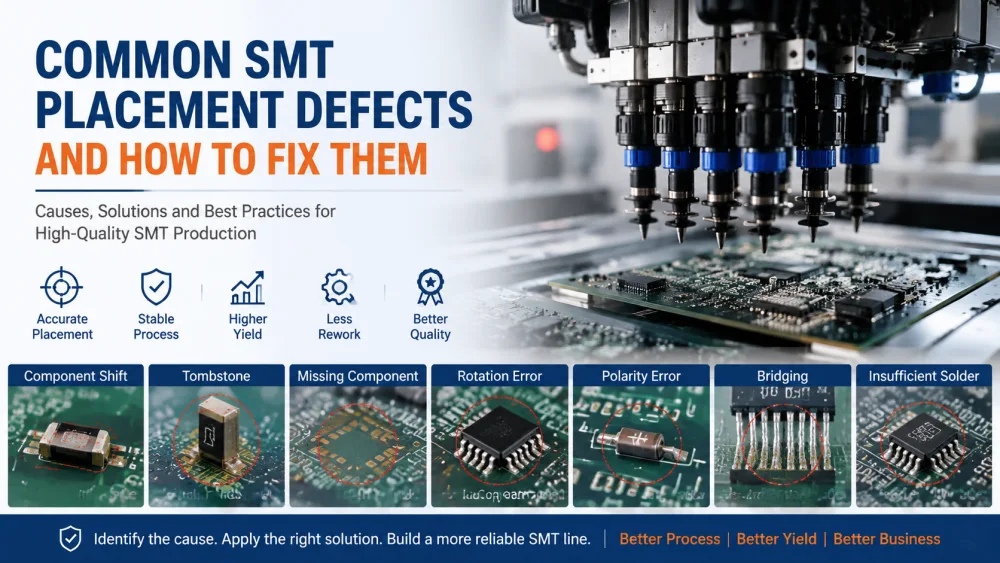

Уобичајени дефекти у постављању СМТ обично потичу од нестабилног подизања, нетачних података о компонентама, слабог препознавања вида, лоше презентације фидера или проблема са подршком плоче. У брзој СМТ линији, чак и мали помак на фидеру, млазници, носачу ПЦБ-а или координатама постављања може да се претвори у видљиве дефекте као што су померање компоненте, надгробни споменик, компонента која недостаје, ротација, грешка поларитета или погрешно постављање делова.
Овај чланак објашњава најчешће грешке у постављању СМТ-а, зашто се дешавају и како инжењери могу да их поправе без слабљења контроле квалитета. Написан је за менаџере производње, СМТ процесне инжењере, тимове за одржавање и власнике фабрика који желе практична решења за грешке у монтажи СМТ-а која побољшавају принос, смањују прераду и стабилизују производњу.
Садржај
Многе фабрике реагују на грешке у постављању тако што прво мењају параметре машине. То понекад може помоћи, али такође може сакрити прави проблем. Бољи метод је идентификовање типа дефекта, праћење где почиње, а затим исправљање физичког узрока или узрока који се односи на податке.
Различити дефекти могу изгледати слично, али долазе из различитих узрока. Померена компонента може бити последица лоше подршке ПЦБ-а, погрешне координате постављања, истрошености млазнице, прекомерне вибрације плоче или кретања пасте за лемљење. Ротирана компонента може бити последица грешке при преузимању улагача, нетачних података о пакету, нестабилности вакуума или великог убрзања. Компонента која недостаје може произаћи из проблема са џепом за довод, блокадом млазнице, цурењем вакуума или одбацивањем вида.
Када тимови само описују дефект као „лош пласман“, они губе правац решавања проблема. Користан извештај о дефекту треба да идентификује тип дефекта, референцу компоненте, величину паковања, утор за довод, ИД млазнице, главу машине, локацију ПЦБ-а, време производње и серију материјала. Ово чини проблем следљивим.
Није сваки дефект у постављању узрокован машином за одабир и постављање. Штампање пасте за лемљење, искривљење ПЦБ-а, подршка панела, паковање компоненти, контрола влажности и профил прелијевања могу утицати на коначни квалитет постављања. На пример, компонента може бити правилно постављена, али се помери касније због лошег таложења пасте или вибрација током преноса.
Инжењери би требало да провере да ли је квар видљив одмах након постављања или тек након преливања. Ако је компонента већ померена пре преправљања, проблем је вероватно повезан са постављањем, подизањем, подршком за плочу или машинским подацима. Ако се компонента помери након поновног прелијевања, количина пасте за лемљење, дизајн јастучића, термичка равнотежа или профил поновног прелијевања можда ће требати дубљи преглед.

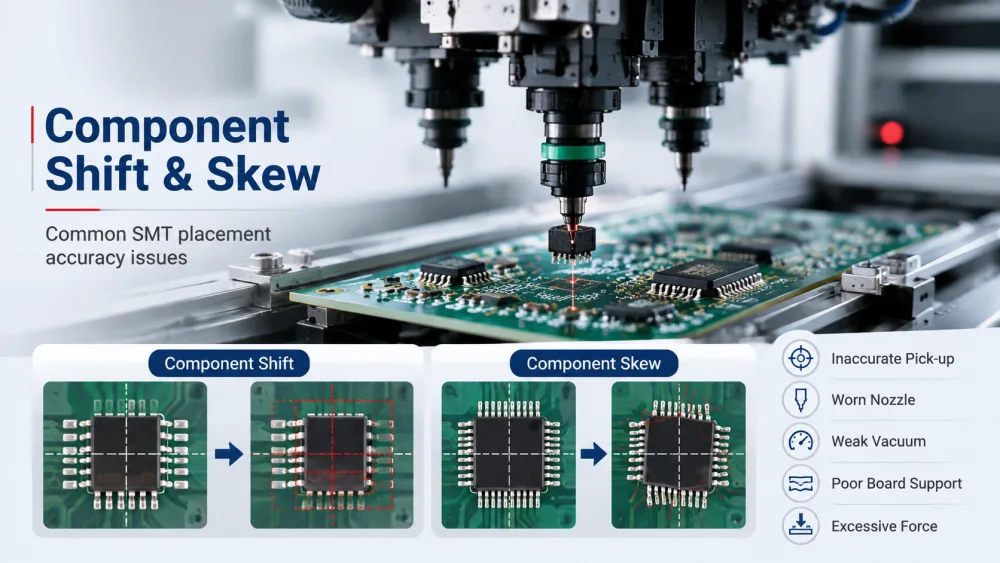

Померање и искривљење компоненте су међу најчешћим проблемима постављања СМТ компоненти. Померена компонента је померена из центра подлоге. Искривљена компонента се лагано ротира или поставља под углом. Оба дефекта могу смањити квалитет лемног споја и створити електрични или механички ризик.
Промена компоненти често почиње са нестабилним подизањем или нестабилном подршком плоче. Ако млазница не покупи компоненту у свом центру, део се може нагнути током кретања. Ако штампана плоча није добро подржана, плоча се може савијати током постављања. Ако је сила постављања превисока, мала компонента може клизити на пасту за лемљење.
Уобичајени узроци укључују нетачан положај подизача, истрошени врх млазнице, погрешну величину млазнице, слаб вакуум, нетачну висину компоненте, лоше стезање ПЦБ-а, искривљење плоче, прекомерну силу постављања или нетачне координате постављања. За малу компоненту чипа, чак и мали помак фидера може створити поновљив помак у постављању.
Ови проблеми су обично повезани са прецизношћу и стабилношћу СМТ пицк анд плаце машине . Правилно конфигурисан систем постављања са прецизним видом, стабилном контролом фидера и прецизном контролом кретања може значајно да смањи проблеме померања компоненти и искошења.
Први корак је да се потврди да ли квар прати једну компоненту, један фидер, једну млазницу или једну локацију на плочи. Ако квар прати један улагач, проверите калибрацију улагача, корак траке, огуљеност поклопца траке, координате подизања и затегнутост котура. Ако прати једну млазницу, проверите чистоћу млазнице, истрошеност, блокаду вакуумског отвора и центрирање млазнице.
Ако се квар појави у једној области ПЦБ-а, проверите подршку плоче, равност плоче, стање стезаљке, фидуциално препознавање и локални дизајн плочице. Координату постављања треба верификовати у односу на прави центар поља, а не само на основу података програма. Притисак постављања такође треба прегледати, посебно за мале пасивне компоненте и пакете финог тона.
Надгробни споменик је дефект у коме се један крај компоненте чипа подиже током преливања, остављајући део да стоји делимично усправно. Иако се надгробни споменик појављује након преливања, често има корене у прецизности постављања, балансу пасте за лемљење, геометрији компоненти и термичком понашању.
Надгробни споменик се обично дешава када сила влажења на једној страни мале компоненте постане јача од друге стране током рефлов. Неуједначена запремина пасте за лемљење, неједнака величина јастучића, неравномерно загревање, померање компоненти и различита брзина влажења јастучића могу допринети. Веома мале пасивне компоненте су осетљивије јер их њихова мала маса олакшава подизање.
Грешка у постављању може учинити надгробни споменик вероватнијим. Ако је компонента постављена ближе једној плочици од друге, једна страна се може прво наквасити и повући део нагоре. Због тога се решавање проблема са надгробним плочама не би требало фокусирати само на пећницу.
Штампач, машина за постављање, дизајн ПЦБ-а и профил преливања су све важни. Стабилно штампање пасте за лемљење са прецизног штампача за лемљење је такође важно за смањење неуједначеног волумена лемљења који може довести до оштећења надгробних споменика.
Инжењери би прво требало да прегледају штампање пасте за лемљење. Депозити пасте треба да буду уравнотежени, чисти и доследни. Дизајн отвора шаблона треба да одговара пакету компоненти и распореду подметача. Величина ПЦБ јастучића и дизајн маске за лемљење треба прегледати ако се надгробни споменик понавља на истом референтном ознаком у свим серијама.
Такође треба проверити тачност постављања. Компонента треба да стоји равномерно на оба јастучића, са правилном висином и притиском. За референце процеса, ИПЦ стандарди као што су ИПЦ Ј-СТД-001 и ИПЦ-А-610 су корисни за разумевање контроле процеса монтаже и очекивања прихватања. Они не замењују фабричко решавање проблема, али помажу тимовима да користе језик доследног квалитета.

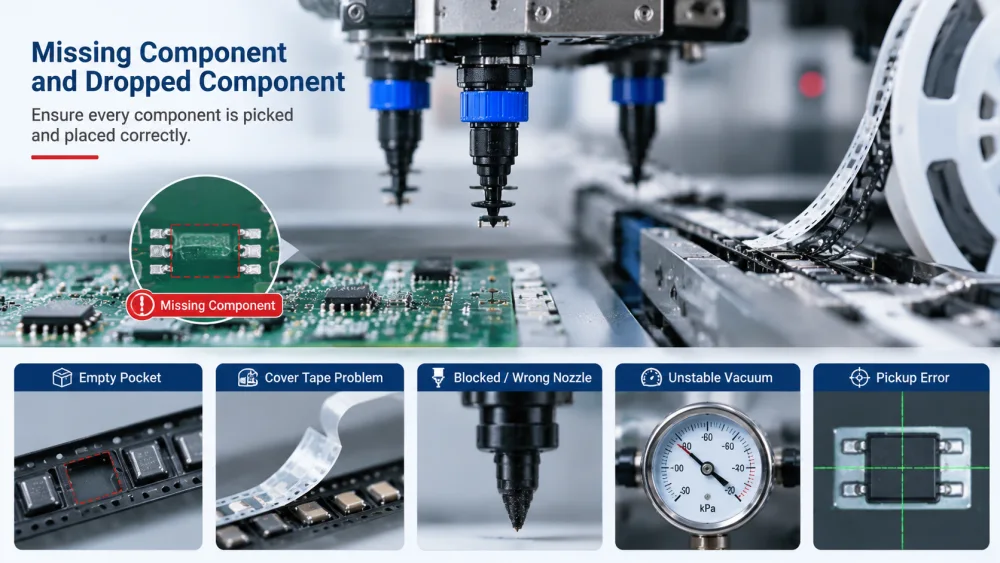

Компонента која недостаје значи да део није присутан на очекиваној локацији штампане плоче. Испуштена компонента значи да је део изабран, али изгубљен пре постављања. Ови недостаци могу зауставити производњу, повећати оптерећење инспекције и створити озбиљан ризик за квалитет ако избегну откривање.
Недостајућа и испуштена компонента често долази због квара подизача. Додавач можда неће правилно представити компоненту, млазница се можда неће заптити или ниво вакуума може бити нестабилан. Ако машина открије квар, може одбити компоненту. Ако су поставке детекције слабе, квар може доћи до плоче.
Типични узроци укључују празан џеп, покривну траку која извлачи компоненту из положаја, лош квалитет спајања, неправилан нагиб увлакача, истрошене делове улагача, блокирану млазницу, погрешну величину млазнице, цурење вакуума, прљав филтер, прекомерно убрзање главе или нетачну висину подизача. Мала и лагана компонента такође може да се залепи за траку или површине млазница због статичког набоја.
Најбољи метод је да се прати ланац подизача од додавача до главе за постављање. Инжењери би требало да провере индексирање фидера, стабилност џепова, гуљење траке на поклопцу, координате подизања, тип млазнице, чистоћу млазнице, вредност вакуума и резултат препознавања компоненти. Ако евиденција машине показује поновљене грешке при преузимању из једног слота, прво треба проверити фидер и презентацију траке.
Ако се проблем појављује у различитим додавачима, али прати једну млазницу или главу, треба прегледати млазницу и вакуумско коло. Тимови за одржавање треба да очисте млазницу, провере путању вакуума, прегледају филтере и провере да ли вредност вакуума одговара нормалној основној линији. За ширу дијагностичку логику, тимови се могу обратити овом СМТ водичу за решавање проблема бирања и постављања да би повезали симптоме подизања, вида, фидера и постављања.
Погрешна ротација, преокренута компонента и грешка поларитета су високоризични дефекти постављања СМТ јер могу проћи визуелну инспекцију ако је ознака мала или скривена. Посебно су важни за диоде, ЛЕД, ИЦ, конекторе, електролитски кондензатор и поларизовани пакет.
Дефекти у оријентацији често потичу од нетачних података библиотеке пакета, погрешног смера пуњења фидера, нејасне ознаке поларитета, лошег препознавања вида или ротације компоненти током преузимања. Копирана библиотека компоненти такође може створити проблеме ако је пакет сличан, али није идентичан.
На пример, ЛЕД може имати суптилну ознаку поларитета за коју је потребно посебно осветљење. Конектор може имати асиметричан облик који мора бити исправно дефинисан у подацима о пакету. Компонента такође може да се ротира током кретања ако је контактна површина млазнице премала или је вакуумска заптивка слаба.
Фабрике треба да верификују оријентацију компоненти током инспекције првог артикла и након сваког поновног пуњења фидера. Подаци библиотеке пакета треба да садрже тачну величину тела, дефиницију поларитета, облик препознавања, центар за подизање, висину компоненте и дозвољену толеранцију ротације. Праву слику камере треба проверити пре проширења толеранције.
Правац утовара хранилице треба да буде стандардизован јасним упутствима за руковаоца. За поларизовану компоненту, процесни тим треба да користи референтне фотографије или оријентацијске цртеже на линији. Осветљење вида и калибрацију камере треба прегледати када је трагове тешко открити. Циљ није једноставно учинити да машина прихвати више компоненти, већ да се препознавање учини поузданијим.
Након постављања, АОИ инспекција може помоћи у верификацији положаја компоненте, угла ротације, поларитета и делова који недостају пре него што производи пређу на следећи процес.

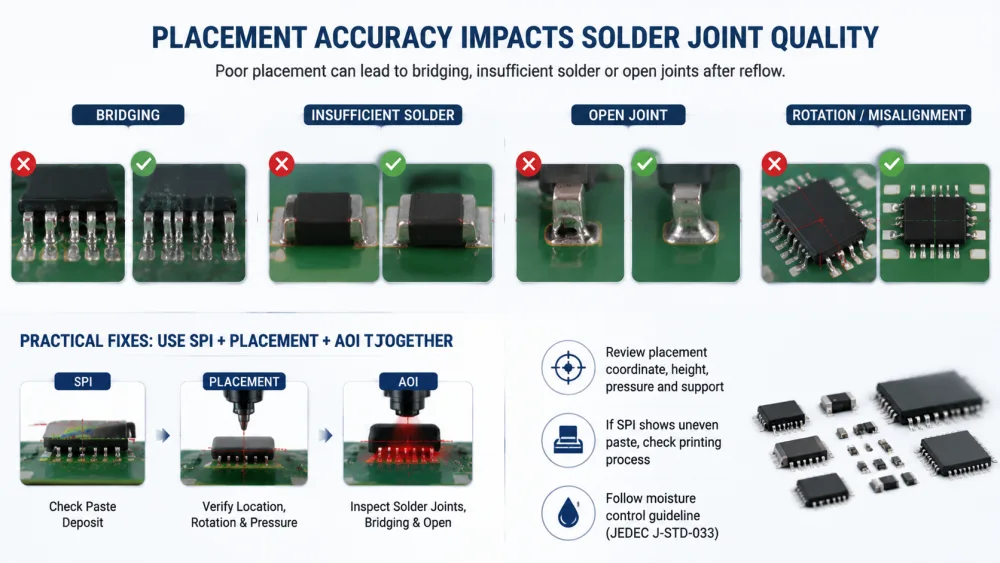

Премошћавање, недовољан лем и отворени спој се често разматрају као дефекти лемљења, али тачност постављања може утицати на све њих. Компонента постављена са подлоге, нагнута, превише дубоко притиснута или постављена на неравну пасту може створити проблеме са лемљеним спојем након поновног спајања.
Ако је компонента померена према једној страни, лем може премостити на препуној страни и постати недовољан на супротној страни. Ако је оловна компонента ротирана или није поравната са подлогом, неки каблови се можда неће добро навлажити. Ако је сила постављања превисока, паста за лемљење може да се истисне и повећа ризик од премошћавања.
ИЦ, КФН, конектор и мала пасивна компонента су посебно осетљиви. Чак и када машина за постављање не пријави никакву грешку, коначни спој за лемљење може пропасти ако депозит пасте, дизајн јастучића и локација за постављање нису усклађени као систем.
Инжењери би требало да заједно упореде податке о СПИ, пласману и АОИ. Ако СПИ показује добру пасту, али АОИ показује поновљени мост на једној компоненти, треба прегледати координату постављања, ротацију, висину компоненте, притисак и подршку. Ако СПИ већ показује неуједначену пасту, основни узрок може бити штампање, а не постављање.
За компоненте осетљиве на влагу, складиштење и контрола животног века такође су важни. ЈЕДЕЦ Ј-СТД-033 је важна референца за руковање уређајима осетљивим на влагу/рефлов. Добро руковање материјалом не може да поправи погрешно постављање, али помаже у спречавању ширег рефлов и проблема са поузданошћу.
Најефикаснија решења за дефекте при монтажи СМТ прате једноставан принцип: утврдите да ли квар прати компоненту, фидер, млазницу, главу машине, локацију ПЦБ-а, серију материјала или програм. Када је образац јасан, корекција постаје много лакша.
За фабрике са поновљеним проблемима са постављањем СМТ-а, преглед комплетног подешавања СМТ производне линије је често ефикаснији од прилагођавања једног параметра машине.
Ако се исти квар појави на једној компоненти на више ПЦБ-а, проверите податке о тој компоненти, улагачу, млазници и амбалажи материјала. Ако квар прати један отвор за увлачење, проверите калибрацију улагача, џеп за траку, прекривајући путању траке и спајање. Ако прати једну млазницу, проверите истрошеност млазнице, контаминацију, вакуум и калибрацију. Ако се појављује само у једној области ПЦБ-а, проверите игле за подршку, искривљење плоче, поуздане податке и локалне координате постављања.
Овај метод спречава насумично подешавање. Такође помаже тимовима да избегну промену превише параметара одједном. Када се направи превише измена заједно, постаје тешко знати која је корекција заправо решила проблем.
Корисна контролна листа дефекта при постављању СМТ-а треба да садржи:
Тип квара и локација на штампаној плочи.
Пакет компоненти, ознака референце и серија материјала.
Слот за увлачење, стање фидера и презентација траке.
ИД млазнице, величина млазнице, чистоћа и вредност вакуума.
Глава машине, сила постављања, висина подизача и подешавање покрета.
Подаци о слици, осветљењу, толеранцији и библиотеци пакета.
Подршка ПЦБ-а, стање стезаљке, фидуцијално препознавање и равност плоче.
Резултати СПИ и АОИ пре и после корекције.
Фабрике треба да забележе коначни потврђени узрок и ажурирају стандардни рад. Ово претвара решавање проблема у познавање процеса уместо у поновљено гашење пожара.

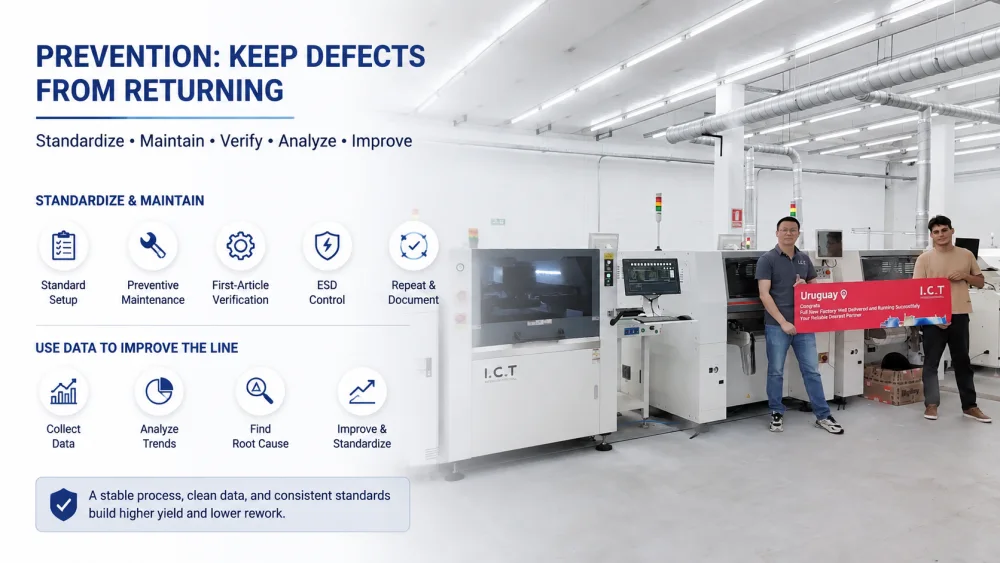

Решавање једног дефекта је корисно, али спречавање поновљених дефеката је вредније. Стабилна производња СМТ зависи од стандардног подешавања, превентивног одржавања, верификације првог артикла, дисциплине оператера и прегледа података.
Калибрација увлакача, чишћење млазница, инспекција вакуума, калибрација камере, постављање потпорне игле и инспекција првог артикла треба да буду део рутинске контроле производње. Ове провере не би требало да зависе само од индивидуалног искуства руковаоца. Треба их документовати и поновити приликом замене производа, поновног пуњења фидера и интервала одржавања.
Такође треба узети у обзир ЕСД контролу јер статика може утицати на руковање малим компонентама и стабилност подизања. Асоцијације ЕСД АНСИ/ЕСД С20.20 оквир је корисна референца за изградњу ЕСД контролног програма око осетљивих електронских уређаја.
Дефекти пласмана треба да се прегледају према тренду, а не само према појединачном догађају. Фабрика треба да упореди стопу кварова по производу, пакету компоненти, машини, улагачу, млазници, смени и серији материјала. Ако се проблем понови, тим треба да побољша стандардно правило подешавања или одржавања.
ИЦТ подржава произвођаче електронике са СМТ решењима на једном месту , укључујући планирање СМТ линија, снабдевање опремом, инсталацију, обуку, подршку за производњу и постпродајне услуге. СМТ пројекти>>
За произвођаче који се суочавају са поновљеним дефектом при постављању, искусна подршка процесу може помоћи у повезивању машинских података, руковања материјалом, праксе оператера и конфигурације производне линије у један јасан план побољшања.
Уобичајени дефекти постављања СМТ укључују померање, искошеност, надгробни споменик, компоненту која недостаје, испуштену компоненту, грешку ротације, преокрет, грешку поларитета, премошћивање, отворен спој и недовољан лем.
Најбољи метод за решавање проблема је да се прво идентификује тип дефекта, а затим да се прати да ли прати компоненту, фидер, млазницу, главу, област ПЦБ-а, партију материјала или податке програма.
Презентација фидера, стање млазнице, стабилност вакуума, препознавање вида, подршка ПЦБ-а и подаци о постављању су главни покретачи проблема са постављањем СМТ компоненти.
Није сваки крајњи дефект лема узрокован постављањем, али тачност постављања може снажно утицати на мост, отворени спој и недовољан лем.
Дугорочно побољшање зависи од стандардног подешавања, превентивног одржавања, прегледа првог артикла, обуке оператера и прегледа података.
Када фабрика третира дефекте постављања као доказ процеса, сваки недостатак постаје лакше решити и мање је вероватно да ће се вратити. Резултат је бољи принос, мање прераде, стабилнија испорука и веће поверење у СМТ линију.
Најчешћи дефекти постављања СМТ-а укључују померање компоненте, искошеност, надгробни споменик, компоненту која недостаје, испуштену компоненту, погрешну ротацију, преокренуту компоненту, грешку поларитета, мост, отворени спој и недовољан лем. Неки дефекти су директно узроковани проблемима подизања и постављања, док се други појављују након поновног прелијевања јер постављање, паста за лемљење, дизајн јастучића или баланс загревања нису били стабилни. Инжењери би требало прво да класификују квар пре него што промене подешавања машине.
Најбржи поуздани метод је да се провери да ли промена прати једну компоненту, фидер, млазницу, главу машине или локацију ПЦБ-а. Ако следи фидер, вероватно су узроци индексирање фидера и презентација траке. Ако прати млазницу, може доћи до хабања млазнице или цурења вакуума. Ако се појави у једној области ПЦБ-а, треба проверити подршку за плочу, стање стезаљке или податке о локалним координатама.
Компонента може да се помери или да постане неисправна након преливања јер се запремина пасте за лемљење, дизајн јастучића, топлотна равнотежа или сила влажења мењају током загревања. Надгробни споменик и неки дефекти померања су уобичајени примери. Постављање може и даље допринети ако је компонента била мало удаљена од центра пре поновног спајања. Инжењери би требало да заједно упореде СПИ, инспекцију пласмана, АОИ и рефлов уместо да посматрају само један корак процеса.
Толеранцију вида не треба проширивати пре него што се схвати прави узрок. Шира толеранција може смањити аларме, али може дозволити да прође ротирана, померена или погрешно препозната компонента. Инжењери би прво требало да прегледају слику камере, режим осветљења, библиотеку пакета, ознаку поларитета, облик компоненте и стабилност подизања. Подешавање толеранције је корисно само када је циљ препознавања већ тачан и ризик је контролисан.
Фабрика треба да затражи подршку за СМТ процес када се дефекти у постављању понове након нормалних провера довода, млазнице, вакуума, вида и програма. Подршка је такође корисна током представљања нових производа, производње високе мешавине, инсталације нове линије или када скупа компонента ствара високе трошкове прераде. Професионални добављач СМТ решења може да прегледа целу линију уместо да третира сваки аларм машине као изоловани проблем.
