Смањење одбијања СМТ компоненти и расипања материјала почиње контролом стварног процеса преузимања, а не само смањењем осетљивости аларма машине. У модерној СМТ линији, одбачене компоненте, празни пикапи, испуштени делови, одбачени вид и поновљени доводни аларми могу створити директан губитак материјала и скривене трошкове производње. Ови проблеми су уско повезани са СМТ перформансама машине за бирање и постављање , укључујући тачност довода, стање млазнице, стабилност вакуума, препознавање компоненти и способност контроле процеса.
Практични план побољшања мора да повеже податке о машини са презентацијом довода, одржавањем млазница, праћењем вакуума, паковањем компоненти, препознавањем вида и праксама руковаоца. Оптимизацијом услова опреме и управљања процесом, произвођачи могу побољшати стопе успеха преузимања и одржати стабилан квалитет постављања.
Овај водич објашњава како произвођачи могу да смање одбацивање СМТ компоненти, минимизирају материјални отпад и побољшају стопу успешности преузимања СМТ-а кроз структурирани инжењерски приступ. Написан је за СМТ процесне инжењере, менаџере производње, техничаре и власнике фабрика којима је потребан мањи отпад без жртвовања квалитета постављања. За произвођаче који желе да побољшају стабилност постављања са нивоа опреме, избор поузданог СМТ решења за одабир и постављање је такође важан темељ.1. Изградите јасну основну линију одбијања и отпада
Фабрика не може да смањи оно што не мери јасно. Многи СМТ тимови знају да машина „баца превише материјала“, али не знају увек који број дела, улагач, млазница, глава, смена или серија материјала ствара отпад. Први корак је изградња основне линије одбијања која раздваја нормалне варијације процеса од абнормалног губитка.
Укупан број одбијених компоненти је користан, али није довољан. Бољи извештај би требало да покаже одбацивање према типу компоненте, утору за довод, ИД-у млазнице, броју главе, траци машине, моделу производа, серији материјала и времену производње. Ово чини образац одбијања видљивим. Ако један фидер ствара највећи део губитка, решење се разликује од случаја када једна компонента откаже у неколико довода.
На пример, поновљено одбијање на једном малом отпорнику може указивати на варијацију џепа траке, корак довода, статичко пуњење или величину млазнице. Одбијање више компоненти на једној млазници може указивати на контаминацију, хабање или цурење вакуума. Одбијање након промене једне смене може указивати на метод утовара, одржавање фидера или обуку руковаоца.
Није свако одбијање лоше. Машина за постављање треба да одбаци компоненте које су погрешно одабране, оштећене, ротиране ван толеранције или нису исправно препознате. Циљ није нулто одбацивање по сваку цену. Циљ је мање лажних одбијања, мање неуспеха подизања које је могуће избећи и мање поновљених образаца губитка материјала.
Када тим прошири толеранцију вида само да би смањио аларме, то може смањити видљиви отпад, али повећати скривени ризик квалитета. Прави приступ је да се задржи квалитетна заштита машине уз побољшање физичких услова и услова података који узрокују да се добра компонента одбаци.

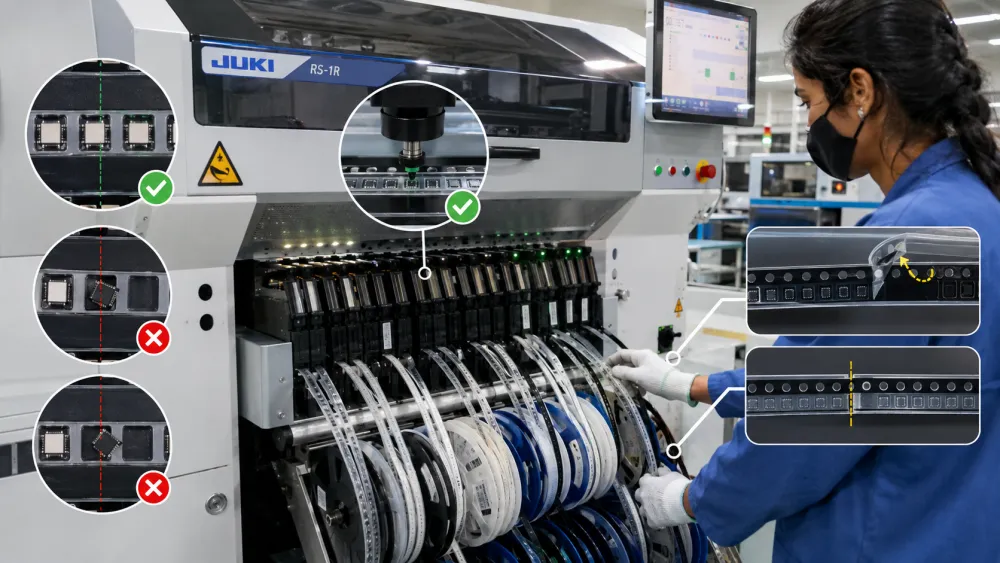

Презентација фидера је један од најјачих покретача одбијања СМТ компоненти. Млазница може одабрати само оно што хранилица представља. Ако компонента стигне ван центра, нагнута, подигнута траком за покривање или заробљена у џепу, процес подизања постаје нестабилан пре него што се глава машине уопште помери.
Индексирање фидера мора одговарати нагибу траке компоненте. Мала грешка у индексирању може довести до тога да млазница бира близу ивице компоненте уместо центра. Ово повећава пропуштено подизање, нагнуто подизање, контакт млазнице са џепом траке и касније одбацивање вида.
Инжењери би требало да провере калибрацију фидера, стање вођице траке, подешавање корака, затегнутост колута и координате подизања. Најкориснија инспекција је често визуелна: полако покрените улагач и гледајте да ли се компонента сваки пут зауставља на истој стабилној локацији. Ако се тачка презентације помера између циклуса, софтверска корекција неће решити основни узрок.
Покривна трака може пореметити положај компоненти током љуштења. Ако су угао љуштења, сила љуштења или путања траке нестабилни, мала компонента може да скочи, да се ротира или да седи више у џепу. Подручја спајања такође могу створити кратке периоде абнормалног одбијања. Добар план за смањење отпада од материјала треба да укључи проверу траке за покривање, инспекцију спојева и дисциплину замене колута.
Оператери не би требало да третирају спој као мањи детаљ. Лош спој може да изазове заустављање машине, недостатак подизања и губитак материјала. Једноставна контролна листа за пуњење котура, усмеравање покривне траке и инспекцију спојева може смањити поновљени отпад без промене програма постављања.
Да би се побољшала стопа успеха СМТ подизања, фабрике морају третирати млазницу и вакуумски систем као алате који су критични за процес. Млазница може изгледати једноставно, али њена величина, површина, чистоћа, хабање и квалитет заптивања снажно утичу на то да ли се компонента може одабрати, држати, препознати и правилно поставити.
Млазница мора да одговара величини тела компоненте, површини, тежини, подручју подизања и центру гравитације. Млазница која је премала можда неће безбедно држати компоненту током убрзања. Млазница која је превелика може додирнути водове, суседне ивице траке или карактеристике пакета које не треба контактирати.
Компонента чудног облика заслужује посебну пажњу. За конектор, штит, диоду, индуктор или неправилан пакет, тачка подизања ће можда требати подешавање. Тим треба да потврди да млазница додирује стабилну равну површину и да не ствара нагнуто подизање.
Контаминација млазнице је један од најлакших узрока за промашивање јер може створити повремене грешке. Прашина, честице лепка, остаци пасте за лемљење или остаци траке могу да смање вакуумско заптивање. Машина може добро да ради неко време, а онда изненада одбаци више компоненти када се контаминација накупи.
Практични план одржавања треба да укључује чишћење млазница, увећану инспекцију, проверу блокираних рупа, инспекцију хабања и правила замене. Извештаје о одбијању треба упоредити према ИД-у млазнице. Ако проблем прати једну млазницу на различитим компонентама, ту млазницу треба очистити, заменити или поново калибрисати.
Податке о вакууму треба користити пре него што постану аларм. Падајућа вредност вакуума може указивати на зачепљен филтер, црево које цури, оштећен врх млазнице, погрешну висину подизача, лошу површину компоненте или проблем са представљањем улагача. Снимање нормалног опсега вакуума за уобичајени пакет помаже инжењерима да рано пронађу дрифт.
Када се одбацивање повећа, тим треба да упореди тренутне вредности вакуума са нормалном основном линијом. Ово је бржи пут од прилагођавања више поставки одједном.

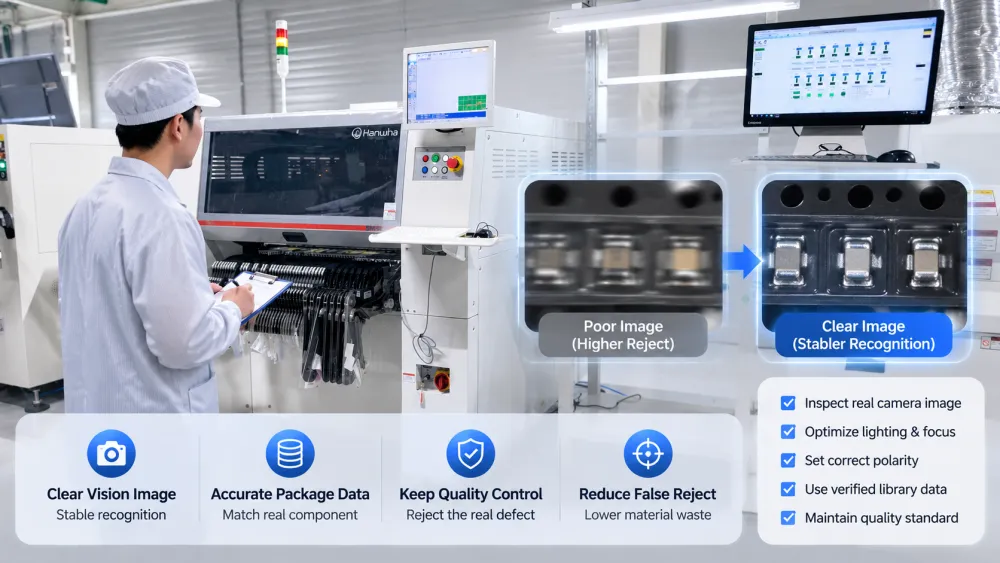

Препознавање вида се често криви када машина одбије компоненту. У стварности, камера можда ради свој посао исправно. Проблем може бити лош пријем, погрешни подаци библиотеке, слаб контраст, варијација пакета или нетачна дефиниција поларитета. Оптимизација вида би требало да побољша тачност препознавања уз истовремено држање ризика квалитета под контролом.
Пре промене толеранције, инжењери би требало да прегледају стварну слику камере. Да ли је ивица јасна? Да ли је видљива ознака поларитета? Да ли је компонента нагнута? Да ли је режим осветљења прикладан за површину паковања? Рефлектујући метал, црно тело, провидно паковање и мала ознака могу смањити стабилност препознавања.
Ако је сама слика лоша, решење може бити осветљење, чишћење сочива, калибрација камере или боља презентација компоненти. Ако је слика јасна, али машина одбија добру компоненту, можда ће бити потребно прегледати податке библиотеке пакета и толеранцију.
Подаци о пакету морају одговарати стварној компоненти. Величина тела, број електрода, висина електроде, висина компоненте, ознака поларитета, центар за подизање и облик препознавања су све битне. Копирана библиотека може бити довољно близу за један производ, али није стабилна за други. Грешке у библиотеци могу повећати и одбацивање и недостатак постављања.
За доследност квалитета, тимови могу да користе референце за склапање електронике као што су ИПЦ Ј-СТД-001Ј и ИПЦ-А-610Ј , које ИПЦ описује као покривање контрола процеса монтаже, материјала и критеријума прихватања након монтаже. Ови стандарди не замењују правила за подешавање машине, али подржавају доследан језик квалитета у целој фабрици.
Материјални отпад се не ствара само унутар машине за постављање. Може почети са складиштењем, руковањем колутом, квалитетом спајања, изложеношћу влази, ЕСД контролом и варијацијама паковања. Добар план за смањење отпада прати компоненту од складишта до хранилице.
Компоненте осетљиве на влагу захтевају контролисано складиштење и управљање подним веком. Лоше руковање може довести до каснијих дефеката при поновном преливању и може утицати на стабилност паковања. ЈЕДЕЦ-ов Ј-СТД-033 је кључна референца у индустрији за руковање уређајима осетљивим на влагу/пролијевање.
Фабрике треба да провере складиштење у сувом стању, картице индикатора влажности, евиденцију о животном веку, дисциплину поновног затварања и правила печења где је применљиво. Чак и када влага не изазива директно одбијање подизача, она може допринети ширем губитку производње.
На малу компоненту може утицати статички набој, грубо руковање или контаминација. Статика може учинити да се делови залепе за траку, млазницу или површине џепова. Оштећење приликом руковања може савијати каблове или променити начин на који компонента лежи у траци. ЕСД Асоцијације АНСИ/ЕСД С20.20 оквир је корисна референца за изградњу ЕСД контролног програма око осетљивих електронских уређаја.
Када одбацивање порасте након велике промене, немојте претпостављати да је машина изненада постала нестабилна. Упоредите стару и нову серију под истим стањем улагача, млазнице и камере. Разлике у боји каросерије, пристајању џепа траке, текстури површине, облику електроде или ознаци поларитета могу утицати на подизање и препознавање.
Најбоље фабрике не реагују само на аларме. Они претварају податке о одбијању у систем сталног побољшања. Ово је посебно важно за производњу високе мешавине, честе промене и скупе компоненте.

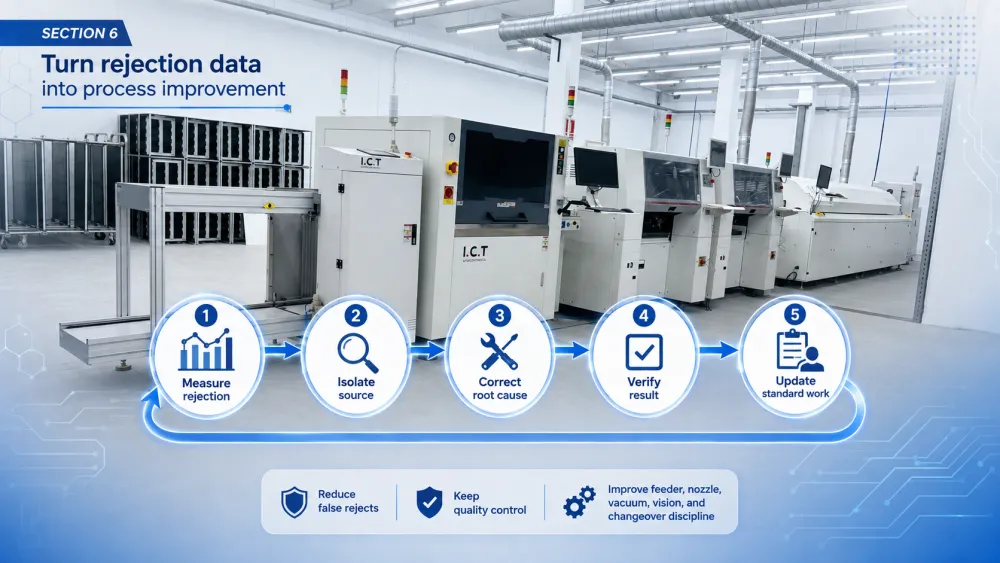

Практична петља је једноставна: измерите образац одбијања, изолујте извор, исправите основни узрок, проверите резултат и ажурирајте стандардни рад. Ова петља спречава враћање истог квара. Такође помаже новим оператерима да разумеју зашто постоји правило подешавања.
Измерите одбацивање према компоненти, улагачу, млазници, глави, производу и серији.
Изолујте да ли проблем прати материјал, улагач, млазницу, камеру или податке програма.
Исправите физички или основни узрок података.
Потврдите промену помоћу доказа контролисане производње.
Ажурирајте евиденцију о одржавању, подешавању и обуци руковаоца.
Смањење отпада не би требало да ослаби контролу квалитета. Јака СМТ линија одбија заиста лоше преузимање док смањује лажно одбацивање које се може избећи. Тај баланс долази од бољег подешавања фидера, одржавања млазница, праћења вакуума, података о виду, руковања материјалом и дисциплиноване промене.
ИЦТ подржава произвођаче електронике са СМТ решењима на једном месту, укључујући планирање линије, снабдевање опремом, инсталацију, обуку, подршку процеса и постпродајне услуге. За произвођаче који гледају на шири пут за решавање проблема, овај чланак се природно повезује са ширим СМТ оквиром за решавање проблема .
Да бисте смањили одбацивање СМТ компоненти, прво измерите где и зашто долази до одбијања.
Индексирање увлакача, стабилност џепа траке и контрола поклопца траке су главни покретачи отпада.
Стање млазнице, избор млазнице, висина подизача и стабилност вакуума директно утичу на успех подизања.
Толеранцију вида не треба попуштати пре него што се провере квалитет слике и подаци библиотеке пакета.
Складиштење материјала, ЕСД контрола, квалитет спајања и варијације серије утичу на одбацивање и отпад.
Најбољи начин да се смањи расипање СМТ материјала је претварање података о одбијању у поновљиву петљу побољшања.
Када фабрика третира податке о одбијању као инжењерски доказ, материјални отпад постаје лакше контролисати. Резултат је не само нижа цена, већ и стабилнији СМТ процес, веће поверење оператера и боља поузданост испоруке за купце.
Најбржи поуздан начин је да се идентификује највећи поновљени образац одбијања. Уместо прилагођавања свих подешавања, инжењери би требало да пронађу да ли проблем прати једну компоненту, један улагач, једну млазницу, једну серију материјала или један програм. Ако један фидер ствара већину одбијених, прво треба проверити индексирање фидера и презентацију траке. Ако је једна млазница укључена у више компоненти, потребно је проверити стање млазнице и вакуум. Овај циљани метод је бржи од насумичних промена параметара.
Фабрика би требало да смањи лажно одбацивање и неуспех подизања који се може избећи, а да истовремено задржи заштиту стварног квалитета активном. То значи побољшање физичких услова преузимања, подешавање фидера, одржавање млазница, руковање материјалом и тачност библиотеке. Тим треба да избегава једноставно повећање толеранције вида како би аларми нестали. Мањи број аларма није користан ако лоше постављање или погрешна оријентација пређу у производњу.
Промена намотаја може да уведе нову напетост траке, стање спајања, варијацију џепова, понашање поклопца траке или разлику у материјалу. Чак и ако је број дела исти, компонента може другачије да стоји у џепу или да има мало другачији изглед површине. Оператери би требало да прегледају нови котур, област спајања, путању траке за покривање, пуњење фидера и резултат првог преузимања након промене.
Оба су важна јер контролишу различите делове ланца пикапа. Улагач представља компоненту, а млазница је бира и држи. Савршена млазница не може одабрати компоненту која је померена у џепу траке. Савршен улагач не може спречити одбацивање ако је млазница истрошена, прљава или цури. Најбољи приступ је праћење података о одбијању и одржавање и довода и млазнице на основу стварног ризика.
Професионална подршка је корисна када одбацивање остаје високо након нормалних провера фидера, млазница, вакуума, вида и материјала. Такође је драгоцен током постављања нове линије, увођења нових производа, производње високе мешавине или када скупе компоненте стварају велике трошкове отпада. Провајдер СМТ решења комплетне линије може заједно да прегледа усклађивање опреме, стандарде подешавања, рутине одржавања, обуку оператера и контролу процеса уместо да третира сваки аларм засебно.
