У производњи СМТ без олова , најскупља грешка је често она коју не можете да видите.
Многи произвођачи то схватају тек када производња почне: линија ради глатко током пробних процеса, али када почне производња у пуном обиму, принос почиње да варира, недостаци се појављују без јасних разлога, а трошкови прераде тихо расту. Оно што погоршава је то што се проблем често погрешно дијагностикује. Штампање, постављање или материјали се прво окривљују — док је прави проблем још даље.
У стварности, пећ за рефлов често постаје скривени извор нестабилности у процесима без олова. За разлику од традиционалне производње калајног олова, лемљење без олова функционише унутар много ужег процеса, где чак и мале варијације у температури, протоку ваздуха или транспортној стабилности могу директно утицати на квалитет лемног споја. То значи да избор пећи за рефлов више није једноставна одлука о опреми. То је критични фактор који одређује конзистентност приноса, дугорочну поузданост и на крају профитабилност производње.
Продукцијски тимови често примећују исти фрустрирајући образац: све изгледа под контролом — док не дође.
Током пробних или малих серија, резултати изгледају стабилно. Али када почне производња без олова у пуном обиму, принос почиње да опада. Принос при првом пролазу може пасти са 98% на 92% између смена, чак и када материјали, оператери и подешавања остану непромењени.
У исто време, недостаци почињу да се појављују на начине које је тешко објаснити. БГА и КФН пакети показују веће стопе празнине или непотпуно влажење, упркос „прихватљивим“ профилима. АОИ системи почињу да означавају више дефеката - искривљене компоненте, недовољан лем или проблеме са поравнањем - од којих се многи касније прате до лемљења, а не до постављања. На уређајима финог тона, надгробни споменици, дефекти главе у јастуку и недоследни облици филета постају све чешћи.
Оно што ова питања чини посебно изазовним је то што не прате јасан образац. Појављују се, нестају и поново се појављују — стварајући несигурност на производном поду. У већини случајева, ови симптоми упућују на један основни проблем: рефлов пећ више не одржава ниво термичке стабилности који захтевају процеси без олова.
У реалним условима производње, ово се директно преводи у веће стопе отпада, повећано време прераде и одложене испоруке. Временом, чак и мала нестабилност може да доведе до хиљада долара скривених месечних губитака — посебно када дефекти избегну откривање и доведу до жалби купаца или враћања на терен.
Када се појаве проблеми, тимови се природно фокусирају на први део линије. Штампање пасте за лемљење, дизајн шаблона и тачност бирања и постављања обично су први осумњичени. Инжењери прилагођавају запремину пасте, фино подешавају поравнање или поново калибрирају додаваче - али проблеми и даље постоје.
Разлог је једноставан: прави проблем се често јавља касније, током рефлов. Варијације температуре преко ПЦБ-а, недоследан пренос топлоте или постепено одступање перформанси унутар пећнице могу створити дефекте који постају видљиви тек након лемљења.
Пошто је рефлов завршни термички процес, његов утицај се често погрешно схвата. Дефекти се појављују на крају, али њихов основни узрок се крије у стабилности и контролисању пећнице. Без тачног термичког профилисања и података о дуготрајној конзистентности, многи тимови на крају решавају погрешан проблем — улажући време и ресурсе у прилагођавања која никада не решавају прави извор нестабилности.

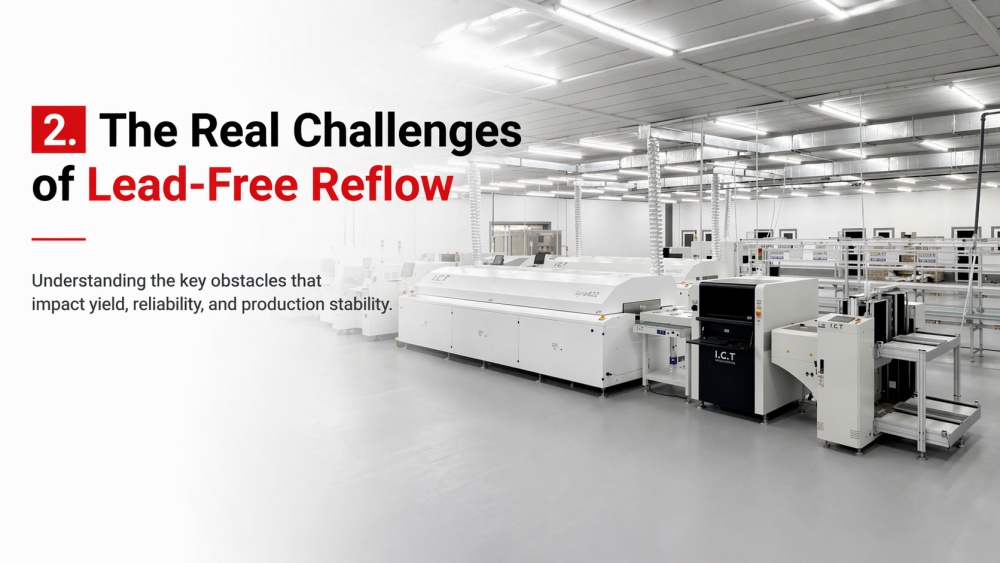

Рефлов без олова не успева јер је процес сложен — не успева јер маргина грешке постаје изузетно мала.
Оно што је некада био процес којим се може управљати у производњи калајног олова сада захтева далеко строжу контролу. Мале варијације које су некада биле прихватљиве сада могу директно утицати на принос, поузданост и дугорочне перформансе. За многе произвођаче, изазов није разумевање процеса – он га доследно контролише у стварним условима производње.
Код лемљења без олова, прозор за сигуран рад постаје знатно ужи. Са температуром ликвидуса око 217 °Ц и вршном температуром која често достиже 240–250 °Ц, корисна граница између недовољног загревања и прегревања може се смањити на само 15–20 °Ц.
У теорији, ово изгледа изводљиво. У пракси, ту почињу многи проблеми.
Чак и мала одступања — као што је варијација од ±2 °Ц преко ПЦБ-а — могу довести до нестабилних резултата. Неки зглобови можда неће у потпуности прерасти, док други доживљавају прекомерни интерметални раст или стрес компоненти. Време изнад ликвидуса такође постаје критично: прекратко доводи до лошег влажења, док предуго смањује поузданост зглобова.
Прави проблем није да једном погодите прави профил – већ га доследно одржавате, смену за сменом, производ за производом. Када пећница не може да држи овај уски прозор са стабилношћу, учинак првог пролаза постаје непредвидив, а дефекти почињу да се појављују без јасних образаца.
Више температуре у процесима без олова убрзавају оксидацију, посебно на изложеним јастучићима и компонентним водовима. У исто време, легуре без олова инхерентно имају слабији учинак влажења у поређењу са традиционалним калај-оловним лемом.
Ова комбинација ствара двоструки изазов.
У окружењима повратног протока ваздуха, флукс мора радити више да уклони оксиде и омогући правилно влажење. Као резултат тога, произвођачи често виде тупе или неравне лемне спојеве, повећано пражњење у БГА пакетима и смањену механичку чврстоћу. У неким случајевима, агресивнија активност флукса такође може оставити веће нивое остатака, стварајући додатне бриге о чишћењу или поузданости.
Ови проблеми нису увек видљиви одмах, али директно утичу на дугорочну поузданост производа — посебно у аутомобилским, медицинским и другим високопоузданим апликацијама где квар није опција.
Не понашају се све плоче на исти начин при поновном обликовању — а процеси без олова то чине још очигледнијим.
Разлике у дебљини ПЦБ-а, расподели бакра и топлотној маси компоненти могу значајно утицати на апсорпцију топлоте. Тешка вишеслојна плоча са великим уземљеним плочама се загрева веома различито од танког склопа или склопа мешовите технологије.
Под уским прозором процеса, овим разликама постаје теже управљати. Пећнице са ограниченом термичком униформношћу могу створити вруће и хладне тачке на истој плочи. То може довести до искривљења, надгробних споменика малих компоненти или недовољног лемљења на већим паковањима.
У свакодневној производњи, ово се често показује као стална прилагођавања профила при промени производа — успоравајући промене и повећавајући ризик од људске грешке. Без јаке термичке компензације и стабилних перформанси под различитим оптерећењима, одржавање доследног квалитета постаје непрекидан изазов, а не контролисан процес.
У овој фази, већина произвођача већ разуме изазове рефлов без олова.
Право питање постаје:

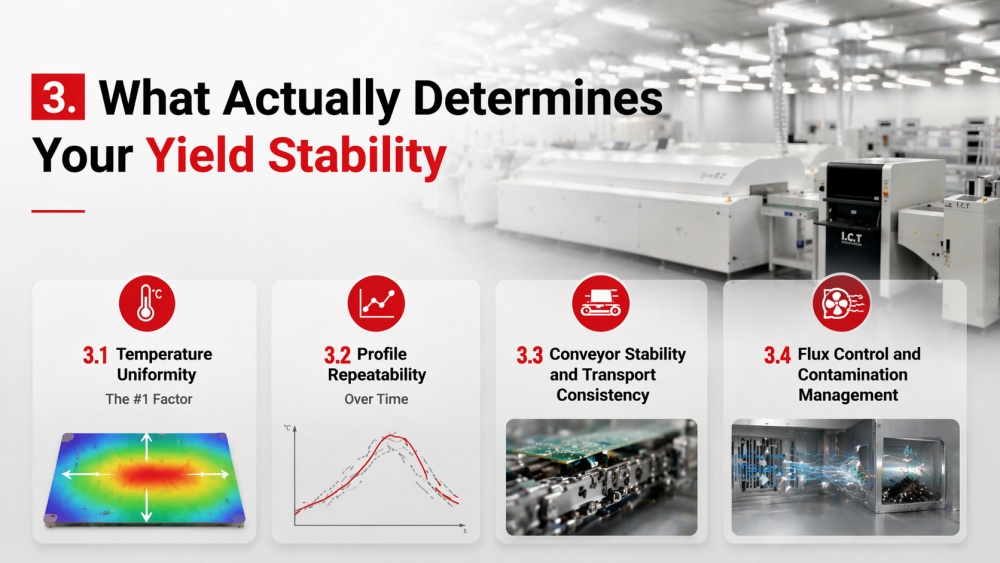

Зашто неке линије одржавају стабилан принос, док друге настављају да флуктуирају под сличним условима?
Разлика обично не долази од материјала или оператера – већ од тога колико добро пећница за рефлов контролише неколико критичних фактора у стварној производњи.
Ако постоји један фактор који директно утиче на принос у рефлов без олова, то је уједначеност температуре.
У стварној производњи није довољно да се постигне циљна вршна температура. Цео ПЦБ мора да се загрева равномерно - по ширини, дуж дужине и кроз различите густине компоненти.
Пећнице високих перформанси обично одржавају делта-Т унутар 2–3 °Ц, чак и под пуним оптерећењем. Системи ниже класе често испуњавају овај стандард само током празних тестова, али муче када се уведу густе плоче или више панела.
Резултат је суптилан, али критичан: једна област плоче може да се правилно преточи, док друга остаје недовољно загрејана или прегрејана. Ове недоследности доводе до кварова који изгледају насумично, али су заправо систематски.
За произвођаче, то значи да исти профил може дати различите резултате у зависности од типа плоче, услова оптерећења или чак положаја на транспортеру. Права униформност осигурава да један валидирани профил остане поуздан у различитим сценаријима производње — смањујући прилагођавања, уштеду времена и стабилизацију приноса.
Једном постићи добар профил није тешко. Одржавање током времена је оно што многе пећнице отказују.
У континуираној производњи, термички системи су изложени променљивим оптерећењима, условима околине и постепеној унутрашњој контаминацији. Без јаких контролних система, стварна температурна крива почиње да се помера - често а да се не примети одмах.
Због тога је поновљивост важнија од врхунског учинка. Стабилна пећница пружа исти термални профил данас, следеће недеље и месецима касније под идентичним подешавањима.
Када је поновљивост лоша, инжењери су приморани на сталну проверу ваљаности. Профиле треба често проверавати, мала прилагођавања постају рутинска, а губитак приноса се појављује постепено, а не изненада — што отежава проналажење главног узрока.
Поуздана поновљивост зависи од стабилних система грејања, прецизне ПИД контроле и минималног спољашњег утицаја фактора као што су апсорпција топлоте транспортера или нагомилавање остатка флукса.
Перформансе транспортера се често занемарују, али директно утичу и на термичку конзистенцију и на квалитет лемног споја.
Током критичне фазе ликвидуса, чак и мале вибрације или варијације брзине могу узроковати померање компоненти. Ови покрети су обично премали да би се приметили током производње, али постају видљиви касније када АОИ открије проблеме са поравнањем или дефекте лемљења.
У многим случајевима, оно што се чини као проблем постављања је заправо узроковано нестабилношћу током транспорта повратног тока.
Добро дизајниран транспортни систем одржава константну брзину, минималне вибрације и одговарајућу подршку за различите типове плоча. За теже или веће штампане плоче, централна подршка спречава савијање, што може променити дистрибуцију топлоте и довести до неуједначених резултата лемљења.
Стабилан транспорт обезбеђује да и термални профили и положаји компоненти остану доследни — елиминишући уобичајени извор „необјашњивих“ дефеката.
Временом се паре флукса акумулирају унутар коморе за рефлуксовање. Ако се не управља правилно, ово накупљање почиње да утиче на проток ваздуха, тачност сензора и укупну ефикасност грејања.
Утицај је постепен, али значајан. Обрасци протока ваздуха се мењају, пренос топлоте постаје мање предвидљив, а контрола температуре почиње да се мења. Ове промене ретко покрећу тренутне аларме, али полако деградирају стабилност процеса.
Ефикасни системи за управљање флуксом континуирано прикупљају и уклањају остатке, спречавајући акумулацију пре него што утиче на перформансе. У комбинацији са лако доступним дизајном за чишћење, ово омогућава брзо обављање одржавања без продуженог застоја.
За произвођаче, ово значи одржавање доследног термичког понашања током дужих производних циклуса, смањење неочекиваних варијација процеса и избегавање скупих прекида производње.

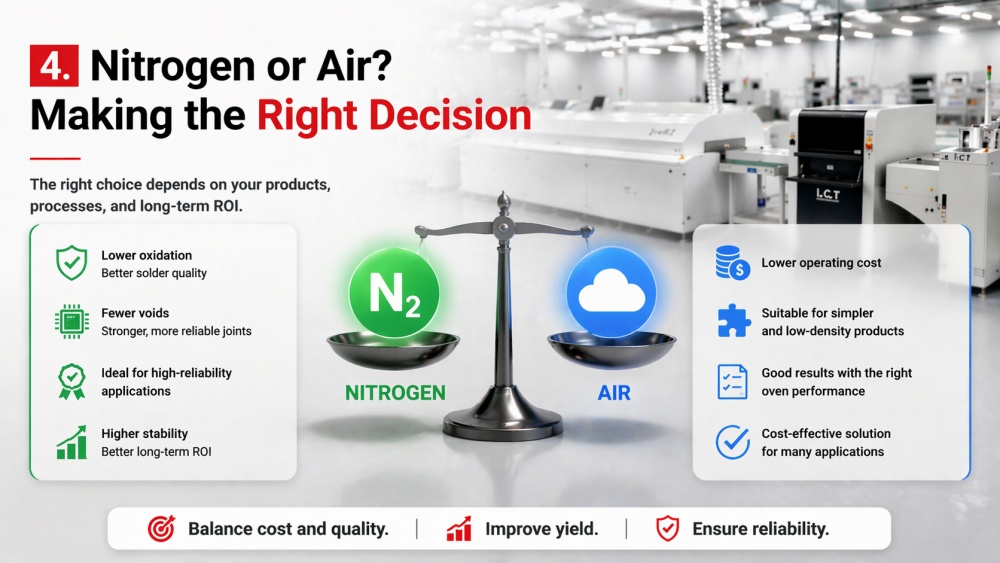

За многе произвођаче ово није техничко питање – то је одлука о трошковима са дугорочним последицама.
Азот се често представља као надоградња. У стварности, то је компромис: већи оперативни трошкови у замену за бољу стабилност процеса и квалитет лемљења. Кључно питање није да ли је азот бољи , већ да ли то заиста захтевају ваши производи и услови производње.
У апликацијама високе поузданости, азот је ретко избор - то је услов.
Индустрије као што су аутомобилска, медицинска и ваздухопловна захтевају доследан квалитет лемних спојева под строгим стандардима поузданости. У овим окружењима, контрола оксидације постаје критична, посебно за компоненте финог нагиба и БГА пакете.
Азот значајно смањује нивое кисеоника у комори за рефлов, побољшавајући понашање при влажењу, снижавајући стопу шупљина и стварајући јаче, конзистентније лемне спојеве. Такође помаже у стабилизацији резултата када се ради са двостраним склоповима или плочама са неуједначеним термичким оптерећењем.
Када производи морају да прођу термичке циклусе, вибрације или дугорочне тестове поузданости на терену, чак и мала побољшања у квалитету лемљења могу направити мерљиву разлику. У овим случајевима, азот није додатни трошак — он је део обезбеђивања усклађености и избегавања скупих кварова након отпреме.
Не захтева свака апликација азот.
За многе потрошачке електронике, производе за ЛЕД осветљење или једноставније склопове са већим компонентама и мањом густином, рефлукс ваздуха може да пружи стабилне и прихватљиве резултате — под условом да сама пећница има јаку термичку униформност и конзистентан проток ваздуха.
Модерне ваздушне пећи високих перформанси могу да поднесу широк спектар апликација без олова када су правилно конфигурисане. Међутим, успех зависи од валидације у стварним условима производње, а не само од пробних вожњи.
Произвођачи треба да пажљиво прате индикаторе као што су квалитет влажења, стопе празнине и дугорочна конзистентност. Ако они остану стабилни, повратни проток ваздуха може понудити исплативије решење без угрожавања перформанси производа.
Одлука се на крају своди на бројке - не на претпоставке.
Азот уводи текуће трошкове, укључујући потрошњу гаса и одржавање система. Међутим, такође смањује скривене губитке: мање кварова, мање прераде, ниже стопе отпада и мање потраживања по гаранцији.
У производњи великог обима, чак и мало побољшање — као што је повећање приноса при првом пролазу за 2–5% — може брзо надокнадити трошкове азота. Насупрот томе, за производе мале густине или мање критичне, повраћај може бити ограничен.
Практичан приступ је процена на основу стварних података о производњи. Упоредите принос, стопе грешака и трошкове прераде са и без азота на репрезентативним плочама. Ово даје јаснију слику од ослањања на опште смернице.
Многе модерне рефлов пећи нуде флексибилност за пребацивање између режима ваздуха и азота, омогућавајући произвођачима да оптимизују подешавања на основу типа производа. Овај хибридни приступ може уравнотежити трошкове и квалитет, посебно у мешовитим производним окружењима.
За многе произвођаче највећа грешка је фокусирање само на набавну цену.
У стварности, цена пећи за рефлов није оно што плаћате унапред – то је оно што плаћате сваки дан када ради. Када је стабилност угрожена, ови трошкови се не појављују одједном. Они се тихо акумулирају током производње, одржавања и приноса, често остају непримећени док не постану значајни.
Нестабилна пећница ретко ради ефикасно.
Да би надокнадили лошу топлотну униформност или губитак топлоте, системи троше више енергије за одржавање циљних температура. Зоне могу претерано радити да би стабилизовале флуктуације, повећавајући укупну потрошњу енергије.
Чак и код повратног протока ваздуха, неефикасна изолација и дизајн протока ваздуха могу довести до значајног губитка топлоте. У системима азота, прекомерна потрошња гаса узрокована лошим заптивачем или контролом додатно повећава трошкове.
Појединачно, ове разлике могу изгледати мале. Међутим, током континуираног рада, они се могу претворити у десетине хиљада долара годишње у већим производним окружењима.
Нестабилност се често манифестује као повећана потражња за одржавањем.
Акумулација флукса, померање сензора и хабање грејача постепено утичу на перформансе, захтевајући чешће чишћење, поновну калибрацију и замену делова. Ове активности не само да повећавају трошкове одржавања већ и прекидају распореде производње.
Још критичније, неочекивани застоји имају директан финансијски утицај.
Када се рефлукс пећ заустави, цела СМТ линија се зауставља са њом. Радови се настављају, поруџбине касне, а производни циљеви недостају. У многим операцијама, чак и један сат застоја може коштати стотине до хиљаде долара када се урачунају изгубљени резултати и време опоравка.
Губитак приноса је често најпотцењенији трошак.
Мали пад — на пример, 1–2% приноса при првом пролазу — можда у почетку неће изгледати значајан. Али када се примени на дневни обим производње, он временом брзо постаје значајан.
Прерада додатно отежава проблем. То захтева додатни рад, материјале и инспекцију, а такође повећава ризик од секундарног оштећења. Што је још важније, прерађене плоче ретко имају исту поузданост као оне које су правилно произведене први пут.
Ако дефекти избегну детекцију, утицај се протеже и ван фабричких услова. Жалбе купаца, повраћаји и потенцијални ризици за сертификацију могу створити трошкове далеко веће од интерног отпада или прераде.
Најскупље рефлов пећи нису увек оне са највишом набавном ценом — оне су оне које не могу да одрже перформансе током времена.
У раним фазама, резултати могу изгледати стабилни. Али како се производња наставља, постепене промене почињу да се појављују: профили се померају, уједначеност температуре опада, а оператери проводе више времена на решавање проблема него на оптимизацију.
Пошто је овај пад постепен, често се прихвата као „нормалан“ пре него као проблем који се може решити.
Током типичног животног циклуса опреме од три до пет година, кумулативни утицај нестабилности — у губитку енергије, застојима, губитку приноса и одржавању — често премашује оригиналну цену машине.
За произвођаче фокусиране на дугорочну профитабилност, право питање није колико пећница данас кошта, већ колико ће нестабилност коштати током њеног животног века.

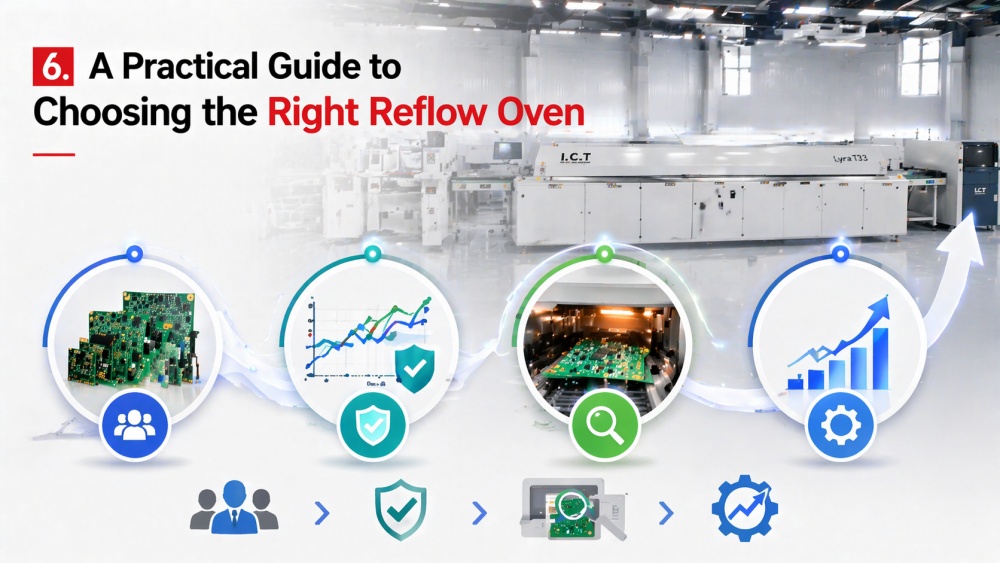

У овом тренутку, изазов више није разумевање проблема – већ доношење исправне одлуке.
Разлика између стабилне производне линије и оне која се константно прилагођава често се своди на то како је пећница за рефлов изабрана на почетку. Паметни купци се мање фокусирају на оглашене спецификације, а више на то како опрема ради у стварним условима производње.
Не постоји једно решење за све.
За производњу велике мешавине и мале количине, флексибилност је критична. Рерна мора да подноси честе промене производа без потребе за сталним поновним развојем профила. Стабилне перформансе на различитим величинама плоча и термичким оптерећењима постају важније од максималне пропусности.
За линије велике јачине, приоритет се мења. Пећнице морају да обезбеде јак термички капацитет, брз опоравак под сталним оптерећењем и доследне резултате при већим брзинама.
Практичан начин да се ово процени је једноставан:
може ли рерна да издржи вашу најзахтевнију плочу — не просечну — без угрожавања стабилности?
Спецификације могу бити погрешне ако се узимају по номиналној вредности. За структуриранији приступ оцењивању стварних производних перформанси, такође можете погледати како да изаберете праву пећ за рефлов за вашу СМТ производну линију , која наводи кључне критеријуме избора на основу различитих сценарија производње.
Број зона, вршна температура и брзина транспортера често изгледају импресивно на папиру, али не гарантују стабилне перформансе у производњи. Кључно је разумети како се пећница понаша током времена и под оптерећењем.
Постављајте питања која откривају стварну способност:
Колико је стабилна уједначеност температуре током непрекидног рада?
Да ли се перформансе мењају након недеља или месеци употребе?
Да ли постоје проверени резултати из сличних производних окружења?
У пракси, доследност је важнија од врхунског учинка . Рерна која ради нешто испод највиших спецификација, али остаје стабилна током времена, дугорочно ће обезбедити бољи принос и ниже трошкове.
Најпоузданији метод валидације је једноставан: тестирајте са сопственим производима.
Покретање правих плоча, користећи вашу стварну пасту за лемљење и профиле, открива много више од било којег листа са спецификацијама. Показује како пећница подноси стварна топлотна оптерећења, густину мешаних компоненти и стварне услове производње.
Током тестирања, фокусирајте се на оно што је важно у свакодневном раду:
Да ли је температура уједначена у различитим областима плоче?
Да ли су стопе шупљина и влажења конзистентни у више циклуса?
Колико је прилагођавања потребно да би се одржао стабилан профил?
Ако стабилни резултати захтевају стално фино подешавање, проблем ће само расти у пуној производњи.
Рефлов пећ је дугорочна инвестиција, а не краткорочно решење.
Захтеви у производњи се мењају — обим се повећава, производи постају сложенији, а очекивања квалитета расту. Опрема која се не може прилагодити ће на крају ограничити раст.
Потражите дизајне који подржавају флексибилност:
Компатибилност са азотом ако будући производи то захтевају
Опције проширења на две траке или пропусност
Модуларни системи и надоградиви софтвер
Лако одржавање и даљинска дијагностика
Раним одабиром флексибилности смањује се ризик од каснијих скупих надоградњи или замене.
Ако ваша тренутна линија показује нестабилан принос без јасног узрока, најбржи начин да се идентификује проблем је да потврдите свој процес прелијевања користећи праве производне плоче под контролисаним условима тестирања.
У многим случајевима, овај корак открива да ли је проблем у процесу — или у самој опреми.

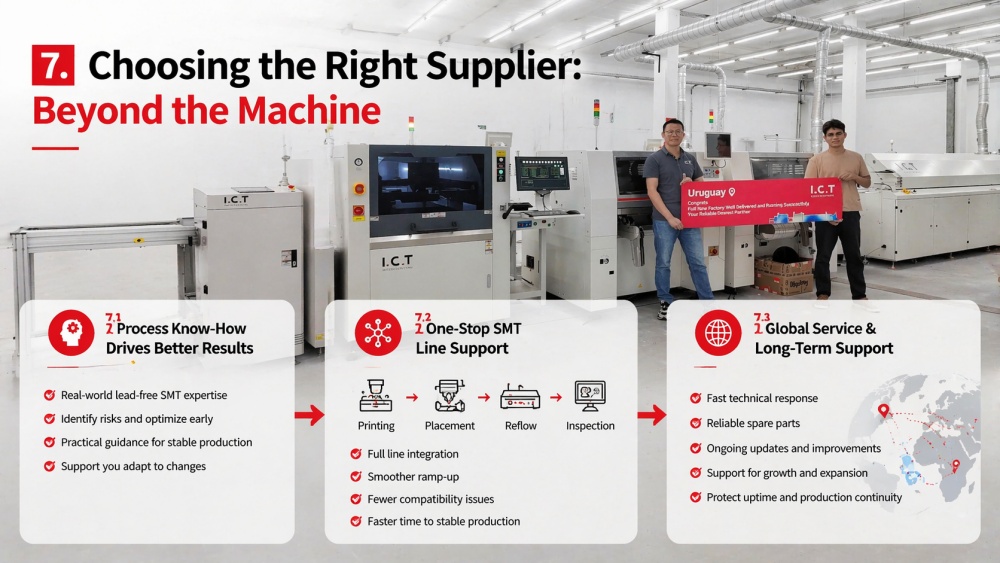

До ове фазе, требало би да буде јасно да рефлов пећ није само самостална машина – она је део комплетног процеса.
Због тога је одабир правог добављача једнако важан као и одабир праве опреме. Чак и пећница високих перформанси може недовољно испоручити ако није правилно интегрисана, оптимизована и подржана током времена.
У СМТ-у без олова искуство је често важније од спецификација.
Способан добављач не обезбеђује само опрему – они разумеју како различити фактори интерагују у стварној производњи, од понашања пасте за лемљење до термичког профилисања и контроле дефеката.
Ово познавање процеса им омогућава да рано идентификују ризике, препоруче практична прилагођавања и помогну произвођачима да избегну уобичајене, али скупе грешке.
Без ове подршке, чак и напредна опрема може да се бори да пружи стабилне резултате, посебно када се услови производње промене.
Перформансе рефлов не постоје изоловано.
На њега директно утичу процеси узводно и низводно — тачност штампања, постављање компоненти и стратегија инспекције играју улогу у коначном квалитету лемљења.
Добављачи који обезбеђују комплетна СМТ решења могу ускладити ове елементе од почетка, обезбеђујући глаткију интеграцију и брже повећање.
Са приступом на једном месту, произвођачи смањују проблеме са компатибилношћу, поједностављују комуникацију и скраћују време потребно за постизање стабилне производње.
Провајдери као што је ИЦТ комбинују експертизу рефлов пећи са потпуним решењима СМТ линије, помажући произвођачима да ефикасније пређу са инсталације на стабилан рад — уместо да решавају проблеме корак по корак након што се појаве.
Рефлов пећ је дугорочна инвестиција, а њен учинак зависи од доследне подршке.
Поуздани добављачи обезбеђују доступност резервних делова, брз технички одговор и стална ажурирања система. Што је још важније, они остају укључени како се производња развија — подржавајући увођење нових производа, прилагођавања процеса и проширење капацитета.
Када се појаве проблеми, време одговора је важно. Одложена подршка може брзо да се претвори у продужено време застоја и губитке у производњи.
Избор добављача са доказаним глобалним сервисним могућностима помаже у заштити не само саме опреме, већ и стабилности и континуитета ваше производње током времена.
У СМТ-у без олова, пећница за рефлов није само још један део опреме – то је тачка у којој је квалитет или обезбеђен или изгубљен.
Стабилна пећница претвара уски прозор процеса у конзистентне, поновљиве резултате. Осигурава уједначене лемне спојеве, смањује дефекте и минимизира потребу за сталним подешавањем. Што је још важније, омогућава производним тимовима да пређу са решавања проблема на фокусирање на учинак и ефикасност.
Утицај иде даље од самог процеса. Стабилност директно побољшава принос при првом пролазу, смањује време застоја и смањује скривене трошкове који се акумулирају током времена. Оно што може изгледати као мала разлика у перформансама често постаје значајан јаз у профитабилности током месеци и година рада.
У пракси, стварни трошак рефлов пећи се не мери на дан када је купљена, већ у томе колико поуздано ради сваки дан након тога. Произвођачи који дају приоритет дугорочној стабилности избегавају циклус поновљених прилагођавања и непредвидивих резултата — и уместо тога граде производне линије које пружају доследан квалитет и одрживи раст.
Ако се ваш тренутни процес и даље ослања на константно подешавање како би остао у границама, можда је време да поново процените да ли ваше решење за рефлов заиста подржава ваше производне циљеве.
