Сербия Прегледи:0 Аутор:Винци Зханг Време објављивања: 2026-09-17 Порекло:Сите
Ево кратке верзије: Мануфацтуринг Екецутион Систем (МЕС) је софтверски слој који повезује вашу СМТ линију са остатком вашег пословања. Прикупља податке уживо са сваке машине, показује вам шта се тренутно дешава на поду и води евиденцију о свакој плочи, сваком колуту компоненте и сваком подешавању процеса.
Без тога, ваше машине раде брзо, али ваше информације раде споро. Помоћу њега можете пратити било коју плочу до котура из којег је дошла, ухватити грешке пре него што се претворе у отпад и престати да нагађате о сопственој производњи.
Овај чланак говори о томе шта МЕС интеграција заправо значи на СМТ линији. Шта је потребно вашим машинама да то подрже. Шта пројекат заиста укључује из дана у дан. И грешке које тихо повлаче већину МЕС-а. Без фраза, без продајних информација. Само ствари које вреди знати пре него што потрошите новац.
Садржај
Свака фабрика електронике ради на три слоја софтвера, без обзира да ли је неко тако планирао или не.
На врху се налази ЕРП. Обрађује наруџбенице, поруџбине купаца, вредност залиха и фактуре. Оно зна шта сте обећали и када сте то обећали.
На дну су машине. Штампач, СПИ, машине за подизање и постављање, пећница за прелијевање, АОИ. Они раде прави посао и производе податке по цео дан, без обзира да ли их неко прикупља или не.
МЕС седи у средини. Узима наређења од ЕРП-а и претвара их у упутства која машине могу да прате. Затим прикупља све што машине производе — бројање, дефекте, аларме, параметре — и претвара то назад у информације које људи заиста могу да користе.
Једноставан начин да то кажем: ЕРП одлучује шта ће изградити. Машине одлучују колико брзо. МЕС посматра све између и држи обе стране поштене.
Већина фабрика већ поседује комаде овога. ЕРП има производни модул. Свака машина има свој софтвер који прати сопствене бројеве. Инжењер квалитета негде држи табелу која се ажурира када има времена. Ништа од тога не разговара једно с другим. Дакле, сваког дана, ЕРП каже једно, машине друго, а табела треће.
Тај јаз је управо тамо где МЕС живи. То није још једна контролна табла за поглед. То је слој који план и стварност чини истом причом.
Такође помаже да се зна ко заправо додирује систем. Оператери скенирају материјале и виде задатке своје станице на екрану. Вође тимова виде целу линију: које наредбе су иза, које машине не раде и зашто. Инжењери квалитета извлаче трендове инспекција из података уживо уместо прошлонедељних нагађања. Менаџери добијају ОЕЕ и приносне бројеве не тражећи од било кога да било шта компајлира. Један систем, четири веома различита погледа, сви гледају на исту истину.
Зашто је ово важније у СМТ-у него у већини индустрија? Зато што је СМТ линија машина за податке која такође прави плоче. Једна линија може поставити десетине хиљада компоненти на сат. Те компоненте долазе из стотина колутова, учитаних у десетине утора за убацивање, покрећући десетине различитих програма. Промене се дешавају свакодневно, понекад и неколико пута дневно. Сваки колут, сваки слот, сваки програм је нова шанса да нешто крене наопако.
МЕС постоји да би се осигурало да ништа не крене по злу.

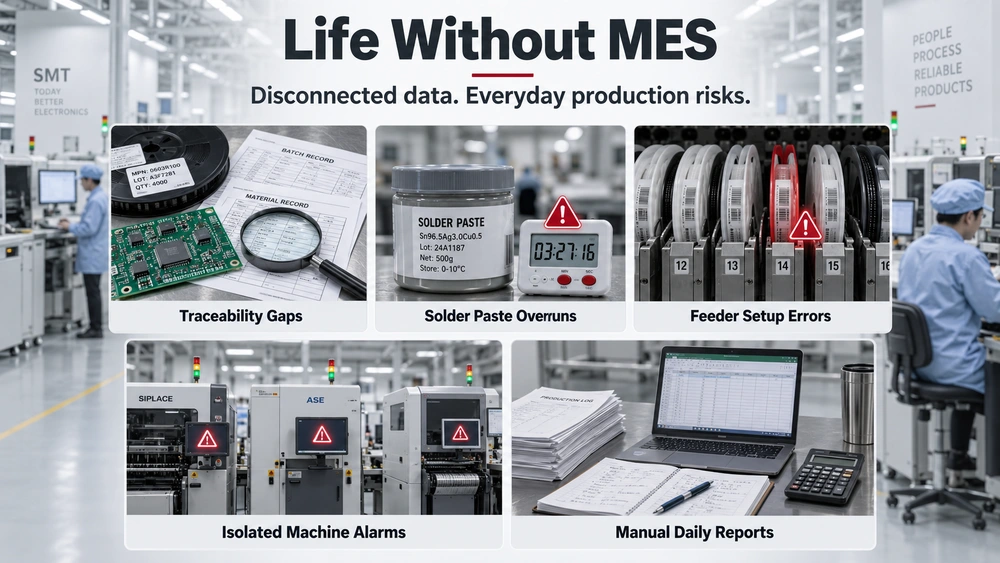

Питајте било кога ко је водио СМТ линију без МЕС-а и чућете исте приче. Различите фабрике, исти бол.
Почните са класичним. Зове купац. Плоче из пошиљке су отказале на терену, а сумњиви део је кондензатор из одређене партије. Сада почињу питања. Које плоче су користиле ту парцелу? Која је од тих плоча испоручена и коме? Ако одговор на то значи да копате по папирним путницима, да тражите од три особе да провере своје табеле и да се надате да машински дневници нису преписани, провешћете дане на томе. И никада нећете бити потпуно сигурни да је одговор потпун. За купца у аутомобилској или медицинској индустрији, „мислимо да смо их све добили“ није одговор који свако може да потпише.
Затим постоји паста за лемљење. Има сат на себи. Одмрзнута паста има рок трајања. Отворена паста има радни век, обично неколико сати, пре него што је треба вратити у хладно складиште или бацити. У већини редова, неко записује време на тегли маркером. Када је тај неко заузет гашењем пожара две машине даље, паста наставља да се штампа поред свог прозора. Дефекти се показују низводно као хладни спојеви и недовољан лем, и нико их не повезује назад са теглом.
Промене доносе своје проблеме. Учитава се нови програм. Хранилице се замењују. Један колут пада у погрешан слот, а машина поставља погрешну компоненту са потпуним самопоуздањем за следећих неколико стотина плоча. Правило против овога је постојало. Само је живело у нечијој глави уместо у систему.
Аларми су њихов сопствени проблем тишине. Свака машина бележи сопствене грешке, у свом формату, на свом екрану. Штампач који стално баца аларме за чишћење шаблона у 2 сата ујутро то ће рећи само штампачу. Док јутарња смена чује за то, поправка кошта смену излаза уместо десетоминутног прилагођавања.
И свако јутро, неко ручно прави дневни извештај. Машински бројачи одавде. Инспекција је резултат одатле. Застој са табле. Двадесет минута копирања и лепљења, сваког дана, са бројевима који се никада не слажу једни са другима.
Ништа од овога није проблем са машинама. Машине су у реду. Народ се труди. Оно што недостаје је један поуздан ток информација који повезује поруџбине, материјале, машине и резултате. То је посао МЕС-а.
Ово је део који људи сматрају мистериозан, па хајде да то разјаснимо. МЕС разговара са машинама кроз дефинисане комуникационе протоколе. Сваки протокол је у основи договорени језик. Неке су старе, неке нове, а већина модерних СМТ машина говори више од једног.
Оне о којима ћете највише чути:
СМЕМА је најстарији и најограниченији. Он прослеђује једноставне сигнале о присутности и одсуству плоче између машина тако да транспортери одржавају даске у покрету. Не носи податке о плочи, програму или процесу. Линија повезана само са СМЕМА може да ради, али не може да запамти ништа.
СЕЦС/ГЕМ је дошао из индустрије полупроводника, а произвођачи СМТ опреме су га широко усвојили. Омогућава систему домаћина да чита статус машине, аларме, бројаче и процесне податке и шаље команде назад. Већина машина средњег и високог ранга подржава неку његову верзију.
ОПЦ УА је савремени индустријски комуникациони стандард. Независан је од платформе и безбедан, и постаје подразумевани на новијој опреми у многим индустријама, укључујући СМТ.
ИПЦ-ХЕРМЕС-9852 рукује транспортним слојем. Уместо голог СМЕМА сигнала, плоче носе сопствене податке док се крећу низ линију, тако да свака машина тачно зна коју плочу је управо примила.
ИПЦ-ЦФКС је новији стандард података из ИПЦ-а, сада Глобал Елецтроницс Ассоциатион : плуг-анд-плаи модел где машине објављују догађаје како се дешавају, у уобичајеном формату. Циљ је да линија изграђена од мешовитих добављача може да дели податке без прилагођеног рада на интеграцији за сваку појединачну машину.
Различите машине дају различите податке у МЕС. Грубо речено:
Машина | Типични подаци које уноси у МЕС |
|---|---|
Штампач за лемну пасту | Назив програма, параметри штампања, серија пасте и време отварања, број штампања |
Прозор | Налепите резултате висине и запремине, ознаке за дефекте по плочи |
Изаберите и поставите | Додељивање слотова за увлакаче, ИД-ови колута, број постављања, подаци о млазницама и грешкама |
Рефлов рерна | ИД профила, температуре зоне, брзина транспортера, историја аларма |
Аои | ИД плоче, типови и локације кварова, слике инспекције |
Две практичне напомене о инжењерској страни. Прво, машине не разговарају са МЕС-ом преко канцеларијског Ви-Фи-ја. Потребна вам је планирана мрежа машина, разумна сегментација из канцеларијског окружења и сервер или локација у облаку да бисте примили податке. Ништа од овога није егзотично. Само треба да се дизајнира уместо да се импровизује.
Друго, интерфејси се разликују по томе колико детаља испоручују. Две машине могу да буду „повезане“ док једна шаље пуне податке по плочи, а друга шаље бројање сати. Када упоредите опрему, питајте тачно које податке сваки интерфејс излаже - не само да ли интерфејс постоји.
То је такође разлог зашто је избор машине толико важан. Опрема купљена у последњих неколико година скоро увек нуди најмање један интерфејс за пренос података. Старије машине можда не нуде ништа осим СМЕМА, што ограничава оно што МЕС може научити од њих. Дакле, када процењујете комплетну СМТ производну линију , третирајте комуникационе интерфејсе са истом озбиљношћу као и брзину постављања.

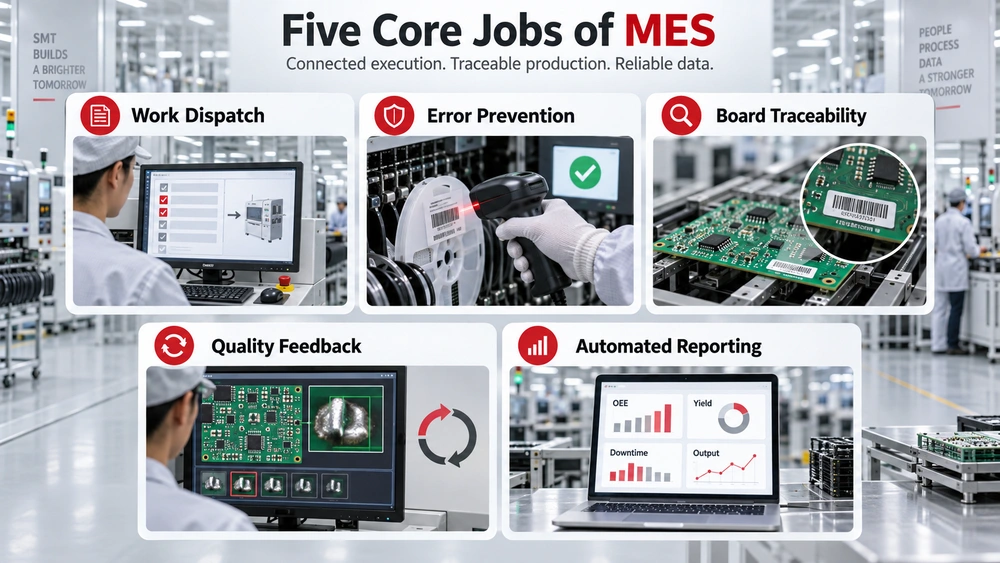

Продавци воле листе функција. Скините брошуре и МЕС на СМТ линији ради пет послова.
Посао први: диспечерски посао. ЕРП каже „направи 3.000 плоче А ове недеље“. МЕС то разбија у упутства која линија разуме: који програм да учита, који шаблон, који фидери, којим редоследом. Оператери престају да тумаче радне налоге, а линија почиње сваки посао са већ постављеним правим подешавањем.
Посао други: спречавање грешака. Овде МЕС најбрже зарађује. Проверава да ли је колут у слоту 12 заправо део који програм очекује у слоту 12. Прати животни век пасте за лемљење и упозорава пре него што се прозор затвори. Може захтевати потврду првог чланка пре пуне производње. Ниједна од ових провера није узбудљива. Сви они заустављају скупе грешке.
Посао трећи: следљивост. Свака табла добија идентитет, обично бар код или ласерску ознаку, на почетку. Од тог тренутка, МЕС бележи шта му се догодило: који котур, која верзија програма, који профил пећнице, који резултат прегледа. Када клијент касније постави тешко питање, на њега одговарате за неколико минута уместо за дане. Одељак 5 иде дубље о овоме, јер је то обично прва ствар о којој купци питају.
Посао четврти: затварање петље квалитета. СПИ и АОИ не раздвајају само добре плоче од лоших. Њихови резултати се враћају у МЕС, где трендови постају видљиви. Јачина лепљења се смањује током смене. Одређена хранилица која производи више отпада од својих суседа. Без МЕС-а, те информације постоје, али су разбацане на пет екрана. Са једним, линија вам говори да има проблема пре него што проблем постане скуп.
Посао пети: поштени бројеви. ОЕЕ, разлози застоја, принос, излаз по смени. МЕС их снима аутоматски, из машинских података уместо из меморије. Дневни извештај престаје да буде двадесет минута цопи-пасте-а и постаје нешто што је већ урађено када уђете.
Различити произвођачи их пакују различито, а многи додају модуле за заказивање, одржавање или енергетске модуле на врху. То је у реду. Али ако систем не може да обави ових пет послова солидно на вашој линији, додаци га неће спасити.
Поменуте МЕС у соби власника СМТ фабрике и већина функција ће добити љубазне климање. Следљивост поставља питања. То није несрећа. За све већи удео купаца, следљивост није лепо имати. То је записано у уговору.
Купци аутомобила, који раде по системима квалитета као што је ИАТФ 16949, очекују од својих добављача да прате било коју плочу до њених материјала и услова процеса. Произвођачи медицинских уређаја суочавају се са сличним очекивањима. Индустријски и телеком купци све више траже исто. Ако желите те клијенте, морате течно говорити о следљивости.
Сљедивост долази на два нивоа, а разлика је битна за ваш буџет.
Ниво лота и кода датума је уобичајена основна линија. МЕС бележи који су делови компоненти коришћени на свакој плочи, везано за ИД плоче. Када се испостави да је серија компоненти неисправна, можете навести сваку плочу која ју је додирнула. За већину купаца и већину ревизија, овај ниво одговара на питање.
Следљивост на нивоу компоненте иде даље. Записује која је појединачна компонента, са које позиције котура, постављена на коју локацију на свакој одређеној плочи. Ово захтева од машина за постављање да извештавају о подацима о пласману таблу по таблу, а то ствара много тежи ток података. Неки купци високе поузданости то траже. Већина не. Изградите за оно што ваши клијенти заиста захтевају и надоградите касније ако се то промени.
Ево како изгледа добра следљивост у пракси. Купац пријављује квар. Серијски број плоче улази у МЕС. У року од неколико минута знате: употребљену ролну, машину која га је поставила, профил пећнице која га је кувала и АОИ резултат тог дана. Можете навести остале погођене плоче и где су испоручене, пре него што купац заврши сопствену истрагу. Урадите то двапут и променићете како купац види вашу фабрику.
Једно искрено упозорење: следљивост је добра онолико колико подаци улазе. Ако оператери заобиђу скенирања када су у журби или се колути споје и поново обележе без ажурирања система, МЕС ће верно снимати фикцију. Дисциплина код скенера је важна колико и софтвер. Планирајте то од првог дана.
Ево дела који већина људи потцењује. МЕС интеграција није „инсталирање софтвера, повезивање каблова, готово“. Прави пројекат има три слоја посла, а машине су обично најлакши део.
Први слој: повезивање машина. Доделите машине мрежи, омогућите њихове интерфејсе, конфигуришите везе. На модерној линији са подршком за СЕЦС/ГЕМ или ОПЦ УА, ово је једноставан инжењеринг. На мешовитој линији са старијим машинама, то значи пролазе и значи прихватање да ће неке машине извештавати мање од других.
Други слој: подаци и процес. Ово је право дело, и није гламурозно. Свака компонента треба конзистентан број дела. Сваком колуту је потребан идентитет који се може скенирати. Свака серија плоча треба правило именовања. Библиотека шаблона, верзије програма, профили рерне — за све то треба један власник и једна верзија истине. Ако су ваши главни подаци данас неуредни, МЕС то неће поправити. То ће једноставно учинити неред видљивим и претраживим. Фабрике које успеју чисте своје податке пре или током пројекта, а не после.
Трећи слој: људи. Оператери морају да скенирају ствари, чак и када је посета клијента за десет минута. Вође тимова морају да верују контролној табли у односу на белу таблу. ИТ мора да одржава сервер и резервне копије. Ако се свакодневни ток посла бори против софтвера, оператери ће пронаћи заобилазна решења, а заобилазна решења убијају следљивост. Добри пројекти укључују оператере рано и обликују кораке око тога како линија заправо функционише.
Типичан пројекат, реалном брзином, изгледа овако: две до четири недеље припреме — инвентар интерфејса, правила података, дизајн тока посла — затим неколико недеља повезивања и конфигурисања, затим месец или више покретања новог система паралелно са старим начином пре него што му у потпуности верујете. Журба у том паралелном периоду је начин на који фабрике на крају немају поверења у сопствени систем током најгоре производне недеље у години.
Још нешто вреди рећи: нове и старе линије су различити пројекти. Када планирате нову линију, МЕС компатибилност припада спецификацији опреме од самог почетка, одмах поред брзине и отиска. по принципу „кључ у руке“ СМТ комплетна производна поставка са отвореним интерфејсима штеди вам рунду накнадног опремања. Надоградња постојеће линије је потпуно могућа — многе фабрике то раде — али очекујте неуједначену дубину података међу генерацијама машина и реално секвенцирајте посао.
Многи МЕС пројекти се заустављају, и то ретко због тога што је софтвер био лош. То је због начина на који је увођење покренуто. Ових пет грешака покрива већину неуспеха.
Грешка прва: куповина великог екрана уместо система. Неке фабрике користе МЕС као зидну контролну таблу и ништа више. Бројке изгледају лепо, посетиоци су импресионирани, а ништа се не мења. Вредност није у гледању линије. Налази се у проверама, алармима и евиденцији које систем спроводи. Користите принуду или се не трудите да је купите.
Грешка два: велики прасак. Прелазак на сваку линију одједном максимизира ризик и стрес. Боља шема је једна линија, урађена како треба: повежите машине, очистите податке за ту линију, обучите њене људе, трчите месец дана, поправите шта се поквари. Затим копирајте шаблон у следећи ред. Споро је глатко, а глатко је брзо.
Трећа грешка: нико не поседује матичне податке. За три месеца, компонента постоји под два броја дела, верзија програма је застарела на једној машини, и одједном систем „лаже“. Не лаже. Верно извештава о недоследним инпутима. Доделите власништво над бројевима делова, програмима и рецептима пре пуштања у рад, а не после првог спора.
Грешка четири: дизајнирање тока рада пода на белој табли. Ако скенирање котура захтева четири додира и пријаву док линија нема материјала, оператери ће то прескочити. Седите са оператерима. Броји њихове кораке. Направите прави пут на брз начин, јер на живој линији, брзо побеђује сваки пут.
Грешка пета: одабир софтвера пре провере компатибилности машине. МЕС је добар онолико колико подаци могу да извуку. Пре него што било шта потпишете, добијте конкретан одговор о томе које интерфејсе подржавају ваше машине и које податке свака од њих испоручује. Јефтин систем који се дубоко повезује побеђује скупи систем који се повезује са ничим.
Ако размишљате о интеграцији МЕС-а, ево припремне листе коју можете започети овог месеца. Ништа од тога не захтева куповину софтвера.
1. Попис интерфејса ваше машине. Прођите линијом и запишите шта свака машина подржава: СЕЦС/ГЕМ, ОПЦ УА, ХЕРМЕС, ЦФКС или само СМЕМА. Затражите од добављача спецификацију интерфејса ако нисте сигурни. Овај јединствени документ вам говори колико ће коштати ваш МЕС пројекат и шта може да постигне.
2. Поставите циљ следљивости. Одлучите, на основу захтева ваших клијената, да ли вам је потребна следљивост на нивоу серије или на нивоу компоненте. Не купујте сложеност на нивоу компоненти за купце којима је потребно само осигурање на нивоу серије.
3. Очистите бројеве делова. Један део, један број, свуда — ЕРП, програми, налепнице за феедер. Ово је заморан посао, и то је припрема највише полуге која постоји.
4. Стандардизујте правила именовања. Плоче, серије, шаблони, програми, профили пећи. Напишите правила на једној страници. Сви који креирају податке прате исту страницу.
5. Проверите своју мрежу и основе ИТ-а. Машинама је потребна мрежна путања до МЕС сервера, са разумним раздвајањем између мреже машина и канцеларије. Планирајте подешавање сервера или облака, резервне копије и ко их одржава.
6. Именујте своје власнике. Једна особа из производње, једна из инжењеринга или ИТ-а. Пројекат МЕС-а без именованих власника постаје свачији хонорарни посао и ничији приоритет.
А ако још увек не интегришете, али планирате нову линију или проширење, ставите МЕС интерфејсе у захтеве опреме сада. Тај један параграф у спецификацији куповине је много јефтинији од накнадне реконструкције. Ако градите ЕМС операцију и опције линије за мерење, вреди прочитати како да изаберете СМТ линију за ЕМС фабрику пре него што закључате листу опреме. А ако димензионирате саму линију, водич за конфигурацију СМТ производне линије за различите фабричке величине ће вам помоћи да ускладите листу машина са вашим стварним количинама уместо са брошуром.
Не, али већина модерних машина ради. Опрема произведена последњих година скоро увек нуди најмање један интерфејс за податке, као што су СЕЦС/ГЕМ, ОПЦ УА или ИПЦ-ЦФКС. Старије машине, посебно оне направљене када је СМЕМА био једини стандард, можда уопште не нуде интерфејс података. Пре него што купите било коју машину, питајте добављача за спецификацију интерфејса и потврдите који протоколи су подржани и које податке испоручују. То је питање од пет минута које штити целокупну вредност вашег МЕС пројекта.
За једну линију са модерним машинама са интерфејсом, очекујте неколико недеља до неколико месеци. Сами прикључци машине ретко су уско грло. Време одлази на припрему података, стандардизацију процеса и обуку. Потпуно фабричко увођење у више линија обично траје дуже, често од шест месеци до годину дана, у зависности од тога колико су ваши главни подаци чисти на почетку. Свако ко обећава прецизан временски оквир пре него што погледа ваше машине и ваше податке нагађа.
Да, и многе фабрике раде. Практични приступ је пролаз или кутија за прикупљање података која чита све што машина може да понуди и прослеђује нагоре. Ограничење је дубина: старија машина може да пријави бројање и аларме, али не и податке о компоненти на плочи. Уобичајени образац у мешовитим фабрикама је покретање пуне следљивости на новијим линијама и основно праћење на старијим, а затим надоградња како се опрема замењује. Поставите очекивања у складу са тим и пројекат вас неће разочарати.
Не, не када је правилно подешен. Прикупљање података ради у позадини, асинхроно са машинским циклусом. МЕС гледа; не стоји на путу транспортера. Оно што успорава производњу је неспретно увођење: кораци скенирања који трају предуго, терминали на погрешним местима или правила која су написали људи који никада нису стајали уз носач. Дизајнирајте ток посла око оператера и линија ради пуном брзином са бољим подацима него што је икада имала.
Не, и конфузија изазива праве проблеме. ЕРП управља пословањем: поруџбине, набавке, вредност залиха, финансије. МЕС управља радницом у реалном времену: која машина ради који посао, који колутови су коришћени на којим плочама, који аларми су тренутно отворени. Многе фабрике почињу са ЕРП-ом и касније схватају да је сама фабрика слепа тачка. Два система су партнери. ЕРП планира, МЕС извршава и извештава, а ниједно не функционише добро претварајући се да је оно друго.
То је искрена слика интеграције МЕС-а на СМТ линији: прави рад, права дисциплина и права исплата у следљивости, квалитету и мирним јутрима. Ако планирате нову линију или надоградите постојећу, разговарајте са својим добављачем опреме о интерфејсима података чим будете разговарали о брзини. ИЦТ тим гради и подржава комплетне СМТ линије за клијенте у више од 70 земаља, и са задовољством ћемо заједно прегледати вашу поставку линије и МЕС планове. Што су раније машине и софтвер дизајнирани да међусобно разговарају, све после тога постаје лакше.
