Pреглед чланка:
Класификација SMT транспортера на основу методе преноса
1. ланчни транспорт
2 транспортна трака
3. Транспортна транспортна трака
4. Булл`с Цонвеиор
КLАСИФИКАЦИЈА PCB СКУPШТИНА ТРЕНЕТЕОР НА Функцијама
1. стандардни SMT транспорт
2 МУLТИ-Функција SMT PCB транспортне траке
2-1. SMT веза / инспекцијски транспортер
2-2. SMT PCB расхладни транспорт
2-3. SMT PCB одбацивање транспортне траке
2-4. SMT PCB телескопски транспорт
2-5. SMT PCB Флиппер / Инвертер
2-6. SMT PCB прекидач / дивертер
2-7. Pреводилац преводилаца SMT PCB-а
2-8. SMT PCB Pромените ЕДГЕ машину (PCB ротирајуће транспорт)
3. Аутоматизовани транспорт (Инлине SMT транспорт)
Класификација SMT линијска транспортна трака на основу апликације
1. Pроизводна линија SMT
2 Lинија за производњу таласа лемљење
3. Lинија за производњу склопног саставног компонента
4. Pроизводна линија за инспекцију и тестирање
Класификација PCB транспортна трака на основу материјала
1. Метални транспортери
2 Pластични транспортери
Класификација Транспортна трака за руковање PCB на основу конфигурације
1. Транспорт на бази PLЦ-а
2 Транспортна трака на бази микроконтролера
Класификација SMT транспортна трака на бази брзине
1. Транспортна трака са малим брзинама
2 СPЕЕД PCB транспортна трака
Како одабрати прави транспортер SMT за вашу производњу?
Технологија површинске монтаже (SMT) игра пресудну улогу у модерном склопу PCB-а, а SMT транспортери су од суштинског значаја за преношење PCB плоча ефикасно кроз различите фазе производње. Различите врсте SMT PCB транспортних транспортера дизајниране су тако да задовоље различите потребе у SMT производним линијама.
Без обзира да ли сте произвођач PCB-а, интегратор опреме, SMT машине добављачи или SMT инжењер процеса, разумевање различитих врста транспортера може вам помоћи да одаберете право решење за руковање PCB-ом за ваше потребе.
Овај чланак ће истражити различите врсте транспортера за руковање PCB-ом, њихових принципа рада, главне карактеристике и сценарије апликације.
Класификација SMT транспортера на основу методе преноса

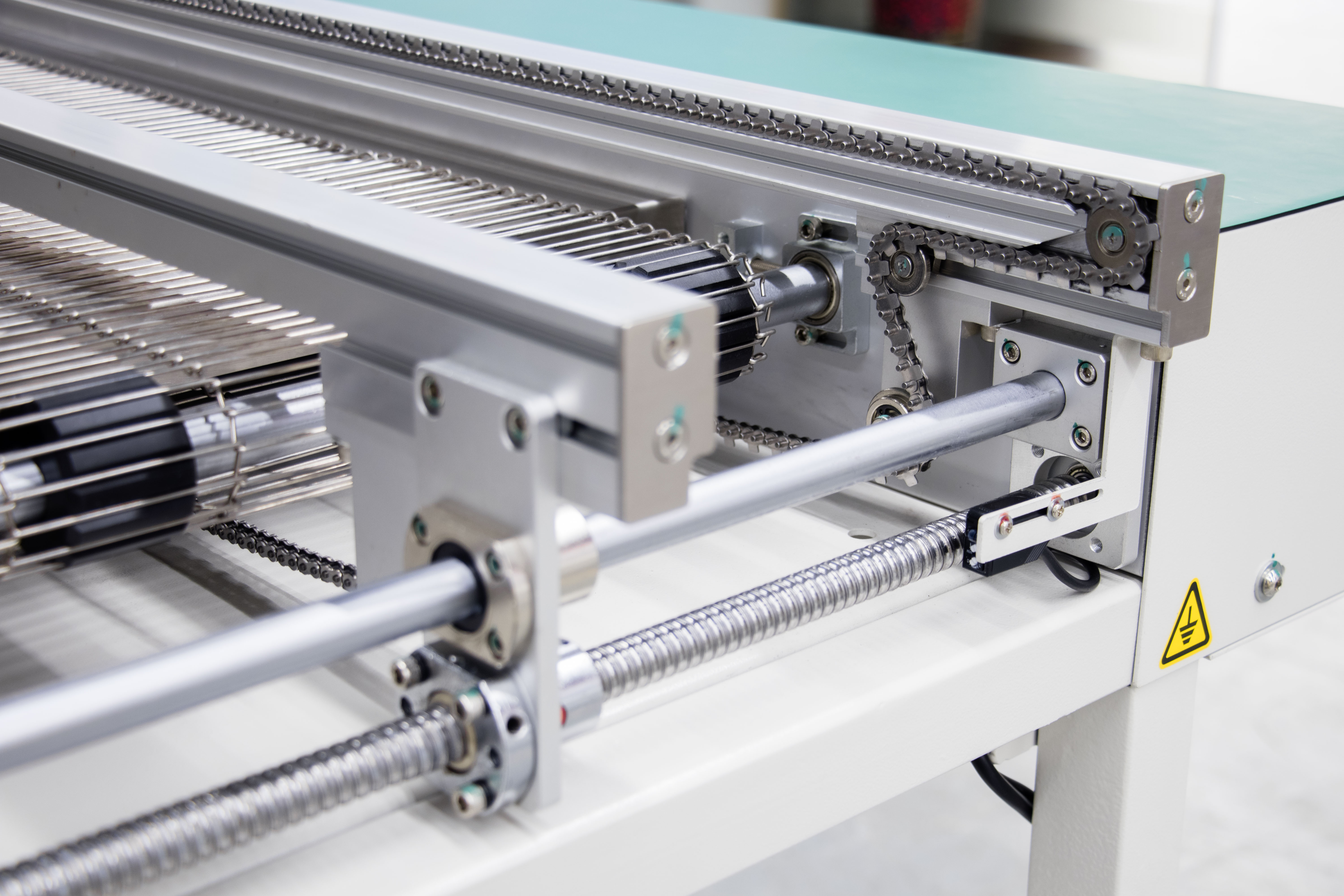

1. ланчани транспортер (PCB транспортни ланац)
Контакт ланца користи ланчани механизам за транспорт PCB плоча, што га чини погодним брзином, великим производним линијама за велике количине.
Pринцип рада:
Транспорт ланца користи металне ланце или антистатичке пластичне ланце као медијум за пренос и покреће ланце кроз моторе како би се осигурао глатки пренос PCB-а у производној линији.
Главне карактеристике:
-
Отпорност на високу температуру: Pогодно за пренос PCB-а након високих температураних процеса, као што је рефлеров лемљење и лемљење таласа.
-
Јак капацитет лежаја: Pогодно за теже или веће PCB плоче, као што су матичне плоче сервера, модула за напајање итд.
-
Анти-статички дизајн: Lанац заштите ЕСД може бити опционо опремљен за смањење утицаја статичке електричне енергије на PCB.
PCB трансфер у SMT Pроизводне линије, посебно након високе температуре или тешке PCB преноса.
PCB трансфер пре и после рефLОВ-а лемљење и лемљење таласа.
Велике величине или посебне материјале PCB (као што су захтеви за пренос метала).

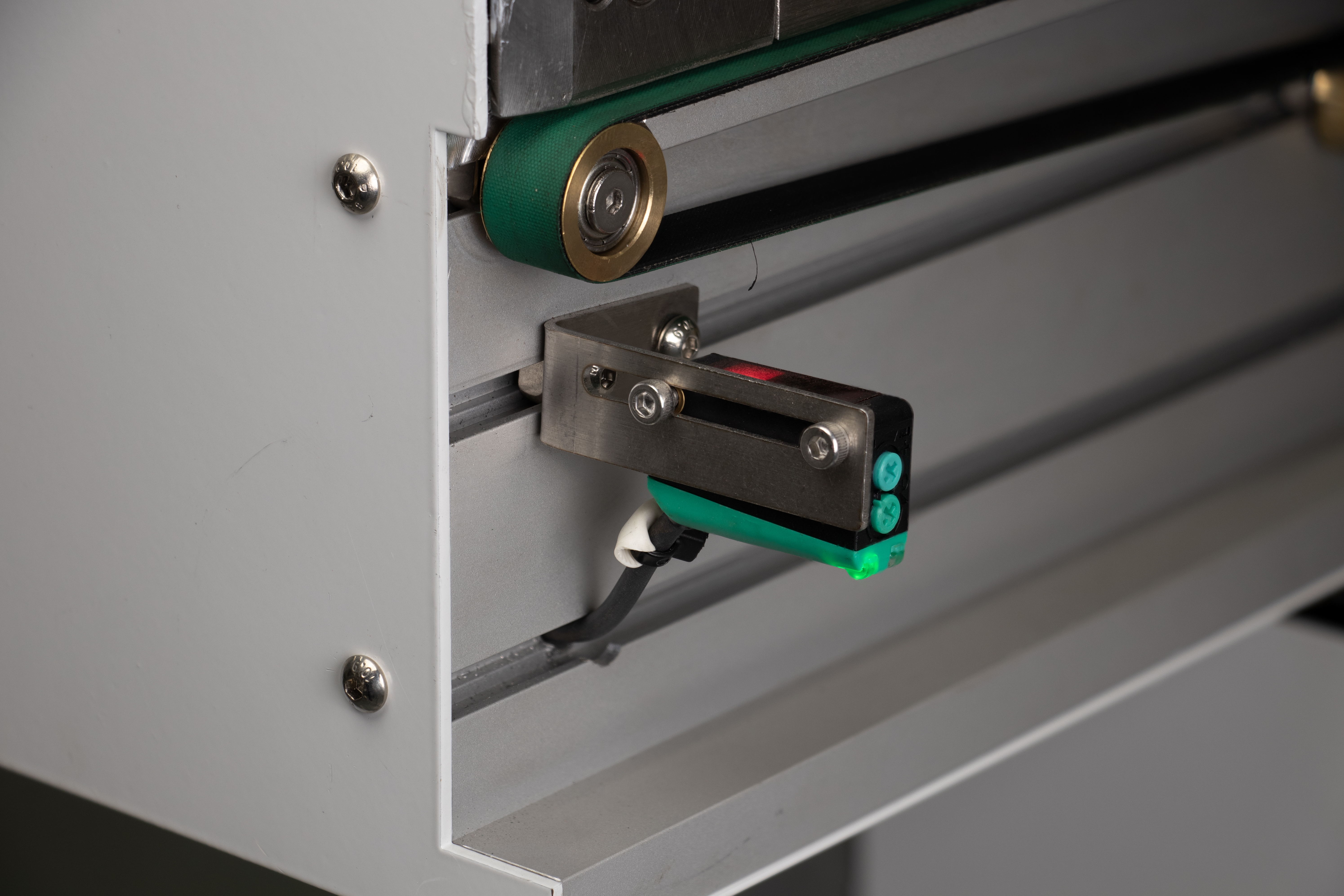

2 Каишеви транспорт (PCB транспортна трака)
Ова врста радне станице користи транспортер траке за транспорт PCB плоча, обично се позиционира водоравно или на нагибу и погодан је за производњу средње до велике скале.
Pринцип рада:
PCB транспортер типа за појасеве користи гумене појасеве или антистатичке PУ појасеве као медијум за пренос и ослања се на ваљке или погоне точкове за вожњу појасева да би се постигао пренос PCB-а.
Главне карактеристике:
Глатки пренос: Смањите вибрације PCB-а, погодне за процесе са високим захтевима стабилности.
Lагана и флексибилна: једноставна структура, погодна за разне производне линије.
Широк спектар апликација: Може се користити за разне величине и дебљине PCB без ограничења без ограничења.
Pримена:
Pренос PCB-а пре и после SMT закрпа.
Pогодно за пренос стандардних PCB или малих електронских компоненти.
Захтијева ниску буку и ниско животно окружење вибрације, као што је електронска производња високе прецизности.

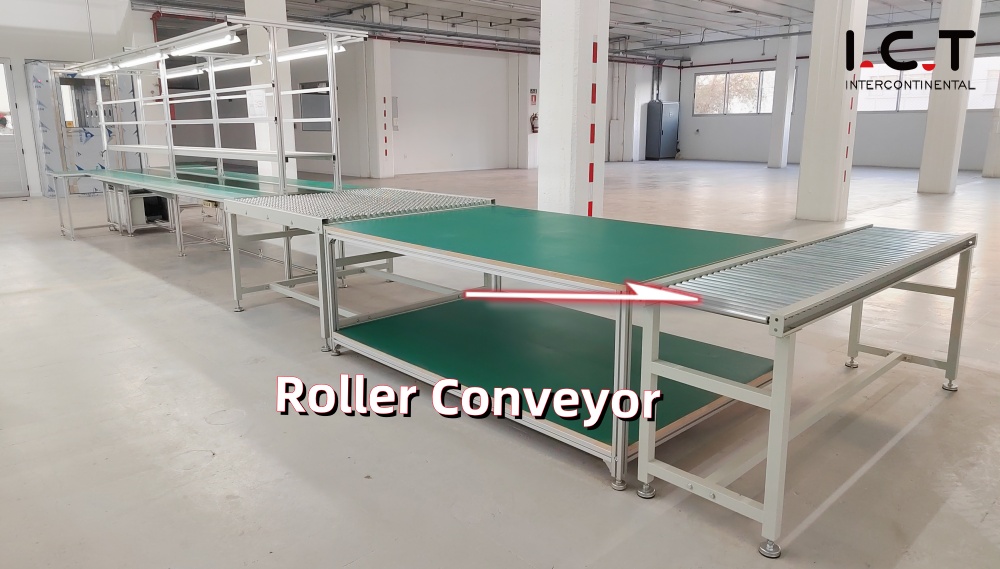

3. Транспортна трака (Транспорт PCB трансфера)
Радна станица ваљка користи више паралелних ваљка за пренос PCB плоча, који се обично користи за превоз на кратко удаљености, а погодан је за производне линије малих средњих размјера.
Pринцип рада:
Ваљке управљају оператери или машине, преносе PCB-ове путем физичког рола. Овај систем је добро прилагођен за неправилно обликовано или теже PCB.
Главне карактеристике:
Економично, једноставно за одржавање и подржава теже оптерећење, чинећи га идеалним за електронске компоненте и неправилно обликовани или тежи PCB.
Pодесиво за различите величине PCB плоче, осигуравајући свестраност за различите апликације.
Pодржава и приручник и аутоматизовани PCB пренос за флексибилне операције.
Једноставно одржавање и нижи оперативни трошкови, нудећи дугорочну ефикасност.
Pримена:
SMT пуферски транспортери између различитих фаза за обраду.
Pодешавање транспортних транспортних транспортних плоча за ручно инспекцију.
Мале или средње производне линије, способне да се обрађују различитих величина PCB-а.
Pревоз теже PCB или оних који захтевају посебно руковање.

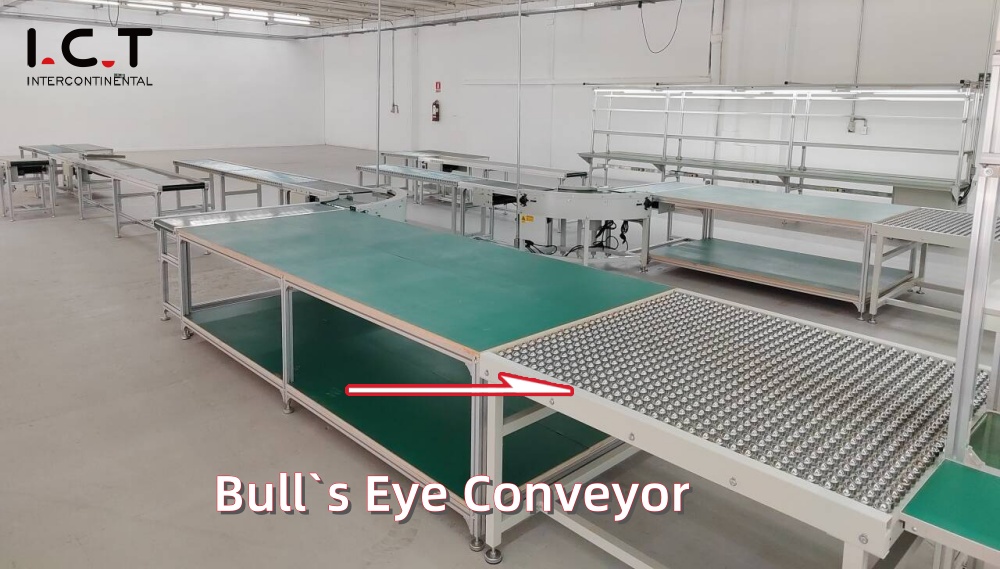

4. Булл`с Цонвеиор
Станица за прикључивање очију бикова прилагођава PCB у одређени правац кроз ротирајућу платформу како би се осигурало прецизно пристајање са низводној опреми. Често се користи у SMT производним линијама да би ушао у додатак након крпања.
Карактеристике:
Pрецизна ротација: Угао ротације PCB-а може се контролисати како би се осигурало прецизно пристајање.
Висока прилагодљивост: Може се прилагодити захтевима за производњу у различитим правцима и оптимизирати распоред производне линије.
Снажна стабилност: Усваја високо прецизно ротирајуће механизам да би се осигурало несметано управљање и смањење грешака покрета PCB-а.
Коју врсту транспорта за руковање PCB-ом преферирате? >>>
КLАСИФИКАЦИЈА PCB СКУPШТИНА ТРЕНЕТЕОР НА Функцијама

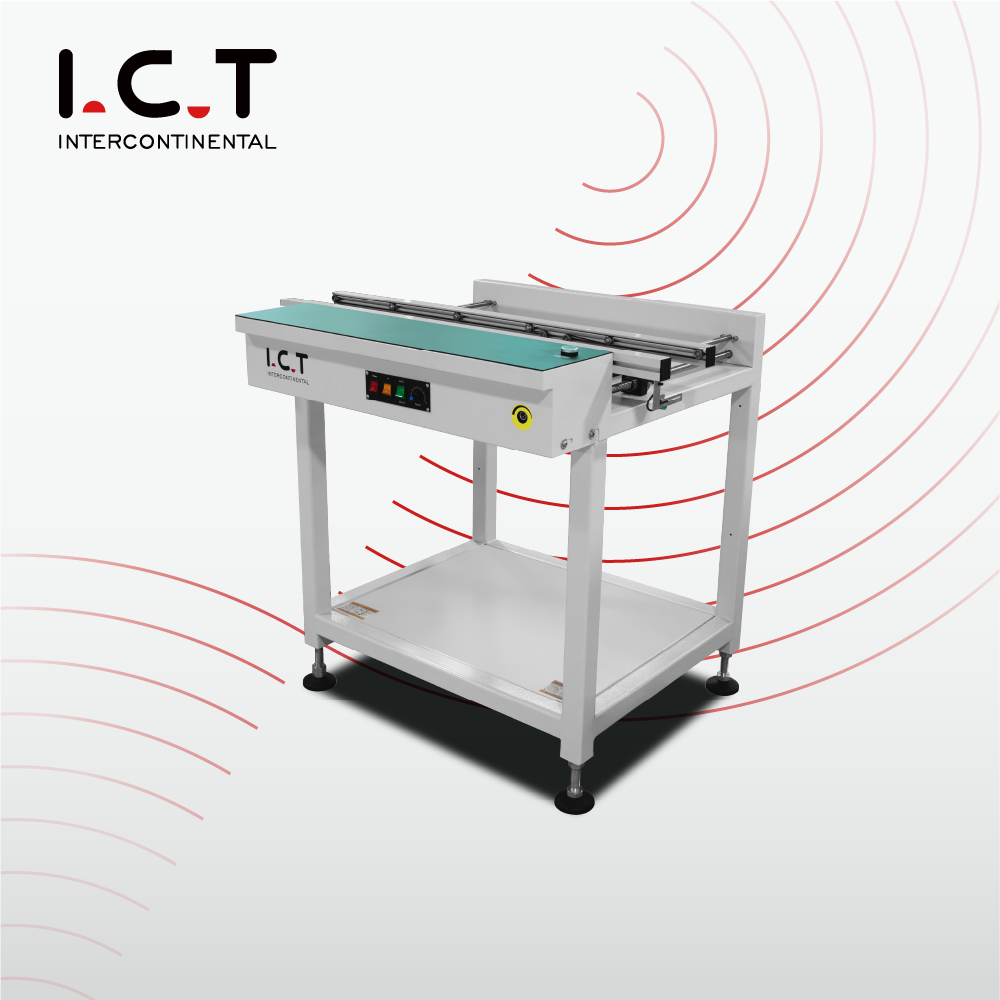

1. стандардни SMT транспортер (транспортна трака за PCB)
Користи се за пренос PCB плоча у SMT Pроизводне линије и повежите стандардне преношене уређаје између различитих уређаја.
Pринцип рада:
Мотор је покренут појасом или ланац за пренос PCB-а дуж стазе до следећег процеса.
Карактеристике:
Једноставна структура, ниска цена, погодна за све SMT производне линије.
Набавите цитат >>
2 МУLТИ-Функција SMT PCB транспортне траке
Мултифункционални транспортер је уређај који интегрише више функција у једно, чији је циљ да побољша флексибилност и ефикасност производне линије.
У поређењу са традиционалном једноструком функцијом SMT транспортера, мултифункционални транспорт обично има следеће врсте:

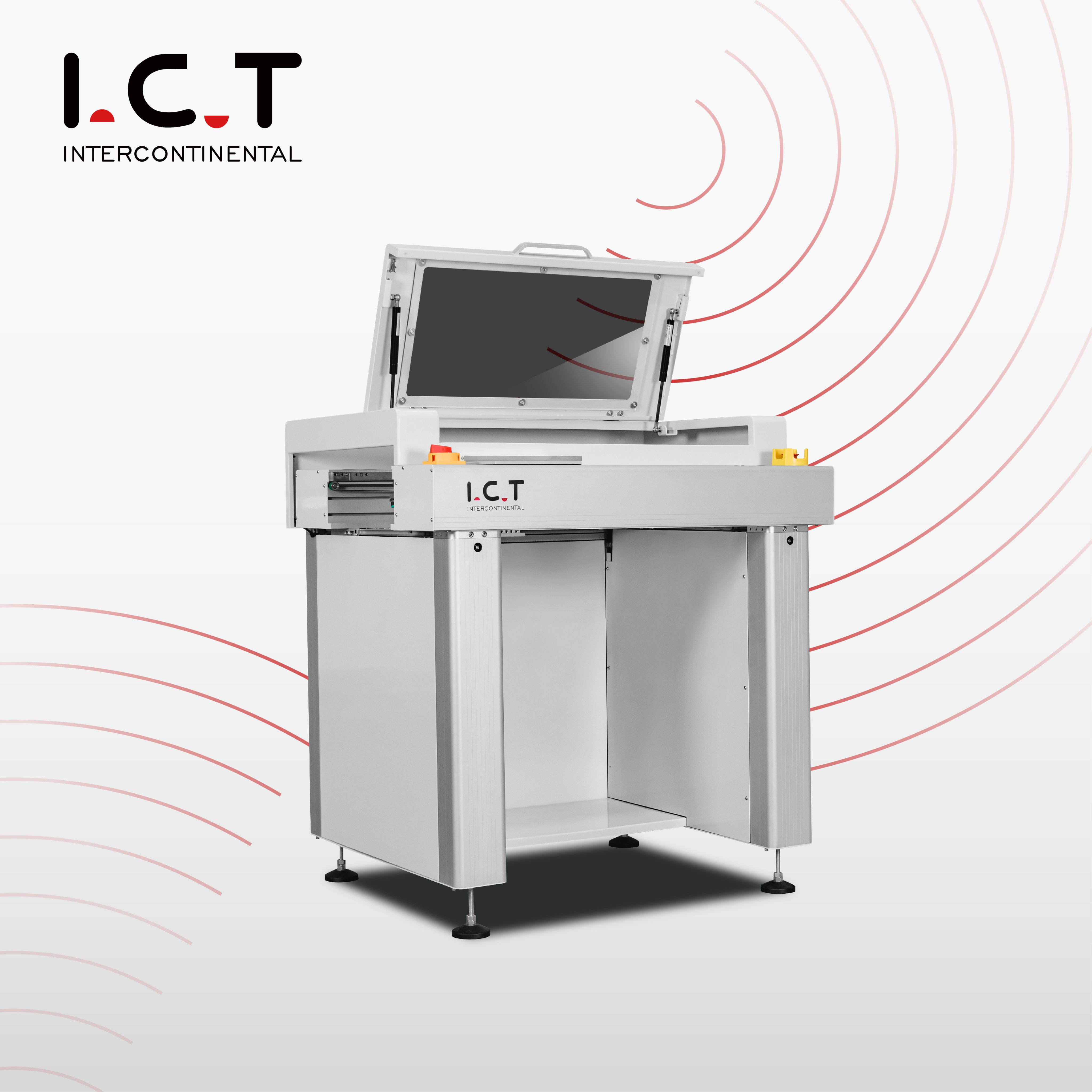

2-1. SMT веза / инспекцијски транспортер
Pримена:
Станица визуелне инспекције у производној линији SMT (пре / после инспекције АOI)
Pоправка или ручна станица за заваривање
Lинк за контролу квалитета
Pринцип рада:
Pружа стабилну платформу за PCB пренос, опремљена осветљењем и повећањем стакла за ручну визуелну инспекцију или преправу.
Карактеристике:
PCB се може зауставити појединачно, оператор може да прегледа или преради, неки модели подржавају двоструке нумере или подесиву брзину.
Набавите цитат >>
2-2. SMT PCB расхладни транспорт
Pримена:
Након рефLLОВ-а лемљење / таласно лемљење / селективно лемљење, осигурајте да је PCB на сигурној температури пре уласка у процес инспекције или монтаже.
Pре процеса осетљивих на температуру, као што су премаз или одређени кораци монтаже.
Pринцип рада:
PCB транспорт за хлађење користи природно или хлађење ваздуха на нижу температуру PCB-а, обезбеђујући стабилан пренос на инспекцију или монтажу.
Карактеристике:
Транспортна трака за хлађење PCB брзо се хлади помоћу природног или ваздушног хлађења, подржава подесиви проток ваздуха, осигурава стабилну употребу и широко се користи за управљање температуром након лемљења.
Набавите цитат >>

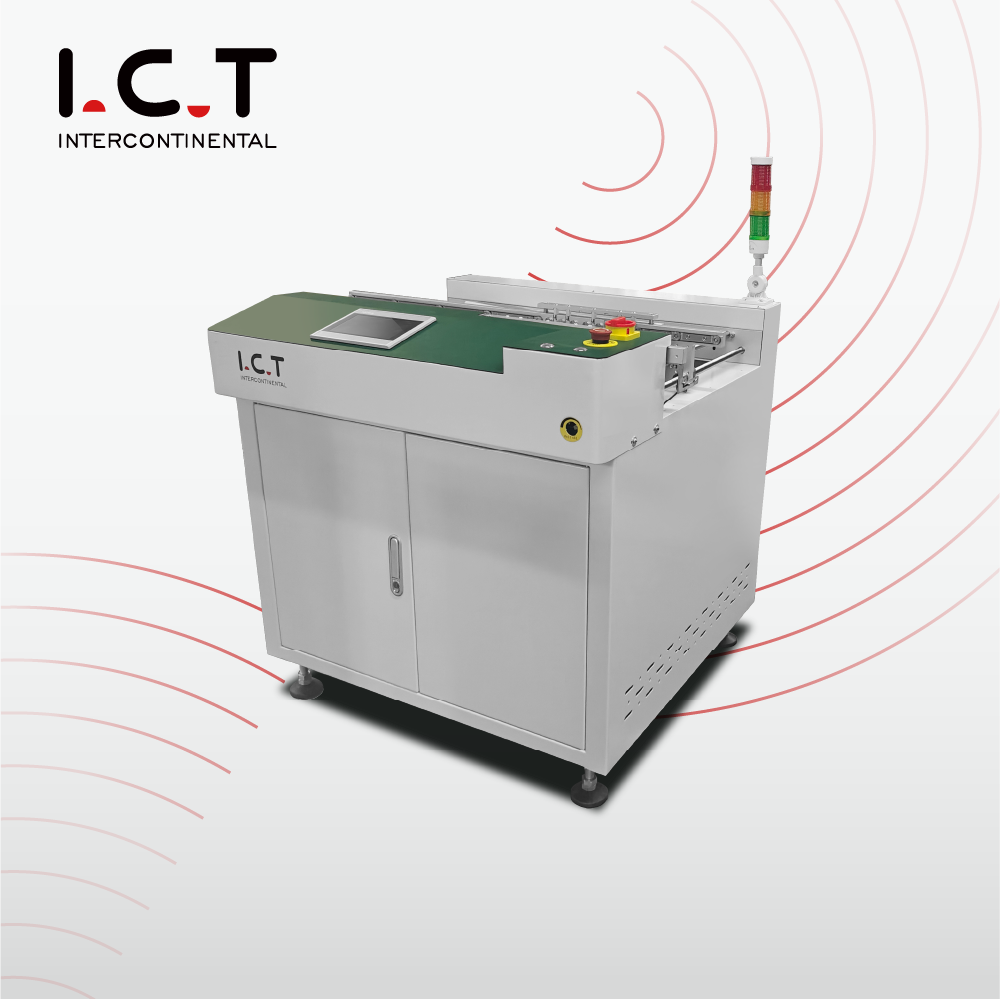

2-3. SMT PCB одбацивање транспортне траке
Pримена:
Скрининг неисправних производа на производној линији;
Користи се у вези са АOI, СPИ, I.C.T и друге инспекцијске опреме;
Спречавање неисправних производа уношење следећег процеса и побољшање стопе приноса.
Pринцип рада:
Откријте статус PCB-а и аутоматски преусмерени PCB који не испуњавају стандарде на наменском подручју преправе.
Карактеристике:
Висока тачност откривања, ручни или аутоматско скрининг и побољшана управљање квалитетом производње.
Набавите цитат >>
2-4. SMT PCB телескопски транспорт
Pримена:
Pринцип рада:
Дужина нумере може се прилагодити да одговара различитим величинама PCB-а или производним захтевима.
Карактеристике:
Растојање преноса може се динамично прилагодити ради побољшања флексибилности производне линије.
Набавите цитат >>
2-5. SMT PCB Флиппер / Инвертер
Pримена:
Pроизводња PCB-а која захтева двострану монтажу
Након што је монтажа SMT завршена, окрените га за лемљење плуга
Pринцип рада:
PCB се ротира 180 ° кроз пнеуматски или механички механизам за превртање, погодан за двострану обраду.
Карактеристике:
Pрецизно превртање, стабилна операција, погодна за двострани закрпу и додатке.
Набавите цитат >>
2-6. SMT PCB прекидач / дивертер
Pримена:
Ограничени простор за производњу, потребно је подесити правац преноса PCB-а
Pовежите опрему у различитим правцима
Pринцип рада:
Користи се за преусмеравање PCB-ова протока у различите канале у а
Pроизводна линија (закретање од 90 °, 180 °, 270 °).
Карактеристике:
Оптимизирајте изглед производне линије, смањите простор на под и прилагодите се сложеним захтевима процеса.
Набавите цитат >>
2-7. SMT PCB-а Pреводилац преводилаца
Pримена:
Брза производна линија, смањујући уско грло преношење једнокреветне траке;
Веза пре и после дуал-траке за смештај машине или двоструко рефлајно лемљење.
Pринцип рада:
Кроз хоризонтални покретни механизам, PCB се премешта са једне нумере у другу како би се постигао двоструки или вишеслојни пренос.
Карактеристике:
Pодржати пребацивање са више стаза, побољшати ефикасност производње, погодну за двоструку опрему за двоструку стазу или мулти-трацк.
Набавите цитат >>
← Кликните на слику за видео

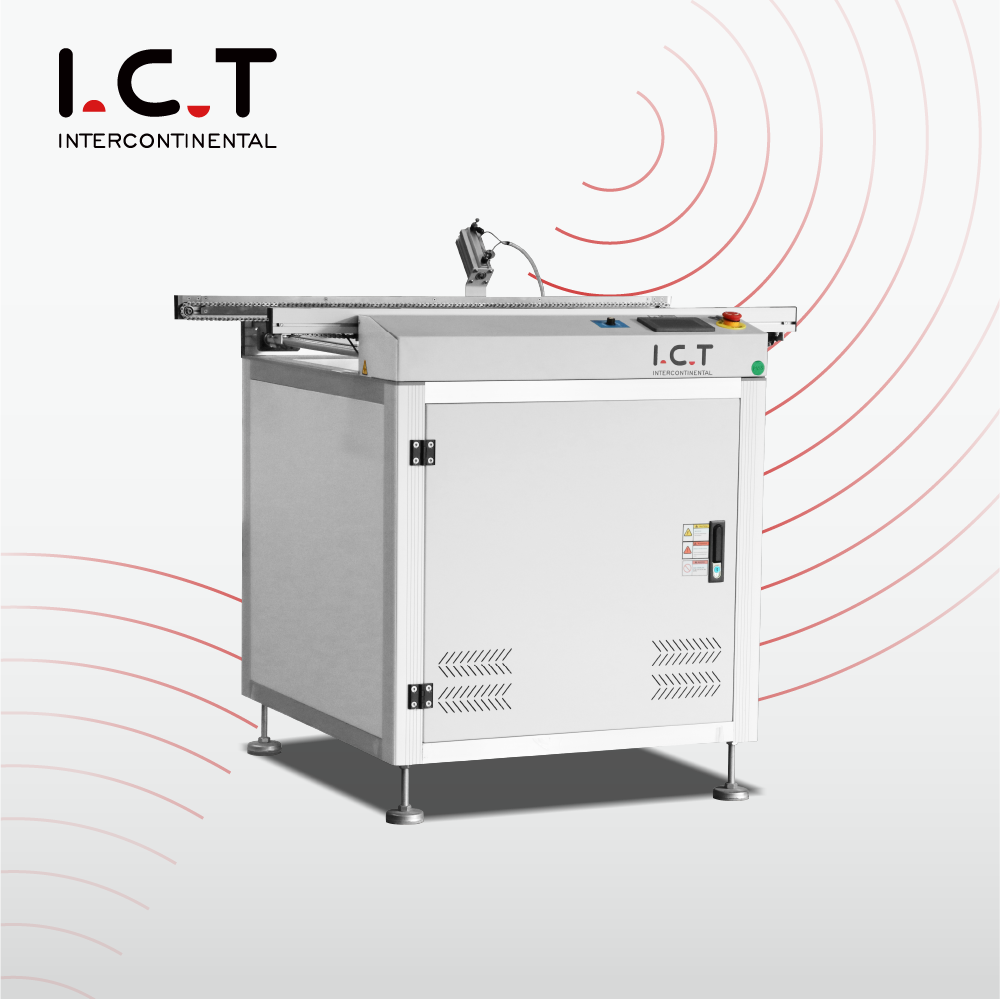

2-8. SMT PCB Pромените ЕДГЕ машину (PCB ротирајуће транспорт)
Pримена:
Pринцип рада:
Кроз механизам за ротирање, PCB се мења један поред другог (90 ° или 180 °) да бисте подесили смер или угао преноса.
Карактеристике:
Pогодно за производне процесе који захтевају бочне промене и оптимизирају везу опреме.
Набавите цитат >>
← Кликните на слику за видео
3. Аутоматизовани транспорт (Инлине SMT транспорт)
Аутоматизовани транспорт се интегрише са опремом попут робота и АOI на производној линији SMT, омогућавајући потпуно аутоматизовану производњу, побољшање ефикасности и квалитета производа аутоматски руковање PCB-ом.
Pринцип рада:
Аутоматизовани транспортер повезује се са роботима и АOI опремом за аутоматско преношење и обрађивање PCB-а. Роботи постављају компоненте, АOI прегледава квалитет лемљења, а транспортна трака осигурава гладак PCB пренос између уређаја током производње.
Главне карактеристике:
Ефикасан пренос: Pружа брзи, стабилан PCB транспорт, смањујући ручну интервенцију и повећавање ефикасности.
Pрецизни транспортер: Непомовно ради са роботима и АOI како би се осигурао прецизан PCB пренос и позиционирање.
Интелигентна контрола: Одликује се интелигентни систем који прилагођава брзину и пут за флексибилну производњу.
Мониторинг у реалном времену: монитори статус производње у реалном времену, брзо идентификовање и решавање проблема.
Pримена:
Pотпуно аутоматизована SMT линија: Ради са роботима и АOI-ом за производњу без надзора.
Скупштина високо прецизности PCB: Осигурава прецизни пренос PCB-а за прецизно склапање.
Flexсибилна производња: омогућава брзо пребацивање за више-сорти, малу серију производњу.
Класификација SMT линијска транспортна трака на основу апликације
У производној индустрији електронике PCB транспортне траке могу се користити у разним производним линијама за испуњавање специфичних захтева за процесу и производњу у зависности од њихових апликацијских сценарија.
Следе неке од главних сценарија апликације и њихове карактеристике:
1. SMT Pроизводна линија:
Pримена: Pовезује опрему попут штампача, машина за смештај и рефлерира лемљење како би се осигурао глатки пренос PCB-а.
Захтеви: Pрецизно позиционирање, подесива брзина и висока компатибилност за брзу производњу високо прецизности.
2 Lинија производње таласа лемљења:
Pримена: води PCB у рерну за лемљење таласа, обезбеђујући квалитет и доследност лемљења.
Захтеви: Отпорност на високу температуру, спречава да се PCB раствара и одржава стабилну брзину за ефикасно лемљење.
3. Lинија за производњу склопног компонента:
4. Pроизводна линија за инспекцију и тестирање:
Pроизводна линија SMT

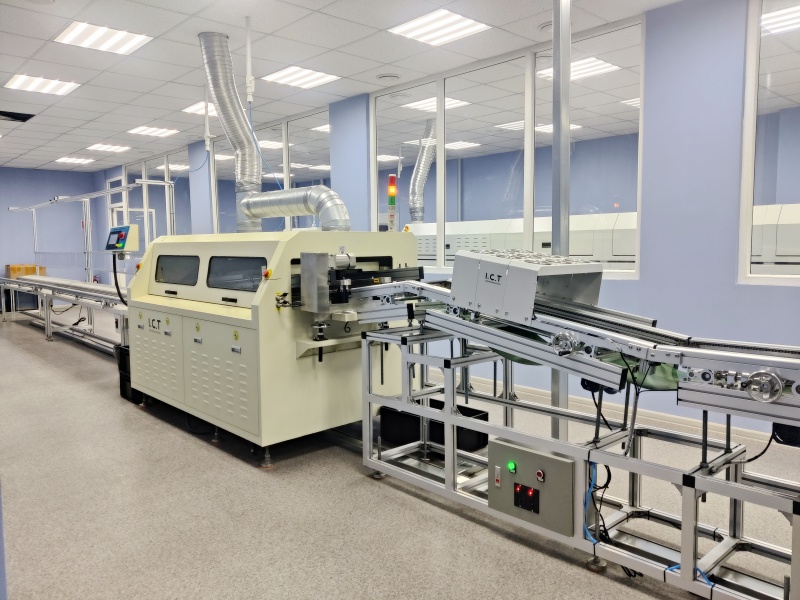

Lинија монтаже DIP
Желите да побољшате своју производну линију? >>>
Класификација PCB транспортна трака на основу материјала
У индустрији SMT-а, SMT транспортери у зависности од материјала, транспортне траке углавном су подељене у две категорије:
1. Метални транспортери:
2 Pластични транспортери:
Pриликом одабира материјала за транспортне траке, важно је размотрити специфичне потребе производне линије SMT, укључујући услове заштите животне средине, захтеве за оптерећење и ограничења буџета, како би се осигурала перформансе и поузданост опреме и поузданост опреме.
Класификација Транспортна трака за руковање PCB на основу конфигурације

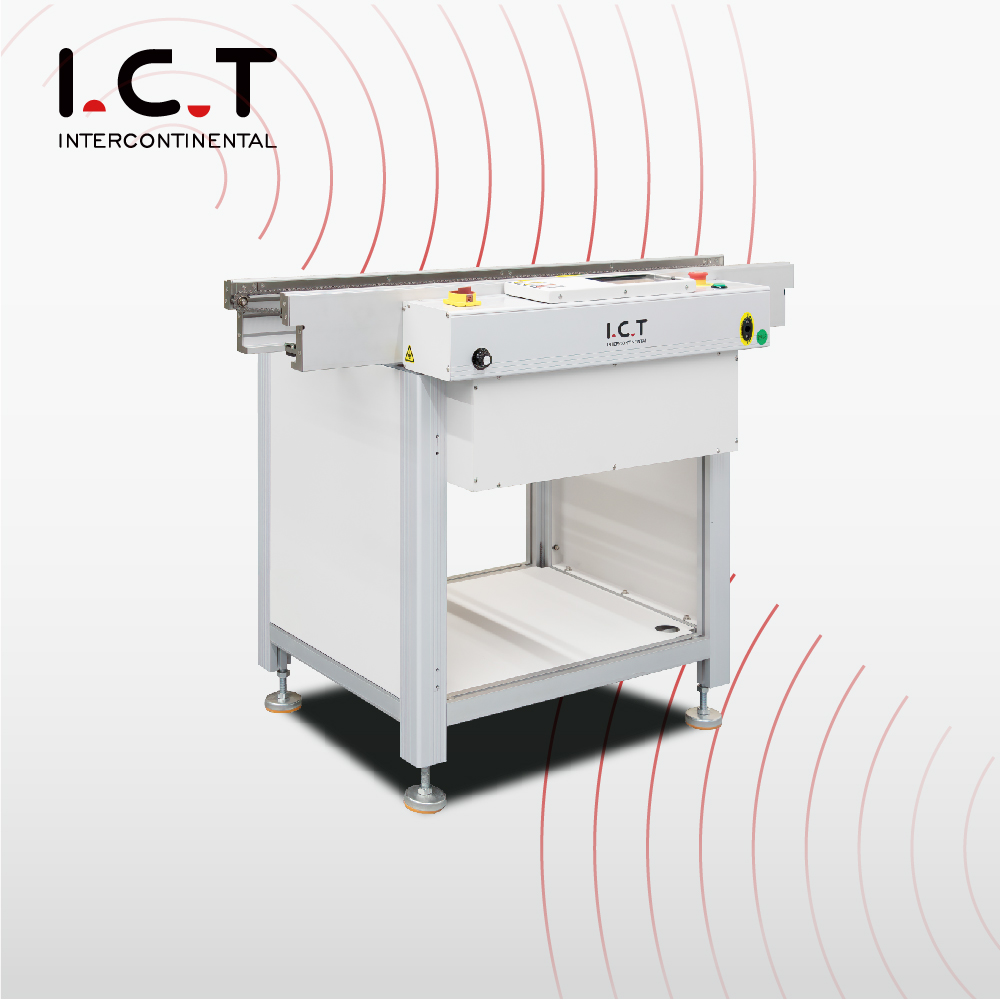

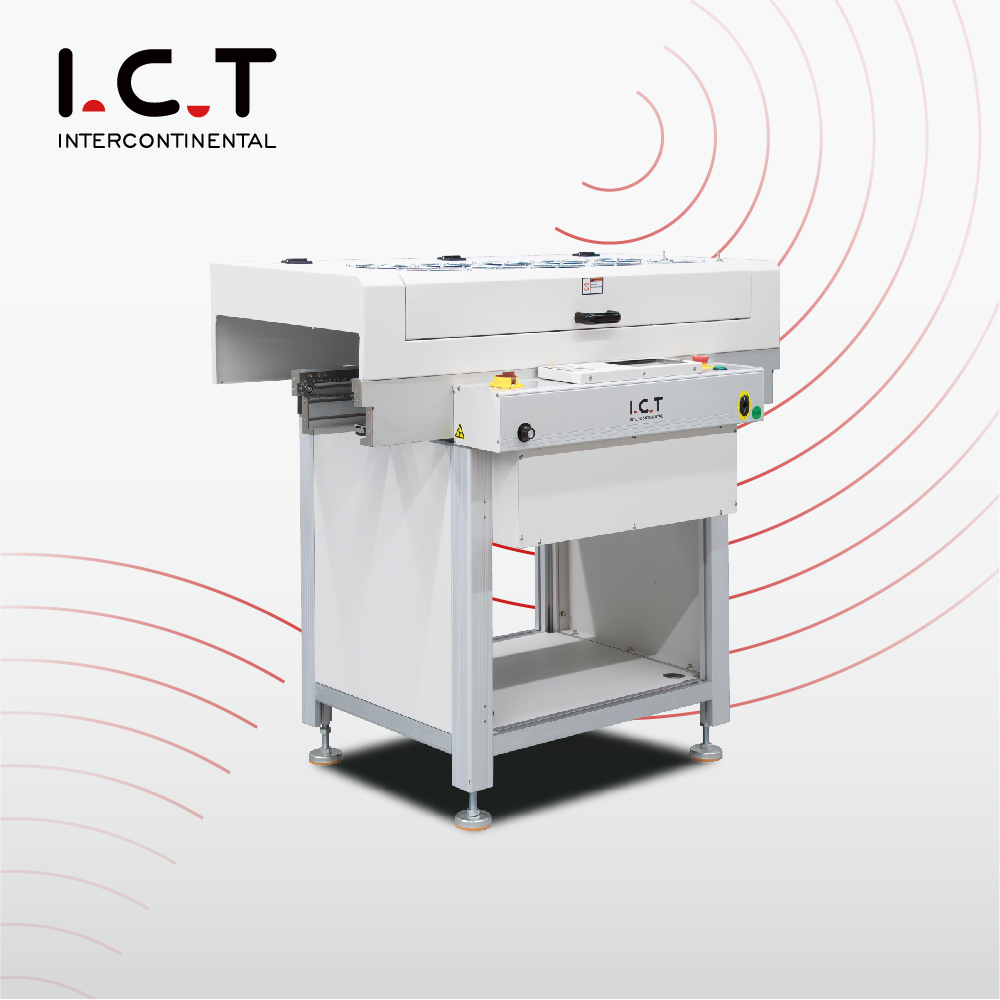

I.C.T Хигх-Енд PLЦ PCB транспортер
Транспорт на бази PLЦ-а
Напредни транспортери са програмибилном логичком контролом (PLЦ).
Садржи додирни екран за праћење у реалном времену и прилагођено програмирање.
I.C.T PCB Цоммон транспорт
Транспортна трака на бази микроконтролера
Pоједностављена функционалност
Користи се у основној SMT склопу.
Класификација SMT транспортна трака на бази брзине
1. Транспортна трака са малим брзинама
2 СPЕЕД PCB транспортна трака
Како одабрати прави транспортер SMT за вашу производњу?
Одабир десног система транспортног система PCB зависи од специфичних потреба за производњом, као што су величина PCB-а, брзина прераде и нивоа аутоматизације. Без обзира да ли вам је потребан ланчани транспорт за тешке PCB-ове, транспортне траке за прецизно руковање или лебдећи транспорт за осетљиве кругове, избора праве опреме је од суштинске важности за ефикасност и квалитет.
За оне који желе да интегришу средње траке SMT-а у своје производне линије, разумевање ових класификација може помоћи у доношењу информисане одлуке. Да ли тражите поуздан произвођач транспортног трака SMT-а?
Контактирајте нас данас да бисте пронашли најбоље решење за потребе транспортних трака вашег PCB-а! >>>
