Горњи савети за спречавање празнина у БГА лемљењу са рефнловском рерном

Да бисте спречили празнине у БГА лемљењу приликом коришћења опреме од произвођача реаллог регра у Кини , важно је поставити прецизни профил рефлов. Одаберите висококвалитетни лемљење пасте и контролирајте ниво влаге пажљиво. Увек следите најбоље праксе за управљање материјалном руковањем и управљањем процесима. У модерној фабрици електронике, празнине у зглобовима БГА лемље обично се чувају испод 25% како би се осигурало поуздане перформансе. Велики или кластерирани празнини могу ослабити зглобове лемљења и смањити свој животни век , посебно за време лемљења БГА у процесу рефла-а. Кључно је пратити сваки корак помно, јер локација и величина празнина могу утицати и на квалитет и трајност вашег лемљења. Многи произвођачи пећнице од рефла у Кини сада нуде напредна решења како би се смањила празнине током лемљења БГА.

Кључни приказивају се

· Подесите профил оглашавања праве топлоте и време. Ово помаже нижим празнинама и чини снажне сочке лемљења. Користите добру пасту Лемдер и рушите га на прави начин. Ово зауставља гасове и воду из заробљених и изазивања празнина. Дизајн шаблоне тако да гасови могу да побегну током лемљења. Ово помаже зауставити велике празнине испод БГА. Држите влажност ниске и пеците делове пре лемљења. Ово уклања воду и спречава зглобове од пуцања. Проверите спојеве лемљења са рендгенским алатима да бисте пронашли скривене празнине. Држите ниво празнине испод предложених ограничења за бољу поузданост.

БГА лемљење: Спречите празнине

Зашто празнина су битна

Када радите БГА лемљење, морате да гледате на празнине. Празнине су сићушни џепови гаса или флукса унутар сола за лемљење. Ови празнини могу да чине заједнички слабији и узрокују да касније не успе. Заједничко празнина средства за лемљење отежава зглоб да се помера топлота и струју. Ако игноришете празнине БГА лемљења, ваш уређај можда неће радити добро или може престати да ради. Многи произвођачи електронике постављају строга правила за поништавање да ствари буду поуздане. Увек треба да покушате да зауставите празнине и наставите да се солински празнине за лемљење под дозвољеним лимитом.

Савет: Често проверите свој рад да бисте пронашли празнине БГА РОЛДЕР рано и заустављање уобичајених БГА оштећења.

Главни узроци празнина БГА Лемдер

Можете боље да престанете да знате да знате како се дешавају. В. БГА Лемдер Воиди обично почињу током процеса рефла-а. Када се лемљење топи, покушава да се придржава плоча и пасте за лемљење. Понекад се флукс у пасти заробљен ако спољна страна ударних удара брже од унутрашњости. Овај заробљени тотак се претвара у пару и израђује притисак, али лемљење можда неће остати довољно дуго да би испала паре да изађе. Ово чини празнине БГА лемљења унутар зглоба.

Главни разлози празнина су:

1. Лемдење залеђене грешке које су стављале превише или премало пасте на јастучићу.

2 Профили лоших рефлана рела који не дају довољно времена да га гасови напусте.

3. Коришћење пасте за лемљење високим тачкама кључања токсује које заробите паре.

4. Прљави делови или ПЦБ који заустављају лемљење да удеси право.

5. Не складиштење или руковање лемљењем у праву, што га мења и изазива више празнина.

Можете снизити празнине фиксирањем профила за подмазивање , бирање пасте лемљених лешења и одржавање процеса чистим. Многи стручњаци кажу да користе спорну температуру рампу и дуже време. За БГА лемљење без олова, требало би да циљате на врхунцу температуре од око 245 ° Ц за даске са деловима на њима. Вакуумски подрагњеник такође вам може помоћи да зауставите празнине повлачењем заробљених гасова. Увек проверите свој процес и материјале како бисте одржали празнине БГА лемљења и прате зглобове.

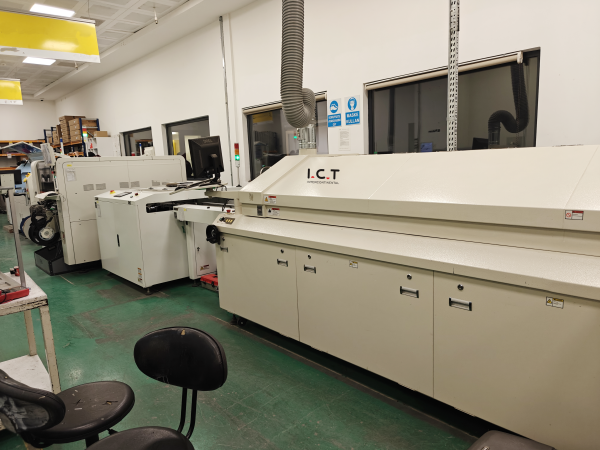

Оптимизација профила профила

Извор слике: Пекелс

Боље да ваш профил за подрамање буде одличан начин за нижи заношење средњег пражњења у БГА Скупштини. Морате да гледате температуру, време и ваздух током лемљења за преусмјеравање. Ово вам помаже да добијете снажне и поуздане зглобове. Ако пажљиво промените подешавања за рефЛОВЕ, можете добити мање празнина и да се процес учини старнијим.

Контрола температуре

Морате да изаберете праву температуру за сваки корак у одмаралишту. Почните са спором брзином рампе, око 1 ° Ц до 3 ° Ц у секунди . Ово чува одбор сеф од топлотног удара и пушта гасове да оду. Већина произвођача каже да се користи рампа стопа 1-2 ° Ц / с за малу пасту за лемљење или фино постављање бас. Ово помаже да престане са проблемима попут бала за лемљење и надгробљењем.

У фази намотавања држите температуру између 155 ° Ц и 185 ° Ц током 30 до 120 секунди. Ово омогућава да се плоча и делови равномерно загреју. Али ако се превише дуго или превише вруће, можете добити више оксидације и празнина. За вршну фазу поставите температуру између 230 ° Ц и 245 ° Ц за лемљење без олова. Проверите да ли је врх најмање 15 ° Ц веће од тачке топљења Лемљења. Држите ово за 45 секунди или више. Ово помаже добро да се добро држи за лепљење и пушта гасове да побегну.

Савет: Ставите термопорове на различита места на БГА и ПЦБ. Ово вам помаже да проверите топлоту и снижава шансу за солидну празнину Лемдење.

Време и пребивање

Вријеме је веома важно у лемљењу од рефла-а. Вријеме изнад ликвидате (тал) је већина за прављење тока и спуштање празнина. Покушајте да чувате тал између 60 и 90 секунди. Ово даје време флукса да очисти оксиде и омогућава гасовима да се нађу пре него што се средство за лемље.

Не журите са корацима. Ако идете пребрзо у рампи или натопите, умазите гасове унутар споја. Ако прођете предуго натопите или врхунцу, можда ћете повредити осетљиве делове или изазвати друге проблеме. Морате да гледате време на сваком кораку и понекад покушајте различите начине. Многи стручњаци кажу да чинећи профил савршени предузима праксу, али ови савети ће вам помоћи да добијете добре резултате.

Употреба азота и симпатичне киселине

Зрак у вашој ревни пећи је важан за квалитет заједничког лешења. Азотнички гас гура кисеоник и зауставља оксидацију. Ово чини чистије и јаче спојеве лемљења. Азот такође помаже да се солдер прошири и снижава број празнина у БГА и преносним скупштинама.

Пар формалне киселине је још један начин да се смањи празнине током лемљења за преусмеравање. Ако користите формат киселину у вакуум рефрове пећи , направите смањење ваздуха који чисти оксиде од делова, зглобова лемљења и ПЦБ површина. Ово помаже бољем штапу за лемљење и чини мање празнина. Ово је веома важно за напредни БГА паковање. Велике индустрије попут ваздухопловства и аутомобилских производа користе ову методу да удовољи строгом правилима поузданости.

НАПОМЕНА: Увек проверите ниво кисеоника и промените мравље киселину и наточите се да бисте добили најниже неважне стопе.

Ако контролишете температуру, време и ваздух, можете снизити заједничку празнину Лемдер и учинити да БГА склопови буде поузданије. Запамтите, топлотни профилирање и прецизно подешавање Ваш процес је потребан за стабилно, висококвалитетно лемљење за преусмјеравање.

Пасте и материјали за лемљење

Залепите формулацију

Бирање десне пасте за лемљење помаже у заустављању празнина у лемљењу БГА. Паста треба да има праву мешавину растварача . Ово омогућава да гасови изађу када то загрејете. Држи их да се заглаве унутра. Добро влажење значи да паста може добро да очисти јастучић. Ово помаже да се снажно лемље. Ако користите пасту са добру површинску напетост, то се боље простире и чини мање празнина. Флукс не би требало да има превише нестатилних ствари. Ако има превише, може блокирати лоптице за лемљење да падне и замку гасове. Покушајте да пронађете пасту за лемљење са Росином који се топи на ниској температури. Ово помаже да се флукс добро сналази током ретрове. Користећи мање росина него што је нормално активатори раде на време. Такође зауставља лоптице за лемљење да се држе заједно.

Савет: Увек прочитајте технички лист за пасту за лемљење. Произвођач ће навести ствари које помажу у нижим празнинама у БГА лемљењу.

Складиштење и руковање

Складиштење и руковање лемљењем залепи на прави начин чува зглобове БГА лемљења. Ставите пасту за лемљење на хладно и суво место. Држите делове и ПЦБ у чистом подручју да зауставите прљавштину и рђу. Слиједите правила осетљива на влажност да бисте одржали проблеме са водом. Користите сигурност ЕСД када додирнете било које материјале. Када штампате пасту за лемљење, користите добре шаблоне. Проверите да ли се рупе одговарају вашем изгледу БГА. Контролишите колико залепите лемљење које користите. Требало би да покрије око половина до већине јастучића . Ово вам помаже да сваки пут добијате исте резултате. Увек подесите свој профил за подмазивање да одговара пасте и делови за лемљење. Коришћење азота у рерни такође може помоћи заустављеном рђу и нижим празнинама.

Конзистентност апликације

Стављајући пасту за лемљење на исти начин сваки пут када се БГА лемљење зглобова снажне. Празнине се могу догодити када гасови одсуствују током рефлатора. Ако користите премало пасте за лемљење или ток, гасови се можда неће извући. То може изазвати више празнина. Тип и снага тока у вашој пасти много. Ако флукс није довољно јак , гасови остају унутра и праве празнине. За керамичку БГА потребан вам је више пасте за лемљење. То је зато што пакет даје мање лемље од других.

Напомена: Увек проверите пасту за лемљење пре него што се ребЛЛЕ. Стављајући га на исти начин сваки пут смањује празнине и чине БГА лемљење боље.

Возила и компонента

Компоненте за печење

Морате да држите влагу од багијских компоненти пре лемљења. Ако вода уђе у лоптице за лемљење, то може учинити празнине током обраћања. Ако мислите да ваши БГА делови имају влагу, испеците их пре него што их користите. Печење извади воду и помаже у заустављању пукотина или слојева од пилинг-а. Већина стручњака каже да је БГА делови на 125 ° Ц током 24 сата ако су били у ваздуху предуго или ако нисте сигурни у складиштење. Увек следите правила из произвођача и група попут ИПЦ-а и Једец-а. Чувајте своје БГА делове у посебне кесе са паковима за сушење. Држите влагу испод 40% РХ. Не покушавајте да поправите оштећења влаге печењем након рефлације. Једном када се догоди оштећења, не можете је поништити. Користите Кс-Раи или Ц-САМ да бисте тражили скривене празнине или пукотине након лемљења.

Савет: Боље је зауставити проблеме него их поправити. Увек пеците и чувајте своје БГА делове на прави начин пре него што се ребљели.

Контрола влажности

Морате да држите влагу ниску у свом радном подручју да зауставите празнине у БГА лемљењу. Висока влага може учинити флукс под деловима упијају воду. Ово може формирати филмове који узрокују више празнина и праве спојеве мање јаким. Ако ваш радни простор има мале празнине или уске конектора, заробљени ток и лоши ток гаса могу погоршати ствари. Држите собу сувом и користите добар проток ваздуха како бисте помогли гасовима да изађу током лемљења. Боље прелазни и паметни дизајн , попут већих размака између делова, такође помажу у нижем флукви и празнинама. Увек проверите своје радно подручје и промијените ствари ако је потребно да бисте БГА зглобови одржали јаке.

· Влажност може проузроковати:

о празнине унутар лопти за лемљење или на зглобовима

о заробљени ток гасови

о зглобови који се смањују и пукну

о Зрачне џепове из Виаса

НАПОМЕНА: Ако следите правила ИПЦ-610Д и ИПЦ-7095А , можете задржати празнине на сигурним нивоима.

Шаблон и постављање

Дизајн шаблона

Можете смањити празнине у БГА лемљењу променом дизајна стенцила . Када штампате пасту за лемљење, требало би да креирате стазе за гас да бисте побегли под БГА. Користите узорке попут 5-коцкица, окна за прозор, крст отвор или радијалне облике . Ови обрасци помажу гасовима да се преселе пре него што се смирило средство. Ако имате термичке јастучиће, раздвојите велике површине пасте за пасту за постребљење узорке. Ово омогућава заробљени гас да побегне и држи зглоб снажним.

· Поделите велики отвори шаблона у мање. На пример, користите четири мале апертуре уместо једног великог.

· Поправите одобрења путем рупа. Ово зауставља пасту за лемљење да тече у виаса и изазива празнине.

· Пробајте дебљи шаблон, као што је 0,2 мм, али држите исти запремину за пасту за лемљење. Ово даје више простора за гас да би се побегао.

· Користите агресивни флукс са мањим подељеним маскима и нема маске за лемљење. Ова метода добро функционише и не додаје трошкове.

Ове промене помажу вам да избегнете празнине и олакшавају преправу БГА. Не морате да мењате свој лемљени паста или профил ребллов. Само морате да подесите свој шаблон.

ЛОЛДЕР БАЛЛ И ПАСТЕ ПОСТАВЉАЊЕ

Морате да ставите лоптице за лемљење и лемљење пасте са пажњом током поновног прераде БГА. Ако користите превише или премало пасте за лемљење, можете добити слабе зглобове или додатне празнине. Увек проверите да ли је лопти за лемљење седе на правом месту на јастучићима. Користите шаблон који одговара вашем БГА изгледу. Ово вам помаже да добијете исту количину пасте за лемљење на сваком подлогу.

Добар поступак пласмана помаже вам да избегнете хладне спојеве. Хладни зглобови се дешавају када се лемљење не растопи у потпуности. То може касније да доведе до проблема са БГА-ом. Требали бисте користити сталну руку и праве алате за постављање лопти за лемљење и пасту за лемљење. Ово држи ваше БГА спојеве снажне и спремне за прераду ако је потребно.

Компонента

Компонентни хонорповање може проузроковати велике проблеме током поновног прераде БГА. Ако се ваш БГА или плоча савија током грејања, можда ћете видети неравне зглобове лемљења или додатних празнина. Исплатање може подићи неке лоптице за лемљење са јастука, чинећи заједничке слабе. Треба да контролишете температуру за обраћање и користите споро загревање да бисте престали да испалите.

· Чувајте своје БГА делове равне и суве.

· Користите станицу за прераду чак и грејањем.

· Проверите да ли пре и после преправљања.

Ако видите да испаднете, можда ћете морати да прилагодите свој поступак или замените део. Пажљиво руковање и праве алате помажу вам да избегнете преправу питања и чувајте БГА зглобове поуздане.

Вакуум рефлеров за солидну празнину

Како функционише вакуум рефловс

Вакуум рефлов је посебан начин да се ослободите заробљених гасова. Помаже у нижим празнинама у зглобовима Лемдер. Ставите своју БГА монтажу у рефров рерну која прави вакуум. Када се лемљење топи, пећница извуче ваздух. То омогућава гасови и флукс остављају солдер спој. Завршите са мање празнина и јачи зглобови.

Можете променити колико дуго и колико је јак вакуум. Већина пећница користи вакуум одмах након што се лемљење топи. Ово омогућава размацима за пуњење лемљења док гасови не би побјегли. Ова метода добро функционира за БГА пакете и остале делове који морају бити веома поуздани. Видећете много мање празнина него са нормалним рефЛОВ-ом. Многи људи постају празнине млађи од 2% са вакуумским рефЛОВ-ом . Нормалан ретлов често оставља 10% или више.

Савет: Гледајте какцију вакуумског циклуса. Превише вакуума или лошег времена може направити прскање или неравне спојеве.

Када користити вакуум рефЛОВ

Вакуум рефлов није потребан за сваки посао. Користите га када су вам потребни врло ниски празнини или када нормалан ретлов не ради довољно добро. Студије показују да се вакуум ретлов највише у овим случајевима највише помаже:

· ЛЕД монтажа, где је готово није потребна празнина за добар топлотни проток и дуг живот.

· Висока поузданост БГА лемљење, као у аутомобилима или авионима.

· Пројекти у којима нормално лемљење пасте и ток не дају довољно неважеће празнине.

· Када морате имати празнине испод 2% за најбоље резултате.

Вакуум рефлов даје бољи зглобови, али то кошта више и потребно је више корака. Можете радити спорије и требате више тренирати свој тим. Стручњаци кажу да морате добро да планирате свој процес да зауставите прскање или дуге циклусе.

Напомена: Вакуум рефлов је најбољи када је ваш посао потребан додатни рад и трошкови. За већину БГА лемљења, добар профил рефла може бити довољан.

Прегледајте и тестирајте празнине БГА лемљења

Рендгенски и визуелни преглед

Морате добро да проверите своје зглобове како бисте били сигурни да раде. Гледајући их помажу вам да пронађете пукотине или паметно лемљење споља. Али не можете да видите у зглобу само са твојим очима. За скривене проблеме потребни су вам посебни алати. Рендгенски преглед омогућава вам да погледате у зглоб. Помаже вам да пронађете празнине или пукотине које би могле пробити зглоб. Нове Кс-раи машине користите Смарт Софтваре за мерење празнина брзо и удесно. Можете чак и да направите 3Д слике да видите где је сваки проблем.

Ево стола која показује како раде различите методе инспекције :

Можете видети како ове методе раде у доњем графикону:

Рендгенски преглед је најбољи начин да се пронађе и мери празнине без кршења споја. Потребни су вам обучени људи или паметне програме за читање рендгенских слика. Само гледање зглоба није довољно да пронађете скривене празнине. Увек користите оба начина да добро провјерите БГА спојеве. Ако вам недостаје празнина, могли бисте добити зглоб хладног лемљења који би се касније могли сломити.

Прихватљиви нивоини нивои

Морате знати правила колико празнина је у реду у зглобовима. Већина правила каже да је највећа неважна област требало да буде мања од 25% зглоба , као што се види на рендгенским сликама. Неки нови извештаји кажу да је до 30% у неким случајевима у реду. За важне јастучиће стручњаци кажу да празнине буду празнине млађи од 10% до 25%, у зависности од тога где су.

Увек треба да проверите своје зглобове да бисте били сигурни да следе ове границе. Ако видите празнине веће од једне трећине величине кугле, морате да поправите свој поступак. Одржавање празнина у сигурном распону помаже заустављање неуспеха и ствара снажне, добре зглобове.

Можете добити добар БГА лемљење ако управљате својим поступком и користите добре материјале. Покушајте да користите мању рупама шаблоне и мање лемљења пасте када радите БГА преправу. Направите претреат и натопите кораке дуже, тако да токући гасови могу отићи. Увек изаберите пасту од висококвалитетног лемљења и поставите свој рефров рерну на прави начин. За БГА прераду, држите ваздух сув и размислите о употреби вакуум-а да бисте добили најмање празнина. Сазнајте више о новим легурама Лемдер, бољи флукс и паметне фабричке алате . ако наставите да побољшате свој прерад који је боље, ваше зглобове ће остати снажни и имати мање празнина.

Постављана питања

Шта узрокује највише празнина у БГА лемљењу?

Често видите празнине због заробљених гасова од тока за пасте Лемдера, лоша профила за подражавање или превише влаге. Прљаве површине и лош дизајн шаблона такође повећавају празнине. Увек проверите свој процес и материјале да бисте смањили ове ризике.

Како можете да проверите празнине у БГА зглобовима?

Требали бисте користити рендгенски преглед . Ово алат вам омогућава да видите унутар зглобова лемљења и пронађите скривене празнине. Визуелне чекове показују само проблеме површине. Кс-Раи вам даје најбоље резултате за БГА лемљење.

Да ли је вакуум рефлов увек потребан да спречи празнине?

Не, не треба вам увек вакуум рефЛОВ . Често можете да контролишете празнине добром профилом од рефла и висококвалитетне пасте за лемљење. Користите вакуум рефЛОВ када су вам потребни врло ниски празнини, као што су у програмима аутомобила или ваздухопловства.

Која је максимална дозвољена величина празнине у БГА лемљењу?

Треба да држите празнине испод ових ограничења за јаке, поуздане зглобове.
