Померање СМТ компоненти се дешава када компонента није монтирана у предвиђеном положају подметача током процеса бирања и постављања. Овај проблем у почетку може изгледати мали, али може довести до премошћавања лемљења, отвореног лемног споја, постављања надгробних споменика, лошег електричног контакта, прераде и нестабилног квалитета производа након преливања.
За произвођаче електронике, неусклађеност компоненти током постављања није само питање тачности машине. Може бити узроковано подршком ПЦБ-а, хабањем млазнице, положајем фидера, препознавањем вида, стањем пасте за лемљење, притиском постављања, искривљењем плоче или нетачним програмским подацима. Стабилан СМТ процес захтева да сваки део ланца постављања ради заједно.
Овај водич објашњава најчешће узроке померања СМТ пласмана и показује како инжењери могу да их реше на практичан начин.
Померање компоненте значи да је компонента постављена даље од свог дизајнираног центра подлоге. Померање се може десити у правцу Кс, И смеру, угла ротације или у комбинацији сва три. У неким случајевима, компонента је само мало удаљена од центра и још увек може проћи инспекцију. У озбиљнијим случајевима изазива видљиви дефект лема или функционални квар.
Померање СМТ компоненти се обично појављује у неколико облика:
Прво, компонента се може померити бочно од центра подлоге. Ово је уобичајено на компонентама малих чипова, отпорницима, кондензаторима, диодама и ИЦ-у са малим нагибом. Друго, компонента се може благо ротирати, што може утицати на поравнање електроде и формирање лемних спојева. Треће, компонента може да седи на ивици пасте за лемљење уместо да правилно слети на подлогу. Четврто, компонента може изгледати исправно пре поновног спајања, али се помера током поновног прелијевања због неравнотеже влажења лема.
Свака врста смене даје другачији траг. Поновљено померање у једном смеру може указивати на калибрацију машине, позиционирање плоче или померање програма. Насумично померање може указивати на нестабилност млазнице, вакуума, фидера, пасте за лемљење или подршке плоче.
Модерна СМТ производња користи мање компоненте, мањи размак између јастучића и бржу брзину постављања. Ово чини процес мање опраштањем. Мали помак при постављању који је био прихватљив за велику компоненту чипа може створити озбиљан проблем за 0201 компоненту, БГА, КФН или конектор финог нагиба.
Када компонента није центрирана, запремина пасте за лемљење више није уравнотежена. Током поновног тока, растопљени лем може повући компоненту даље од њеног исправног положаја. Ово може створити премошћавање, надгробни споменик, недовољан лем, искривљену компоненту или скривену слабост зглоба.

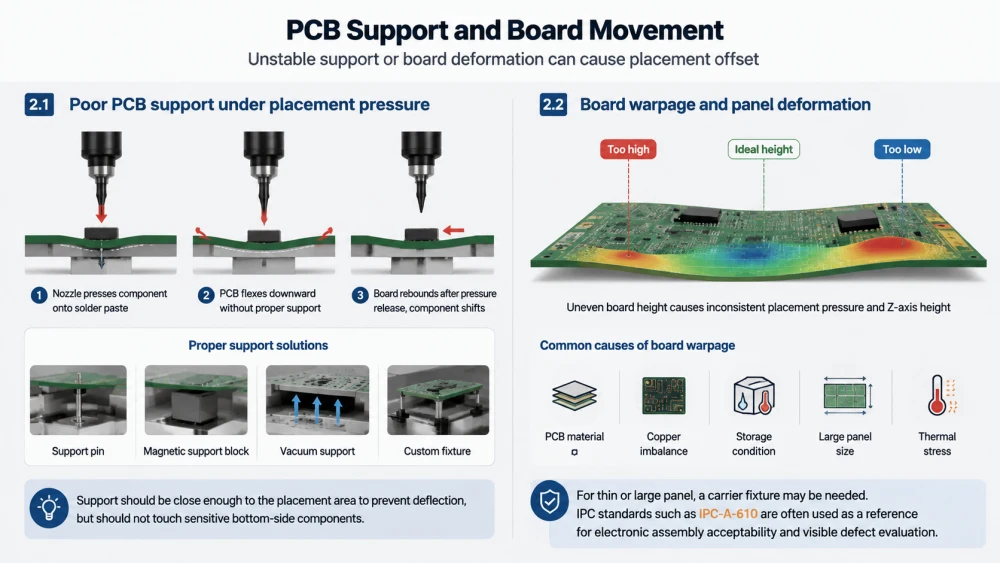

Један од најчешће занемарених узрока померања СМТ пласмана је нестабилна ПЦБ подршка. Ако се плоча помера, савија, вибрира или није правилно стегнута током постављања, чак ни машина за постављање високе прецизности не може да одржи стабилне резултате.
Током постављања, млазница притиска компоненту на пасту за лемљење. Ако ПЦБ није подржан одоздо, плоча се може савити надоле. Када се плоча одбије, компонента се може мало померити. Ово је нарочито уобичајено код танких плоча, великих панела, флексибилних ПЦБ-а или плоча са неравномерном дистрибуцијом компоненти.
Инжењери би требало да провере да ли су потпорни пин, магнетни блок за подршку, вакуумски носач или прилагођени учвршћивач правилно постављени. Ослонац треба да буде довољно близу области постављања да спречи скретање, али не би требало да додирује осетљиву компоненту са доње стране.
Искривљење ПЦБ-а може проузроковати различиту висину панела. Ако је једна област плоче виша или нижа од очекиваног, притисак постављања и висина З осе могу постати недоследни. Неке компоненте могу бити превише притиснуте, док друге једва додирују пасту за лемљење.
Искривљење плоче може бити последица ПЦБ материјала, неравнотеже бакра, услова складиштења, величине плоче или топлотног напрезања. За танке или велике плоче, можда ће бити потребан носач. ИПЦ стандарди као што је ИПЦ-А-610 се често користе као референца за прихватљивост електронског склопа и процену видљивих недостатака.
Млазница је директна контактна тачка између СМТ машине и компоненте. Ако млазница не може безбедно и централно да одабере компоненту, померање постављања постаје врло вероватно.
Истрошена млазница може изгубити своју равност или способност заптивања ваздуха. Прљава млазница може имати остатке флукса, прашину, честице лемљења или лепљиви материјал на површини хватача. Нетачна величина млазнице можда неће одговарати телу компоненте, узрокујући нестабилно подизање и нетачно центрирање.
За мале компоненте, стање млазнице је критично. Ако је млазница превелика, може додирнути суседну компоненту у џепу траке. Ако је премала, можда неће пружити довољну силу држања. Ако је врх млазнице оштећен, компонента се може ротирати током брзог кретања главе.
Проблеми са вакуумом могу довести до померања компоненте између подизања и постављања. Ако је вакуумски притисак слаб, нестабилан или одложен, компонента може да клизи по врху млазнице. Ово се често појављује као померање случајног постављања, испуштена компонента или повремено неуспех у препознавању.
Инжењери треба да прегледају млазницу, вакуум филтер, вакуумску цев, заптивку главе, избацивач и вредност вакуумског сензора. Стабилна крива вакуума је често кориснија од само провере да ли машина пријављује аларм.

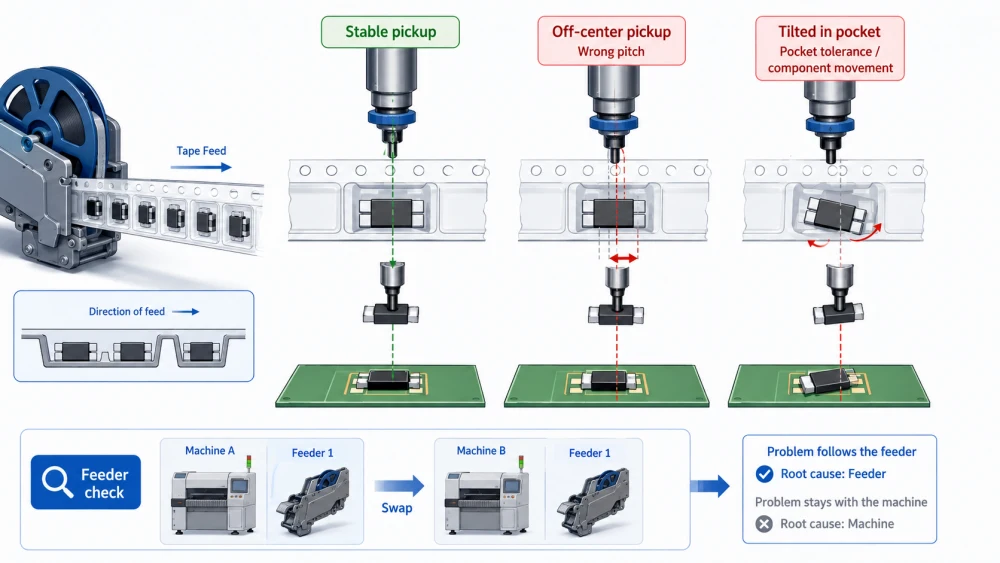

Грешка фидера је још један главни узрок неусклађености компоненти током постављања. Ако компонента није правилно представљена у џепу за траку, млазница је може извући ван центра. Машина га и даље може поставити, али позиција компоненте може да се помера или ротира.
Када су корак довода, напредовање траке или координате подизања погрешне, компонента неће седети испод центра млазнице у тренутку подизања. Ово ствара нестабилно подизање. Систем вида може исправити малу грешку, али не може у потпуности да реши лоше механичко стање подизања.
Уобичајени знаци укључују поновљене грешке при преузимању, компоненту која стоји под углом на млазници, високу стопу одбацивања и помак при постављању који се појављује само на једној позицији улагача. Ако проблем прати улагач након замене положаја, улагач је вероватно основни узрок.
Нека компонента се може померити у џепу траке пре преузимања. Ово се може десити са веома малим компонентама, лабавим паковањем, оштећеном носећом траком или вибрацијама током индексирања фидера. Ако је компонента већ нагнута или померена у џепу, млазница може да је закачи у погрешном центру.
Инжењери би требало да провере затегнутост траке поклопца улагача, укључивање ланчаника, калибрацију улагача, висину подизача и стање џепова компоненти. Квалитет паковања материјала може директно утицати на стабилност постављања.

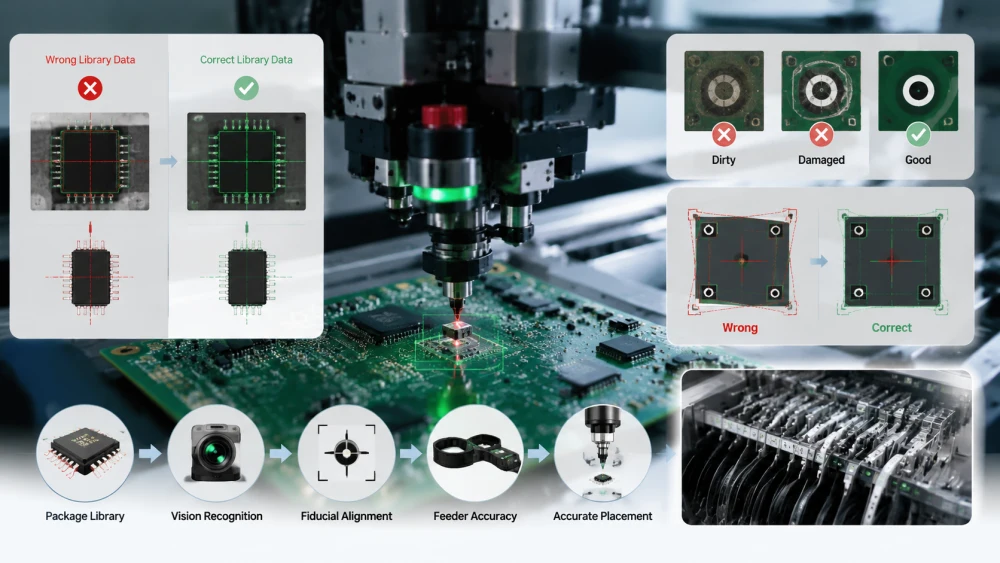

СМТ машински вид је дизајниран да исправи положај компоненте пре постављања. Међутим, ако су подаци о визији, осветљењу, библиотеци пакета или фидуцијалном препознавању погрешни, машина може да израчуна нетачан помак.
Свакој компоненти је потребна тачна величина, обрис тела, положај електроде, дебљина, поларитет и параметар препознавања. Ако су подаци библиотеке компоненти погрешни, камера може препознати погрешну ивицу или средишњу тачку. Машина тада може поставити компоненту према вредности лажне корекције.
Ово је уобичајено након увођења новог производа, замене компоненти, копирања библиотеке или ручног уређивања података. Инжењери би требало да упореде стварну компоненту са подацима библиотеке, посебно за сличне типове пакета који изгледају скоро исто, али имају различиту величину тела или геометрију електроде.
Ако је фидуцијал плоче прљав, оштећен, лоше дизајниран или погрешно препознат, цео координатни систем плоче може да се помери. У овом случају, многе компоненте могу показати помак у сличном правцу. Проблем можда није глава за постављање; то може бити референца за поравнање плоче.
Фидуциалне ознаке треба да имају јасан контраст, довољно зазора и стабилну дефиницију лемне маске. Машина треба доследно да препозна тачну тачку пре почетка постављања.
За шири оквир за решавање проблема који повезује симптоме вида, фидера, подизача и млазница, инжењери такође могу прегледати овај СМТ водич за решавање проблема за одабир и постављање.
Нешто померања није узроковано самом машином за постављање. Компонента може бити правилно постављена, али стање пасте за лемљење узрокује њено померање пре или током поновног тока.
Ако је запремина пасте за лемљење неуједначена између два јастучића, компонента се може повући у страну са јачом силом влажења током повратног тока. Ово је чест узрок померања надгробних споменика, искошења и малих струготина.
Неуједначена запремина пасте може бити последица зачепљења шаблона, лошег дизајна шаблона, неправилног односа отвора бленде, недовољног чишћења, лошег притиска брисача или нестабилне брзине штампања. СПИ подаци могу помоћи у потврђивању да ли смена почиње пре постављања или после рефлов.
Лемна паста мора држати компоненту на месту пре поновног прелијевања. Ако је сила лепљења пасте слаба, компонента се може померити током преноса плоче, вибрација транспортера или постављања оближње компоненте. Паста која је била предуго изложена може да се осуши, док паста која је погрешно ускладиштена може изгубити стабилно штампање и перформансе држања.
Тимови за процесе треба да контролишу складиштење пасте, одмрзавање, мешање, интервал штампања и чишћење шаблона. ИПЦ Ј-СТД-001 стандард је корисна референца за захтеве процеса залемљене електричне и електронске монтаже.

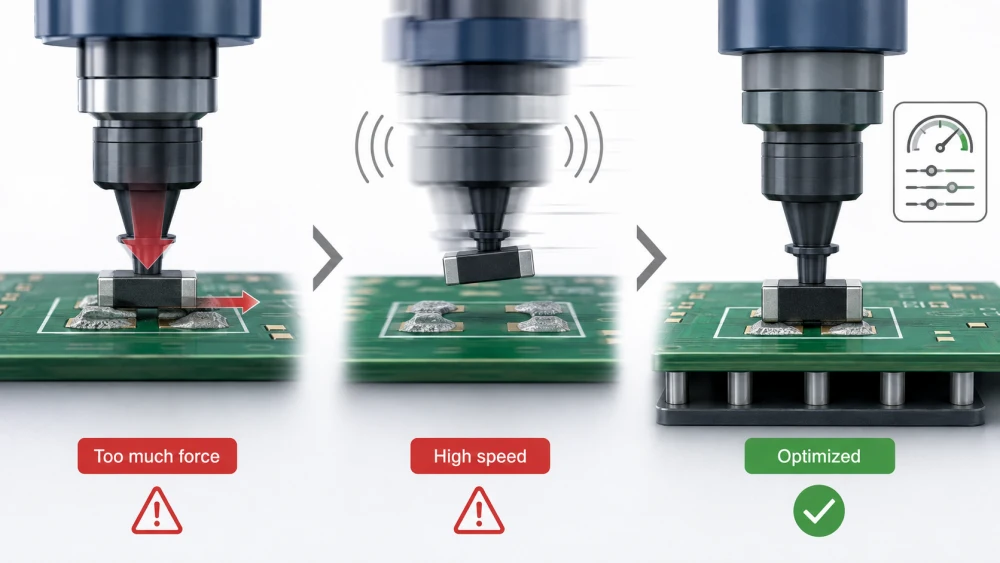

Подешавања машине могу директно утицати на тачност постављања. Програм који добро ради при малој брзини може створити помак при пуној брзини производње ако убрзање, сила постављања или висина З-осе нису оптимизовани.
Ако је сила постављања превисока, компонента може клизити по пасти за лемљење уместо да нежно слети. Ово је вероватније када је депозит пасте висок, јастучић је мали или компонента има глатку доњу површину.
Прекомерна сила такође може оштетити деликатну компоненту или створити скривени стрес. Инжењери би требало да оптимизују силу постављања према типу компоненте, величини паковања, подршци плоче и стању пасте.
Велика брзина постављања побољшава излаз, али такође повећава вибрације, напрезање убрзања и ризик од померања компоненти. Ако се глава помера превише агресивно, компонента се може померити на млазници пре постављања. Ако је подршка плоче слаба, брзо постављање може погоршати помак.
Практичан приступ је привремено смањење брзине током решавања проблема. Ако се померање побољша, процесни тим може да прилагоди убрзање, редослед постављања, стање подршке или избор млазнице пре него што се врати на пуну брзину производње.
Није сваки помак који се види након преобличења грешка при постављању. Компонента може бити правилно монтирана пре поновног преливања и да се и даље креће током процеса загревања.
Када се лем на једној плочици топи или смочи брже од друге стране, површински напон може да одвуче компоненту од центра. Ово је уобичајено за мале компоненте чипа, посебно када су дизајн јастучића, запремина пасте или топлотна дистрибуција неуравнотежени.
Инжењери би требало да упореде АОИ пре преливања или инспекцију микроскопом са инспекцијом након преливања. Ако је компонента центрирана пре поновног спајања, али померена након поновног прелијевања, основни узрок је вероватно процес лемљења, а не прецизност машине за постављање.
Компонента осетљива на влагу може се понашати непредвидиво током прелијевања ако се складиштење и печење не контролишу. ЈЕДЕЦ Ј-СТД-033 пружа упутства за руковање са уређајем за површинску монтажу осетљивим на влагу и рефлов. Лоша контрола влаге може повећати ризик процеса, посебно за ИЦ пакет, БГА и компоненте високе вредности.
Термички профил такође треба прегледати. Превелика брзина кретања, неравномерно загревање или нестабилна брзина транспортера могу утицати на равнотежу влажења лема и стабилност компоненти.

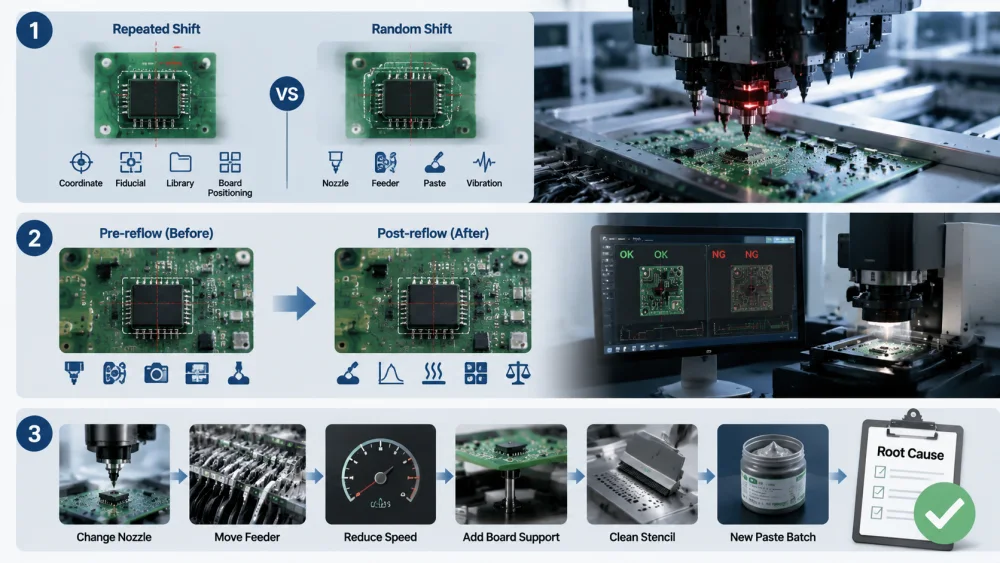

Добар метод за решавање проблема раздваја узрок машине од материјалног и процесног узрока. Без ове структуре, тимови могу прилагодити многа подешавања, али не успевају да пронађу прави разлог.
Ако се иста компонента помера у истом правцу на свакој плочи, вероватни узрок је координата програма, фидуцијал, библиотека компоненти, позиционирање плоче или поравнање шаблона. Ако се померање појављује насумично, вероватни узрок је млазница, вакуум, улагач, сила лепљења пасте, вибрација плоче или варијација материјала.
Ова једноставна разлика помаже инжењерима да избегну губљење времена. Поновљено померање треба третирати као проблем са координатама или подешавањем. Насумични помак треба третирати као проблем стабилности.
Инспекција пре рефлов је један од најбољих начина да се лоцира права фаза квара. Ако је компонента већ померена пре поновног прелијевања, фокусирајте се на машину за постављање, улагач, млазницу, визију, подршку ПЦБ-а и силу држања пасте. Ако се компонента помера тек након поновног тока, фокусирајте се на запремину пасте за лемљење, дизајн јастучића, термални профил и равнотежу влажења.
АОИ, СПИ, извештај о постављању машине и ручна провера микроскопом треба да се користе заједно. Један извор података ретко говори целу причу.
Инжењери могу изоловати узрок тако што мењају један по један фактор. На пример, замените млазницу, померите фидер у другу траку, смањите брзину постављања, додајте подршку за ПЦБ, очистите шаблон или покрените нову серију пасте за лемљење. Ако недостатак прати један предмет, тај предмет постаје најјачи осумњичени.
Овај метод је спорији од нагађања, али производи поуздано учење процеса. Такође помаже тимовима да изграде базу података о узроцима померања СМТ пласмана за будућу производњу.
Промена положаја СМТ компоненти обично је узрокована ланцем малих проблема у процесу, а не једном грешком машине. Најчешћи узроци укључују слабу подршку ПЦБ-а, истрошену млазницу, нестабилан вакуум, грешку подизања фидера, погрешне податке о виду, неуједначену пасту за лемљење, превелики притисак при постављању и неравнотежу влажења повратног тока.
Инжењери прво треба да одлуче да ли се смена понавља или је случајна, а затим да упореде податке инспекције пре и после преливања. Ово помаже да се грешка при постављању одвоји од покрета лемљења. Стабилна производња зависи од прецизног подешавања машине, чистог руковања материјалом, контролисаног штампања пасте за лемљење и редовног одржавања.
ИЦТ подржава произвођаче електронике са професионалним СМТ решењем на једном месту, укључујући планирање СМТ линија, подршку за процес одабира и постављања, поновно лемљење, инспекцију, обуку и упутства за решавање проблема. За фабрике које желе да смање дефект при постављању и побољшају стабилност производње, комплетан приказ процеса је често вреднији од прилагођавања само једног параметра машине.
Главни узрок је обично нестабилна контрола процеса постављања. Ово може укључивати лошу подршку ПЦБ-а, неправилан положај подизача, истрошену млазницу, слаб вакуум, погрешне податке о виду или неуједначену пасту за лемљење. Ако се померање понавља у истом правцу, инжењери би требало да провере координате програма, веродостојно препознавање и податке библиотеке компоненти. Ако је померање насумично, узрок је вероватније стање млазнице, стабилност улагача, вибрација плоче или сила лепљења.
Најбољи метод је прегледати плочу пре и после преливања. Ако је компонента већ изван центра пре поновног преливања, проблем је повезан са постављањем, подизањем, визијом, фидером или подршком за плочу. Ако је компонента центрирана пре поновног прелијевања, али је померена након прелијевања, вероватније је да је проблем запремина пасте за лемљење, дизајн јастучића, термички профил или неравнотежа влажења. СПИ и пре-рефлов АОИ су веома корисни за ово поређење.
Да, паста за лемљење може изазвати или погоршати неусклађеност компоненти. Ако је запремина пасте неуједначена, компонента може да седи под углом или да се помери током поновног тока. Ако је сила лепљења пасте преслаба, компонента се може померити током преноса плоче или вибрација пре поновног спајања. Складиштење пасте, отворено време, чишћење шаблона, притисак штампања и дизајн отвора треба да се провере када се помак постављања појави заједно са дефектом лемљења.
Када се промени само један тип компоненте, основни узрок је често повезан са тим специфичним пакетом. Млазница можда не одговара телу компоненте, џеп за довод може да дозвољава кретање, библиотека визије може имати нетачне податке о величини или дизајн јастучића може да створи неравномерно влажење лема. Инжењери би требало да провере цртеж компоненте, библиотеку пакета, позицију преузимања, тип млазнице, стање улагача и депозит пасте за ту тачну локацију.
Фабрика може да смањи компензацију СМТ постављања изградњом стабилне контролне рутине. Ово укључује проверу истрошености млазнице, чишћење пута усисавања, калибрацију фидера, верификацију библиотеке визије, побољшање ПЦБ подршке, праћење СПИ података и упоређивање АОИ пре преливања са дефектом после преливања. За производњу великог обима, тимови би требало да бележе обрасце смена према положају компоненте, броју улагача, броју млазница и производној серији. Ово убрзава решавање проблема и спречава поновљене кварове.
Промена компоненти током постављања СМТ-а је практично упозорење о процесу. То говори инжењерима да један део ланца постављања више није довољно стабилан за потребе производа. Узрок може бити тачност машине, презентација материјала, понашање пасте за лемљење, подршка плоче или равнотежа преливања.
Фабрике које систематски решавају проблем могу смањити прераду, заштитити трошкове материјала и побољшати дугорочну поузданост производа. Ако се производни тим суочава са поновљеним померањем СМТ постављања или необјашњивим померањем компоненти, ИЦТ може помоћи у прегледу целог процеса СМТ линије и обезбедити практичну подршку на једном месту од опреме до оптимизације процеса.
