Одбијање компоненти СМТ машине обично значи да је систем постављања открио да се компонента не може изабрати, држати, препознати, исправити или поставити у оквиру захтеване толеранције. У свакодневној производњи, овај проблем се често назива „компонента за бацање“ или „компонента за одбацивање“, али прави узрок може бити у улагачу, џепу за траку, млазници, вакуумској стази, библиотеци вида, стању материјала или програмским подацима. Нижа стопа одбијања одабира и места почиње са проналажењем тачне тачке где се одбијање дешава.
Овај чланак објашњава најчешће узроке одбијања СМТ компоненти на практичан начин за инжењере, техничаре и менаџере производње. Фокусира се на то како раздвојити механичке, материјалне, оптичке грешке и грешке везане за процес како би тим могао да смањи отпад без скривања ризика од квалитета.

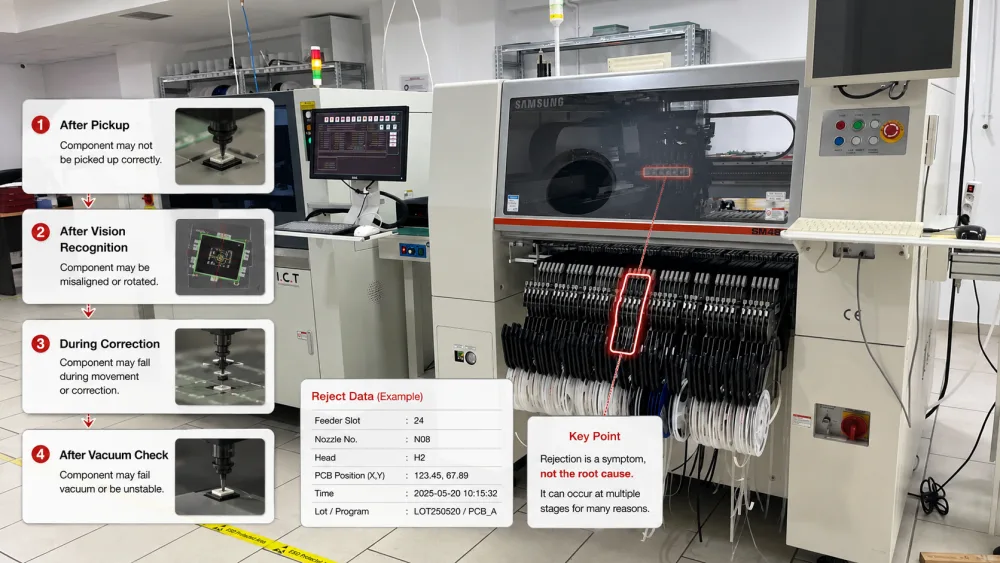

Одбацивање компоненти није само једна грешка. То је одлука машине која се доноси након што систем постављања утврди да је компонента или резултат преузимања изван дозвољеног прозора процеса. Машина може да одбије компоненту одмах након преузимања, након препознавања камере, током корекције или након провере вакуума. Оператер види један резултат, али машина може да реагује на неколико различитих сигнала.
Компонента може бити одбијена јер никада није правилно изабрана. Такође може бити правилно одабран, али изгледа да је ротиран испод камере. У другом случају, камера може да види добру компоненту, али библиотека пакета може да садржи погрешну величину тела, облик електроде или дефиницију поларитета. Због тога промена једне вредности толеранције ретко решава проблем на дуже време.
Добро решавање проблема почиње питањем где је дошло до одбијања. Ако се одбијање појави пре инспекције вида, тим прво треба да провери презентацију улагача, стање млазнице, висину подизања и вредност вакуума. Ако се одбијање деси након прегледа вида, слика камере, осветљење, праг препознавања, подаци о пакету и изглед компоненте постају важнији.
Користан извештај о одбијању треба да покаже захваћену компоненту, утор за довод, број млазнице, главу, машинску траку, позицију ПЦБ-а, време и серију. Ако иста компонента поквари на различитим позицијама улагача, проблем могу бити подаци о паковању или варијација материјала. Ако различита компонента поквари на истом фидеру, фидер је сумњив. Ако многе компоненте покваре на једној млазници, потребно је обратити пажњу на млазницу или усисни пут.

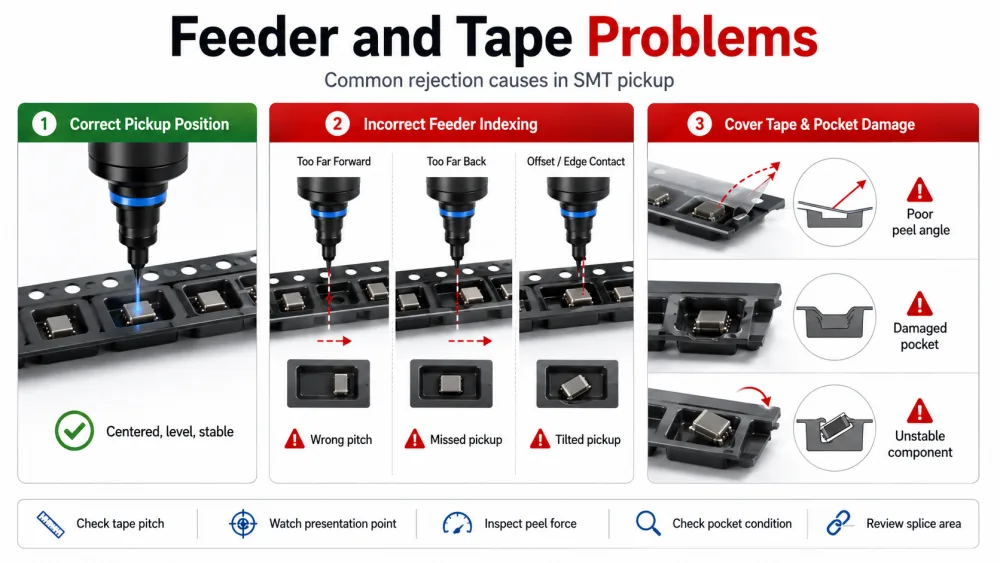

Стање фидера је једна од првих области које треба проверити када одбацивање СМТ компоненти порасте. Додавач представља компоненту до млазнице. Ако компонента није у исправном положају подизања, најбоља глава машине и систем визије не могу створити стабилну производњу.
Грешка индексирања увлакача се дешава када трака не напредује за тачан корак. Компонента може да стоји предалеко напред, предалеко назад или делимично испод траке за покривање. Млазница затим бира компоненту са погрешне тачке или додирује џеп траке. Ово може довести до промашеног подизања, нагнутог подизача, оштећене компоненте или одбацивања вида.
Оператери треба да упореде програмирану висину са стварном компонентном траком. Такође би требало да посматрају тачку презентације полако током пробног преузимања. Компонента треба да стигне центрирана и равна, без одбијања или кашњења након померања траке.
Проблеми са заштитном траком могу довести до поновног одбијања чак и када колут споља изгледа нормално. Ако је угао одлепљивања покривне траке погрешан, компонента може да се подигне, ротира или скочи у џеп. Ако је џеп згњечен или је носећа трака савијена, млазница можда неће правилно додирнути површину компоненте.
За малу пасивну компоненту, чак и мали покрет унутар џепа може повећати стопу одбијања одабира и места. Тим треба да прегледа путању траке, затегнутост колута, силу љуштења, стање џепа, подручје спајања и водич за увлачење. Проблем који почиње након замене споја или колута често указује на паковање или утовар, а не на хардвер машине.
Млазница је директна контактна тачка између машине за постављање и компоненте. Ако млазница не може да створи стабилно заптивање, компонента може бити пропуштена, испуштена, преврнута или одбачена видом. Провере млазница и вакуума су стога неопходне у анализи одбацивања компоненти СМТ машине.
Млазница мора да одговара телу компоненте, површини подизања, тежини и површини. Млазница која је премала можда неће задржати довољно површине. Млазница која је превелика може додирнути водове, ивице или зидове џепова у близини. За компоненту непарног облика, тачка подизања ће можда морати да се помери ближе центру гравитације.
Погрешан избор млазнице често ствара повремено одбацивање. Машина може добро радити при малој брзини, али неће успети када се убрзање главе повећа. Такође се може чешће одбити када је површина компоненте мало прашњава или када реакција вакуума постане слабија након неколико сати производње.
Контаминација млазнице је једноставан, али чест узрок. Остаци пасте за лемљење, прашина, остаци траке или честице паковања могу смањити заптивку између млазнице и компоненте. Истрошени врх млазнице такође може створити цурење које је премало да заустави свако подизање, али довољно велико да створи нестабилно препознавање.
Техничари треба да прегледају млазницу под увећањем, очисте је одобреном методом и упореде историју грешака према ИД-у млазнице. Ако одбацивање прати млазницу након што се млазница помери на другу главу или компоненту, млазницу треба заменити или поново калибрисати.
Вакуум не треба третирати само као аларм. То је користан сигнал процеса. Низак вакуум може значити цурење ваздуха, блокиран филтер, погрешну висину подизача, грубу површину компоненте, лошу презентацију улагача или оштећену млазницу. Вредност вакуума која се полако мења током смене може указивати на контаминацију или одступање у одржавању.
Фабрике треба да забележе нормалну основну вредност вакуума за уобичајено паковање. Када се одбијање повећа, поређење тренутних вредности вакуума са основном линијом помаже тиму да избегне насумично прилагођавање.

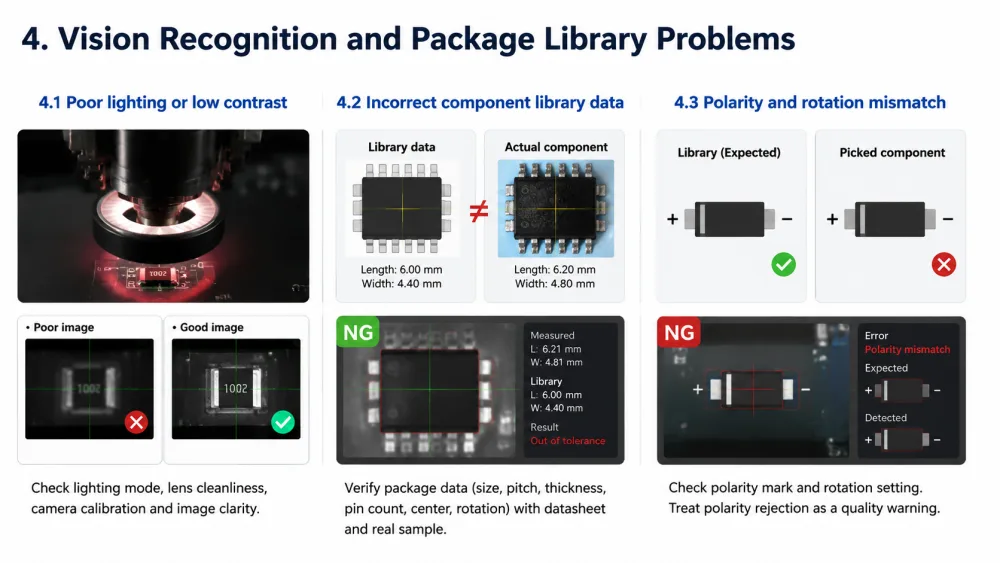

Грешке у препознавању вида су још једна велика група узрока одбијања СМТ компоненти. Камера проверава да ли је компонента присутна, центрирана, правилно ротирана и унутар толеранције. Ако камера не може да препозна компоненту, машина може да је одбије чак и када физичко подизање изгледа прихватљиво.
Неке компоненте је тешко за камеру да види. Црно тело на тамној позадини, сјајна метална површина, провидно паковање, мала ознака поларитета или неправилан облик олова могу смањити контраст. Ако је слика камере нејасна, промена толеранције неће решити проблем. Тим би прво требало да прегледа режим осветљења, чистоћу сочива, калибрацију камере и стварну слику коју је снимила машина.
Библиотека пакета мора да одговара стварној компоненти. Величина тела, број електрода, корак олова, дебљина, ознака поларитета, центар подизања и дозвољена ротација су све важни. Библиотека копирана из сличне компоненте може бити довољно блиска за једноставан пакет чипова, али неће успети за фини ИЦ, конектор, штит или диоду.
Када се одбијање појави након увођења новог производа, библиотечке податке треба проверити у односу на цртеж компоненте и прави узорак. Инжењер треба да избегава повећање толеранције док се подаци о пакету не потврде.
Неусклађеност поларитета је посебно важна за диоде, ИЦ, ЛЕД и друге усмерене компоненте. Машина може да одбије компоненту јер систем вида види ознаку у другом положају него што библиотека очекује. У неким случајевима, компонента може проћи постављање, али касније изазвати озбиљан електрични квар. Из тог разлога, одбацивање поларитета треба третирати као упозорење о квалитету, а не само као кашњење производње.
Стање материјала може директно утицати на стопу одбијања одабира и места. Машина за постављање очекује да компонента стигне у стабилном облику и положају. Ако складиштење, руковање или паковање промени то стање, одбијање може порасти чак и ако се подешавање машине није променило.
Компоненте осетљиве на влагу захтевају контролисано складиштење и руковање. Лоше складиштење не може увек да изазове тренутно одбијање преузимања, али може касније у процесу да изазове деформацију пакета, дефекте лемљења или ризик за поузданост. ЈЕДЕЦ пружа широко коришћено упутство за руковање уређајима осетљивим на влагу/проливање кроз Ј-СТД-033.
Статичко наелектрисање може учинити да се мале компоненте залепе за траку, млазницу или околне површине. Прашина и контаминација такође могу утицати на подизање и вид. Добар ЕСД контролни програм помаже у заштити осетљивих уређаја и подржава стабилније руковање. АНСИ /ЕСД С20.20 стандард је корисна референца за изградњу формалног ЕСД контролног система.
Различите партије истог броја делова могу имати мале варијације у боји каросерије, контрасту маркирања, облику олова или пристајању џепа за траку. Ове разлике могу бити унутар толеранције добављача, али и даље утичу на препознавање или преузимање. Када се одбацивање повећа након велике промене, инжењери би требало да упореде стари и нови материјал под истим имиџом машине и условима преузимања.
Смањење стопе одбијања не значи да машина буде мање осетљива. Ради се о томе да процес буде стабилнији. Машина која одбија лош пицкуп штити квалитет. Машина која одбија добре компоненте троши материјал и време. Циљ је да се уклони лажно одбацивање уз задржавање стварног квалитета заштите.

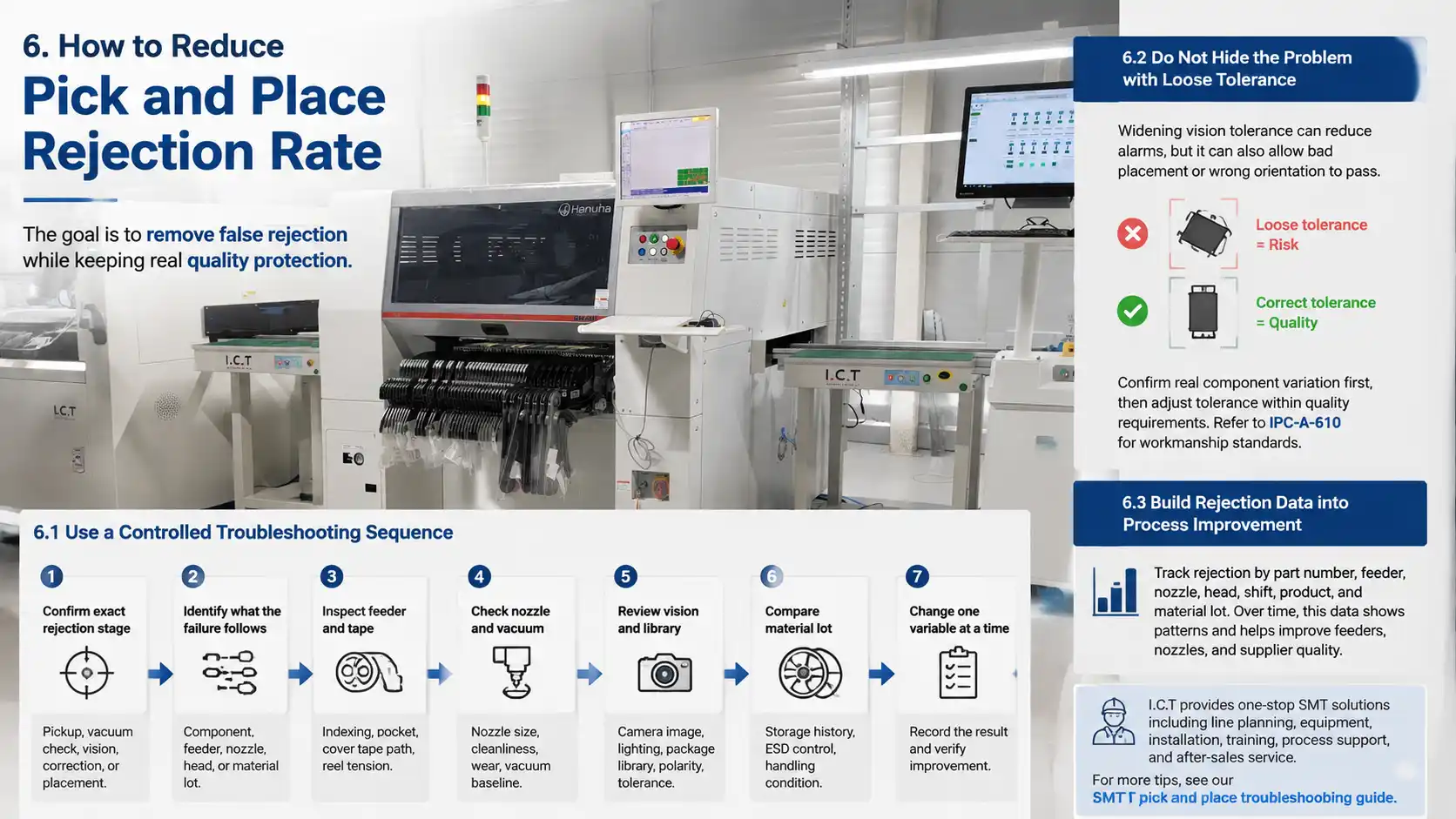

Потврдите тачну фазу одбијања: преузимање, провера вакуума, препознавање вида, корекција или постављање.
Проверите да ли квар прати компоненту, довод, млазницу, главу или серију материјала.
Прегледајте индексирање улагача, џеп за траку, путању поклопца траке и затегнутост колута.
Проверите величину млазнице, чистоћу, хабање и основну линију вакуума.
Прегледајте слику камере, осветљење, библиотеку пакета, поларитет и толеранцију препознавања.
Упоредите серију материјала, историју складиштења, ЕСД контролу и услове руковања.
Промените једну по једну променљиву и забележите резултат.
Проширивање толеранције вида може смањити аларме, али такође може дозволити да прође лош положај или погрешна оријентација. Сигурнији метод је прво потврдити стварну варијацију компоненте, а затим прилагодити толеранцију само у оквиру захтева квалитета. Опште референце о изради, као што је ИПЦ-А-610, помажу производним тимовима да одрже доследни језик инспекције и процену прихватљивости.
Евиденција о одбијању треба да постане алат за побољшање процеса. Фабрика може да прати одбијање према броју дела, додавачу, млазници, глави, смени, производу и серији материјала. Временом, ови подаци показују ком пакету је потребна боља стратегија млазница, који улагач треба одржавање и који добављач материјала ствара више варијација.
ИЦТ обезбеђује СМТ решења на једном месту за произвођаче електронике, укључујући планирање линија, СМТ опрему, инсталацију, обуку, подршку процеса и постпродајне услуге. Када се купци суочавају са поновљеним одбијањем, ИЦТ може помоћи у прегледу целог производног ланца уместо да гледа само једну страницу са алармом. За шири дијагностички оквир, читаоци такође могу прегледати овај водич за решавање проблема за одабир и постављање СМТ.
Одбијање СМТ компоненте је симптом који се мора пратити до тачне фазе квара.
Индексирање увлакача, стање џепа траке и гуљење омотне траке су уобичајени основни узроци.
Величина млазнице, истрошеност млазнице, контаминација, цурење вакуума и висина подизача снажно утичу на одбацивање.
Одбијање вида често долази због осветљења, контраста, података библиотеке, поларитета или варијације пакета.
Руковање материјалом, контрола влаге, ЕСД контрола и варијације серије не треба занемарити.
Најбољи начин да смањите стопу одбијања бирања и места је да направите једну по једну контролисану промену и забележите резултат.
Стабилан СМТ процес се гради кроз посматрање пацијената, чисте податке и добре производне навике. Када одбијање постане учестало, прави одговор није паника или насумично прилагођавање. То је јасан пут узрока који штити и излаз и квалитет.
Не постоји универзална нормална стопа одбијања јер зависи од величине компоненте, типа паковања, стања машине, квалитета улагача, брзине производње, паковања материјала и мешавине производа. Линија која поставља много малих пасивних компоненти имаће другачији профил ризика од линије која поставља већи конектор или ИЦ. Уместо да јуре за једним фиксним бројем, фабрике би требало да успоставе нормалну основу за сваку фамилију производа и пакета. Ако стопа изненада порасте изнад те основне линије након промене серије материјала, измене довода, промене млазнице или ажурирања програма, тим треба одмах да истражи.
Мале компоненте имају мању површину подизања и осетљивије су на положај џепа траке, статички набој, величину млазнице, висину подизача и цурење ваздуха. Веома мали помак фидера може довести до тога да млазница бира близу ивице компоненте уместо центра. Компонента се може подићи под углом, ротирати испод камере или пасти током кретања главе. За мала паковања, стабилна презентација улагача и чисто стање млазнице су посебно важни.
Толеранцију вида треба прилагодити тек након што се провере физички узроци и узроци везани за податке. Ако је компонента заиста добра и библиотека пакета сувише строга, пажљиво подешавање толеранције може бити исправно. Међутим, ако је компонента нагнута због лошег подизања, или ако библиотека има погрешну ознаку поларитета, шира толеранција само сакрива проблем. Ово може дозволити лош пласман у производњу и створити веће губитке низводно.
Практичан метод је да се види да ли проблем прати улагач или млазницу. Ако иста компонента поквари само један утор, проверите калибрацију фидера, индексирање, путању траке и стање џепа. Ако различита компонента поквари са истом млазницом, проверите истрошеност млазнице, контаминацију, блокаду и цурење вакуума. Ако проблем прати један котур материјала у различитим улагачима, паковање материјала или варијације у серији могу бити основни узрок.
Екстерна подршка је корисна када се одбацивање настави након основних провера фидера, млазница, вакуума, вида и програма. Такође је од помоћи током увођења нових производа, премештања машине, надоградње линије или поновљене нестабилности квалитета. Искусни добављач СМТ решења може заједно да прегледа стање машине, подешавање фидера, библиотеку пакета, руковање материјалом, баланс линије, обуку оператера и утицај на процес узводно или низводно. Овај шири поглед често проналази узроке које један екран аларма не може да прикаже.
