ЈМ100
JUKI
| Количина: | |
|---|---|

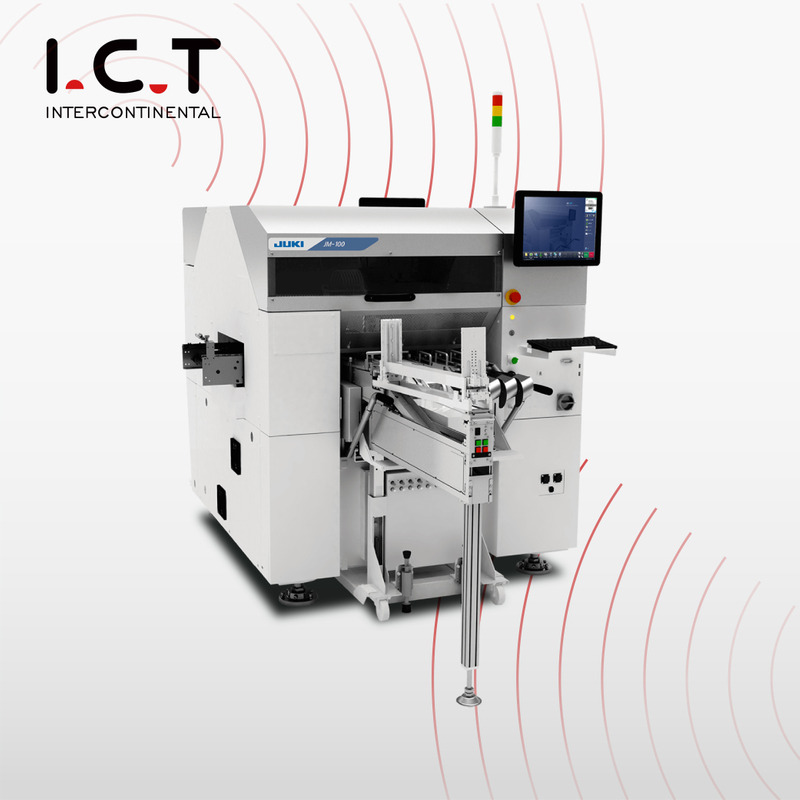

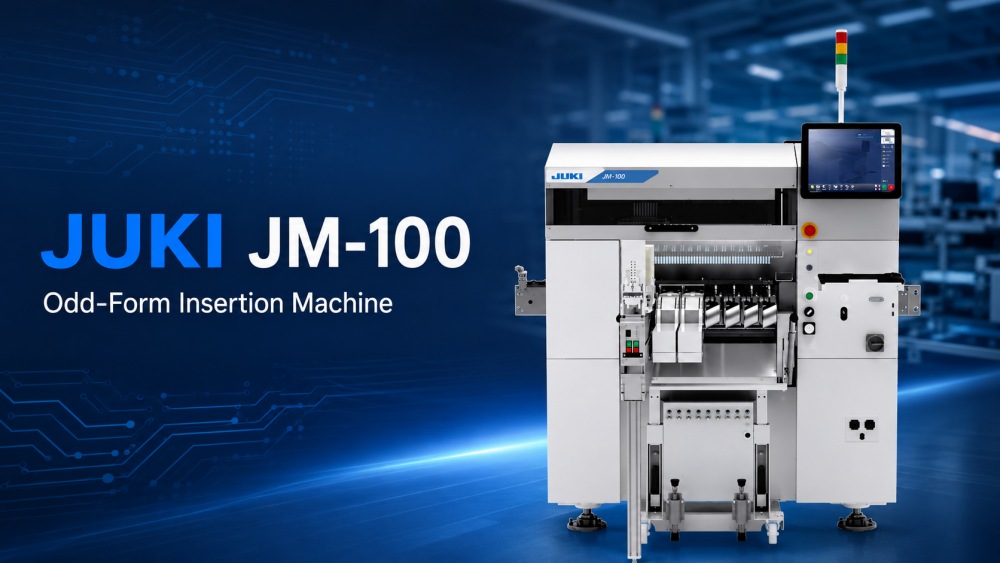

ЈУКИ ЈМ-100 је машина за уметање ПТХ компоненти чудног облика дизајнирана за напредну аутоматизацију ручног уметања у ДИП и ТХТ производне линије. Направљен је за фабрике којима је потребно брже уметање, стабилан квалитет и јача контрола линије за мешане компоненте кроз рупе. Машина користи нову Такуми главу са 8 млазница, што омогућава да се више делова бира у сваком циклусу и смањује укупно време циклуса. Подржава компоненте величине од 0603 до □50 мм, висину компоненти до 30 мм, тежину ПЦБ-а до 4 кг и величине плоча до 800×360 мм. Са ласерским препознавањем, 3Д препознавањем слике, активним клинчом и флексибилним увлачењем, ЈМ-100 помаже у побољшању продуктивности и доследности уметања.
| Карактеристике производа
ЈУКИ ЈМ-100 користи нову Такуми главу са 8 млазница, што је велика надоградња за брзо уметање непарних облика. У поређењу са старијим дизајном који користи мање млазница, машина може одабрати више компоненти у једном циклусу и смањити укупно време уметања. Под ЈУКИ условима, време уметања може да достигне 0,6 сец/делу за апликације вакуумских млазница и 0,8 сек/делу за апликације са хватаљкама. Ово чини машину за уметање необичног облика погодном за производне линије којима је потребан бољи учинак без губитка контроле процеса. За купце који рукују многим ТХТ деловима, дизајн са 8 млазница помаже у смањењу времена чекања, побољшању коришћења машине и подржава ефикасније аутоматско уметање.

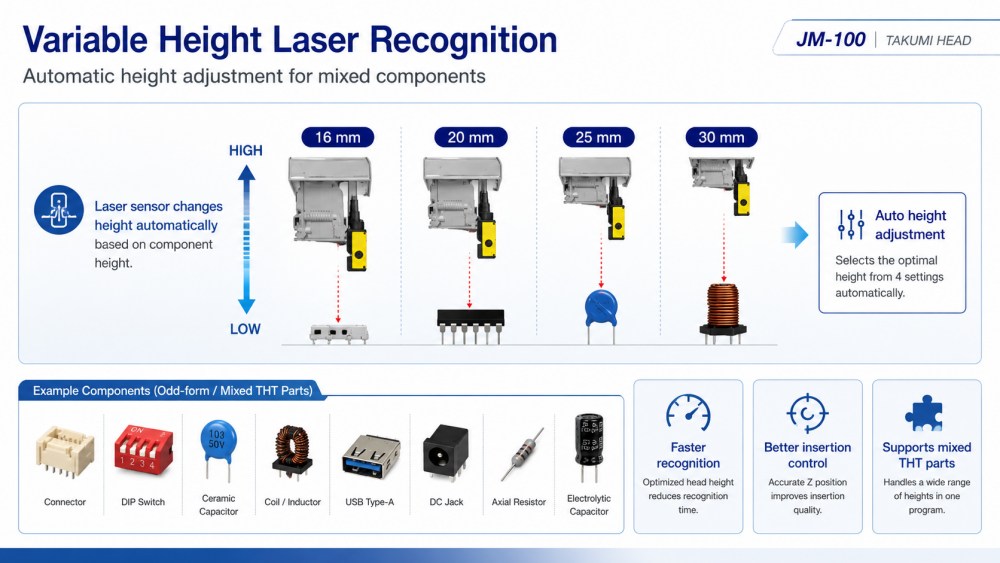

ЈМ-100 користи ласерски сензор променљиве висине да подржи различите висине компоненти. Висина ласера се може аутоматски мењати у складу са висином дела, што помаже у смањењу непотребног кретања и оптимизацији брзине. Може да ради на више начина висине, укључујући делове око 16 мм, 20/25 мм и 30 мм. Ово је корисно за производне линије које рукују многим типовима компоненти, као што су кондензатори, калемови, конектори, УСБ делови, ДЦ утичнице, пин утичнице и ДИП прекидачи. Као опрема за уметање необичног облика, ЈМ-100 помаже производном тиму да убаци мале, велике, високе и тешке делове уз бољу контролу. Ова карактеристика је посебно драгоцена за мешовиту ТХТ производњу где се пакети компоненти често мењају.

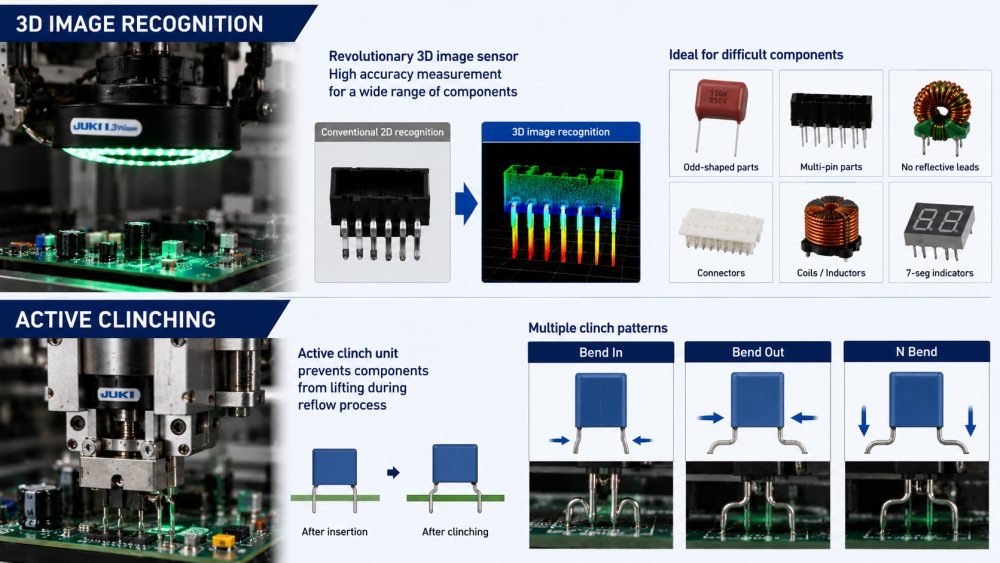

ЈМ-100 може да користи 3Д препознавање слике за мерење доње стране компоненти са великом прецизношћу. Ово помаже машини да убаци делове чудног облика и компоненте са више иглица које је можда тешко препознати нормалним методама. Користан је за делове без јасних рефлектујућих површина олова или са сложеним облицима олова. Машина такође подржава активну клинч јединицу, која може савијати проводнике ка унутра, напоље или у Н облик након уметања. Ово помаже у спречавању подизања компоненти током каснијих процеса. За купце који користе ЈУКИ машину за уметање чудног облика, ове функције побољшавају квалитет уметања, смањују проблеме са постављањем и подржавају стабилније резултате лемљења.
| Спецификација
| Модел | ЈМ-100 | ЈМ-50 | ЈМ-20 | |
| Величина плоче | 1 пут грудвање | 410*360мм | 410*360мм | 410*360мм |
| 2 пута згрудавање | 800*360мм | 800*360мм | 800*360мм | |
| Висина компоненте | мак.30мм | мак.50мм | ||
| Величина компоненте | 0603-50ММ | |||
| Брзина постављања | 16,000 ЦПХ | 9,000 ЦПХ | 1,550 ЦПХ | |
| Глава | 8 | 4 | 6 | |
| Димензије машине (Ш×Д×В) | 1500*1500*1450мм | 1454*1505*1450мм | 1500*1657*1600мм | |
| Маса (приближно) | 1300кг | 1300кг | 1760кг | |
* ИКТ наставља да ради на квалитету и перформансама, спецификације и изглед могу се ажурирати без посебног обавештења.
| Листа опреме ДИП линије

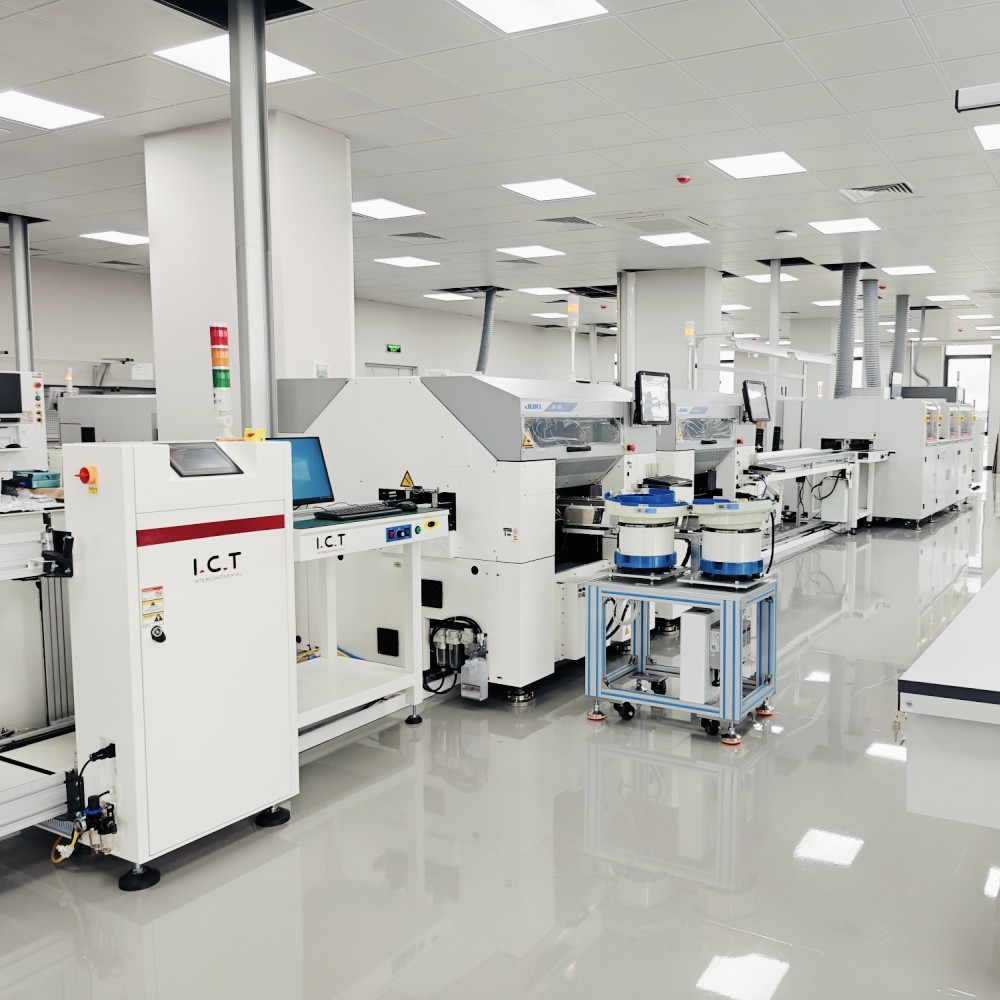

ИЦТ може да интегрише ЈУКИ ЈМ-100 у пуну ДИП производну линију на основу величине плоче Купца, листе компоненти, брзине производње, тока процеса и фабричког простора. Повезани производи укључују линије за ручно уметање, аутоматске машине за уметање, машине за уметање непарних облика, машине за лемљење на таласе, машине за селективно лемљење, ДИП АОИ, роботе за лемљење, ПЦБ транспортере, утовариваче, истовариваче и станице за поправку. У типичној ТХТ линији, ЈМ-100 аутоматизује компоненте које су споре, тешке или нестабилне за ручно убацивање. Након уметања, ПЦБ може да пређе на таласно лемљење, хлађење, АОИ инспекцију, поправку, функционално тестирање и завршну монтажу. ИКТ помаже клијентима да изграде цео процес, а не само да купе једну машину.
| Назив производа | Намена у ДИП линији |
|---|---|
| ПЦБ СМТ линија | Фул-ауто СМТ монтажна линија кључ у руке |
| Аутоматска машина за уметање | Аутоматски поставља компоненте на ПЦБ са прецизношћу за ДИП производну линију. |
Топи лем да би се формирале чврсте спојеве на ПЦБ-има током процеса ТХТ плуг-ин процеса. | |
Селективно примењује лем на одређене области за прецизну ТХТ монтажу | |
Проверава лемне спојеве и дефекте постављања на ДИП монтирану ПЦБ. | |
Проверава унутрашњи квалитет лема и скривене недостатке у ТХТ компонентама. | |
| Линија монтаже на каишеву | Неометано транспортује ПЦБ-е кроз ДИП линију за ефикасну монтажу и инспекцију. |
| Видео о успеху купаца

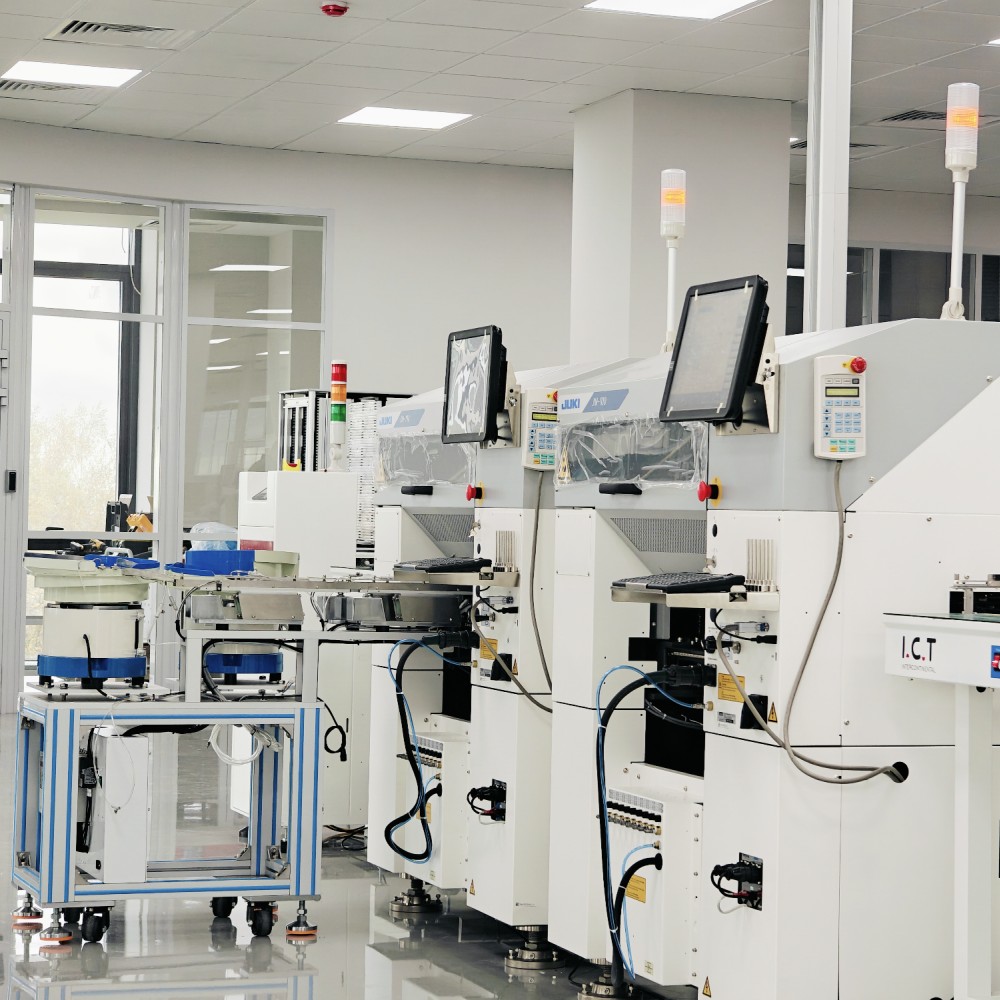

ИЦТ је подржао клијента у Узбекистану да изгради велику фабрику за производњу електронике за компјутерске матичне плоче, ССД производе и производе који се односе на меморију. Пројекат је укључивао и СМТ и ДИП производне линије. СМТ линија је користила штампање шаблона, постављање СМТ, лемљење рефлов, СПИ, АОИ и системе за руковање ПЦБ-ом. ДИП линија је укључивала линију за ручно уметање, ЈУКИ машину за уметање необичног облика, машину за лемљење таласа и транспортне системе. ИЦТ инжењери су подржали рано планирање, инсталацију машина, линијско повезивање, отклањање грешака, тестирање производње и обуку оператера. Након тестирања, Купац је дао позитивне повратне информације о одговору ИЦТ услуге, квалитету опреме, заштити амбалаже и техничкој подршци током покретања производње.
| Свеобухватна сервисна подршка
ИЦТ подржава купце од планирања пројекта до стабилне производње. Пре испоруке, наш тим проверава конфигурацију машине, план довода, смер протока ПЦБ-а, електричне захтеве, довод ваздуха, стање паковања и потпуно подударање ДИП линије. Током подршке на лицу места, ИЦТ инжењери помажу у повезивању машине за уметање ПТХ компоненти одд Форм са опремом која се налази узводно и низводно, укључујући линије за уметање, транспортере, машине за лемљење таласом, АОИ и станице за поправку. Обука обухвата рад машине, подешавање фидера, припрему програма, промену компоненти, проверу ласерског препознавања, коришћење препознавања 3Д слике, проверу клинч јединице, дневно одржавање и решавање проблема. Ова подршка помаже клијентима да смање грешке при подешавању и брже започну стварну производњу.
| Шта кажу клијенти
Купци често хвале ИЦТ инжењере за јасну обуку, брзу реакцију и практично решавање проблема током пројеката у иностранству. Они такође дају добре повратне информације о распореду линије, стабилности машине и снажној подршци током тестирања производње. За машине као што је ЈМ-100, исправна конфигурација фидера, подешавање препознавања и тестирање уметања су веома важни, тако да купци цене практичне смернице искусних инжењера. ИЦТ такође користи јаку извозну амбалажу за заштиту опреме током доставе на велике удаљености. Када купци имају питања о раду машине, линијској вези, подешавању програма или одржавању, наш тим брзо прати све док се проблем не реши.
| Сертификати и стандарди
ИЦТ се фокусира на контролу квалитета за комплетне СМТ и ДИП пројекте. Наша компанија ради са опремом и системима подржаним ЦЕ, РоХС, ИСО9001, патентима и другим сродним документима о квалитету. За машину за уметање компоненти необичног облика, контрола квалитета укључује више од структуре машине. Такође укључује стабилност фидера, препознавање компоненти, тачност уметања, квалитет клинча, линијску везу, електричну безбедност и тестирање производње. Пре испоруке, машине и пратећа опрема за линију пролазе кроз проверу, тестирање и потврду паковања. Стабилно уметање директно утиче на квалитет лемљења, резултате инспекције и поузданост финалног производа, тако да ИЦТ обраћа пажњу на сваки детаљ пројекта.
| О ИЦТ компанији и фабрици
ИЦТ је професионални СМТ и ДИП добављач решења са сопственим тимовима за истраживање и развој, производњу, инжењеринг, продају и сервис. Компанија је брзо расла током година и опслуживала је многе купце у различитим земљама и индустријама. ИЦТ се фокусира на комплетна фабричка решења, укључујући СМТ линије, ДИП линије, линије за премазивање, машине за аутоматизацију, системе за инспекцију и планирање фабрике. У нашој фабрици, машине прате строгу проверу пре отпреме, укључујући механичку инспекцију, електрично тестирање, тестирање функције и преглед паковања. Са глобалним пројектним искуством и снажном техничком подршком, ИЦТ помаже клијентима да изграде производне линије електронике од раног планирања до стабилне производње.
