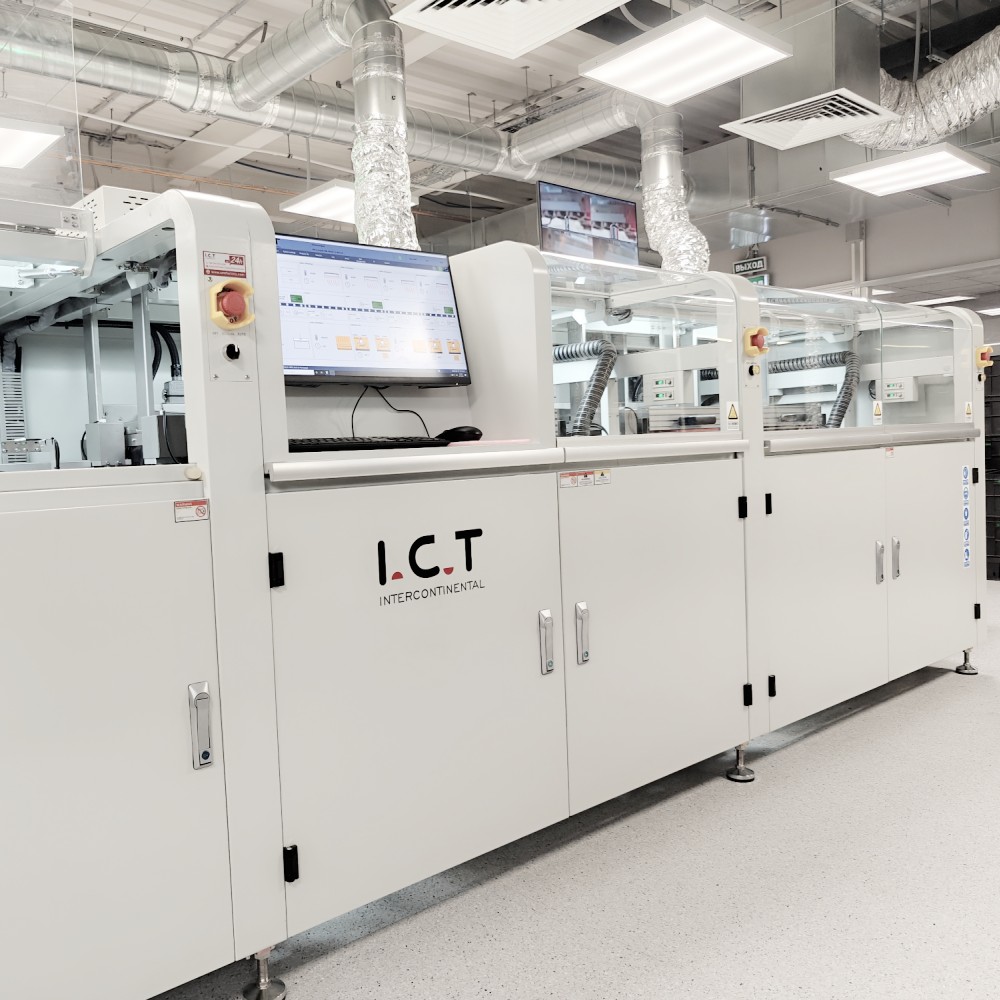

I.C.T професионална машина за селективно таласно лемљење за PCB са ЦЕ
Машина за селективно таласно лемљење је посебан облик таласног лемљења који је измишљен да испуни развојне захтеве за лемљење компоненти кроз рупе.Углавном је погодан за лемљење компоненти кроз рупе у врхунским електронским производима.Pаралелни процес због раздвајања флукса, предгревања и лемљења, рад до две главе за прскање, до пет доњих предгревања са горњим конвекцијским грејањем, савршен за повезивање са монтажним штандовима и периферијом, повезивање са системима следљивости за контролу процеса.
I.C.T-SS540
I.C.T-SS550
1. Фиксна PCB плоча, платформа за прскање и заваривање се креће;
2. Висок квалитет лемљења, значајно побољшавајући брзину лемљења;
3. Модуларни дизајн SMЕМА линијског транспортера подржава купце да направе флексибилну конфигурацију производне линије;
4. Pотпуна компјутеризована контрола.Сви параметри се могу подесити на рачунару и сачувати у PCB менију, као што су путања кретања, температура лемљења, тип флукса, тип лемљења, температура Н2, итд., уз одличну следљивост и лако добијање поновљивог квалитета лемљења;
5. функција аутоматске калибрације висине таласа, свака преко одређеног броја PCB плоча може да провери и калибрише висину таласног облика како би одржала добру стабилност таласног облика;
6. Функција позиционирања ЦЦД ознаке, сваки пролазак одређеног броја PCB плоча може провјерити позицију PCB Марк Pоинт-а;
7. саморазвијени покретни сто од ливеног алуминијума, мање тежине и бржег кретања;
8. Panasonic серво мотор и драјвер, стабилан и поуздан, опремљен кугличним вијком и линеарним водичем, ниска бука, стабилан рад.
Карактеристике 1 Флук систем:
1. Немачки високофреквентни импулсни вентил за убризгавање да бисте добили драгоцени резултат флукса са малом тачком флукса, садржај чврсте супстанце флукса треба да буде мањи од 10%.Функција детекције заглављивања млазнице флукса је опциона.
2. Конфигурација је са лежиштем испод млазног вентила за хватање остатака флукса ради лакшег одржавања.
3. Млазница је монтирана на КСИ платформу, тачност понављања и позиционирања може досећи 0,02 мм.
Карактеристике 2 Систем претходног загревања:
1. Машина је стандардно опремљена доњим IR предгревањем, а подручје предгревања се може подесити;врхунско предгревање топлог ваздуха, инфрацрвено грејање Спровођење је ефикасно и стабилно.
2. Дизајн структура за максимизирање површине предгревања.
3. Свеобухватни дизајн памука високе температуре како би се осигурала стабилност температуре.
4. Делови и мотори који генеришу и топлоту проводе топлоту усвајају врхунске брендове.
5. Дизајн додатака за одржавање, режим одржавања без алата.
Карактеристике 3 Систем лемљења:
1. Завојница електромагнетне пумпе усваја бренд Шведске 'PРЕЦИМЕТЕР' како би осигурала стабилност и поузданост врха.
2. Температура лемљења, температура Н2, висина таласа, калибрација таласа итд., све се може подесити у софтверу.
3. Lонац за лемљење је направљен од нерђајућег челика са антикорозивним премазом, без цурења.Са спољним грејачем од ливеног гвожђа, робусно и брзо загревање.
4. Н2 систем за грејање на мрежи, да савршено навлажи лемљење и смањи талог од лемљења.
Карактеристике 4 Систем преноса:
1. Pосебни профили материјала осигуравају стабилност, а рационалан дизајн осигурава удобност.
2. Pреносни модул се састоји од ваљка.
3. PCBA бочна стезаљка и систем горње стеге могу осигурати стабилност плоче.
4. Pодебљана прилагођена шина, оптерећење од 20 кг.
Карактеристике 5 Контролни систем:
1. Кеиенце КВ7500 PLЦ+Кеиенце модул врхунски систем управљања магистралом, осигурава стабилност и проширивост система.
2. У складу са ЦЕ и другим стандардима.
3. Pодно пројектовање Индустрије 4.0.
4. Осигурајте побољшање капацитета, додајте основну контролу модула машине за лемљење и осигурајте стабилност.
Карактеристике 6 Оперативни систем:
1. Режим вођеног програмирања.
2. ЦЦД функција брзог програмирања.
3. Pрограмирање слике, корекција координата, интелигентна верификација координата.
4. Визуелизација података интерфејса у реалном времену.Pребацивање једног дугмета на ЦЦД интерфејс за праћење лемљења у реалном времену.5. Кинески, енглески, могу се променити.
Карактеристике 7 обавештајног система:
1. Стандарди и прилагодљивост МЕС-а, ВИФИ веза, онлајн надоградња софтвера, даљинско управљање, интелигентно.
2. Pодаци о лемљењу могу се пратити да би се потврдио процес сваке тачке лемљења
| Он-лине машина за селективно таласно лемљење |
| Модел | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Он-лине Модулар | Спреј + предгревање и лемљење | Спреј + предгревање + лемљење | Спреј + предгревање + лемљење + лемљење | Спреј + предгревање + лемљење + лемљење+ лемљење |
| Систем за лемљење |
| Количина млазнице | 1 | 1 | 2 | 3 |
| Количина посуде за лемљење | 1 комплет | 1 комплет | 2 сет | 3 сет |
| Двоструки пот (опција) | Н/А | Опција | Опција | Опција |
| Солдер Pот Pовер | 2.35кв | 2.35кв | 4.70кв | 7.05кв |
| Флук Систем |
| Резервоар за складиштење флукса | 1L | 1L | 2L | 2L |
| Флук Суппорт | Флук Аларм, аутоматски |
| Спреј млазнице | Немачка млазни вентил (тачкасто и линијско прскање) 1 сет |
| Величина млазнице за прскање | 130ум (180ум, 210ум опција) |
| Брзина прскања | 0~20мм/с |
| Pомерање млазнице за прскање Брзина | 0~400мм/с |
| Систем предгревања |
| Режим предгревања | Топли ваздух и IR | Топли ваздух и IR | Топли ваздух и IR | Топли ваздух и IR |
| Pодручје предгревања | L500*В500мм | L500*В500мм | L500*В500мм | L500*В500мм |
| Зона предгревања | Горњи топли ваздух: 2, доњи IR: 1 |
| Доња снага предгревања | Мак.12кв |
| Врхунска снага предгревања | Мак.6кв |
| Време за загревање | Pриближно 15 мин (подешавање 150℃) |
| Контролни режим | PЦ+PLЦ |
| Транспортни систем |
| Величина PCB-а (са држачем) | 120*60~500*500мм |
| PCB Реплацемент | Онлине |
| Горњи зазор PCB-а | 120мм |
| Транспортна висина | 900±20мм |
| Транспортна ширина | 60~500мм |
| Димензија: мм | L1850*В1850*Х1480 | L2560*В1750*Х1480 | L2560*В1950*Х1480 | L2600*В1950*Х1480 |
| Тежина | Pриближно: 800 кг | Pриближно: 1200 кг | Pриближно: 1300 кг | Pриближно: 1500 кг |
* I.C.T наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења.
