ИЦТ-ЛВ733
I.C.T
| Количина: | |
|---|---|

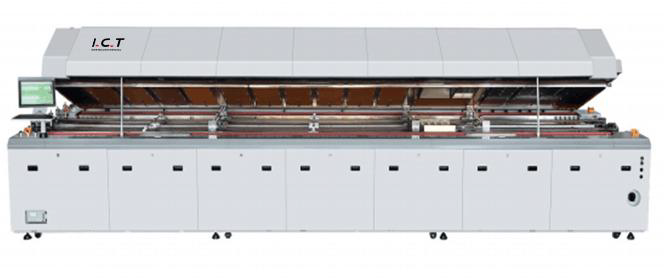

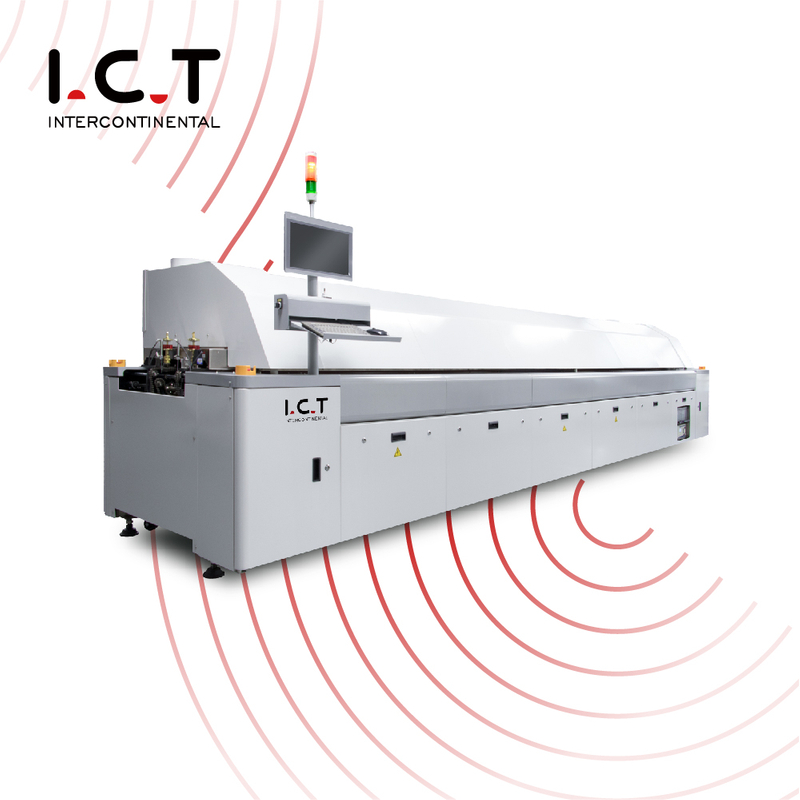

| Прецизна вакуумска рефлов технологија за производњу електронике
Најбоље пећи са вакуумским рефлуксом за електронику су пројектоване за произвођаче који захтевају стабилан квалитет лемљења и високу конзистенцију производње. Систем комбинује контролу притиска вакуума са напредним грејањем повратним током како би се побољшао интегритет лемног споја и смањило стварање унутрашњих шупљина. Широко се користи у производним окружењима СМТ вакуумских пећи за рефлов за лемљење где су поузданост и прецизност од суштинског значаја.
Ова опрема подржава савремену производњу електронике са стабилним термичким перформансама и интелигентном контролом процеса. Дизајниран за стандардне и безоловне апликације у вакуумским пећима за рефлов, осигурава конзистентне резултате у монтажи ПЦБ-а високе густине. Са оптимизованим протоком ваздуха и балансом вакуума, побољшава укупни квалитет лемљења у континуираним СМТ производним линијама пећи са вакуумским рефлуксом.
| Значајка

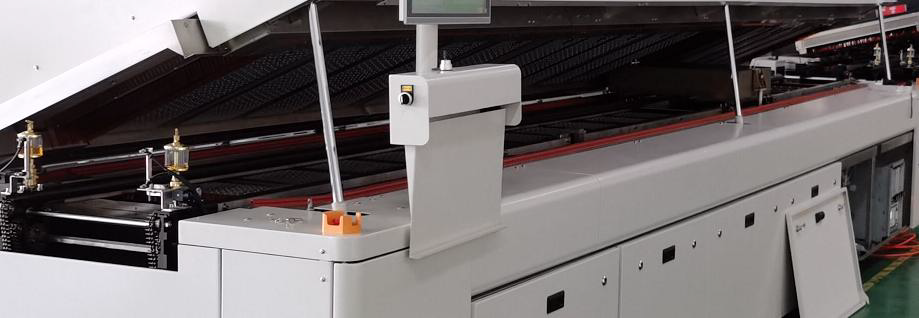

Вакуумска зона је дизајнирана да извуче заробљени гас током критичне фазе топљења лема, значајно смањујући шупљине унутар спојева. Стабилна контрола притиска обезбеђује уједначену евакуацију преко површине ПЦБ-а. Овај процес побољшава електричну поузданост и структурну чврстоћу, што га чини погодним за напредне апликације у пећницама за рефлов у вакууму у производњи електронике високог квалитета.

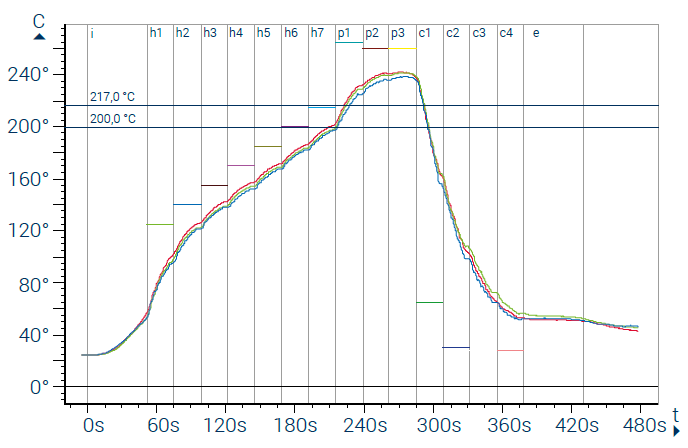

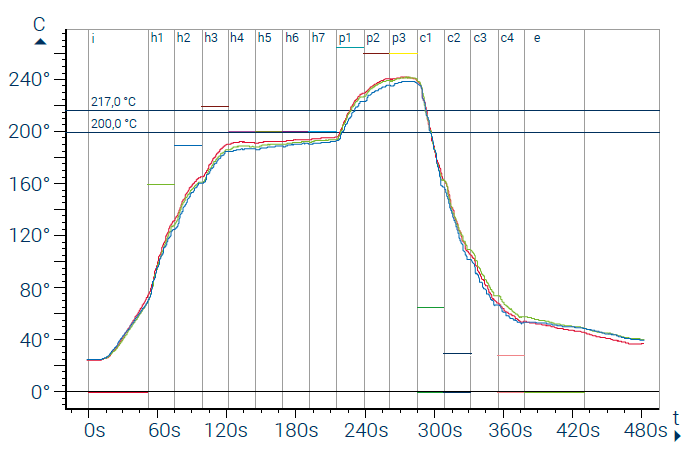

Систем грејања користи независно контролисане термалне зоне за одржавање уравнотежене расподеле температуре. Проток ваздуха је оптимизован да смањи термичко одступање у сложеним распоредима ПЦБ-а. Ова структура подржава конзистентне перформансе повратног тока у окружењима СМТ вакуумских пећи за рефлов, обезбеђујући поуздано формирање лема за густе и вишеслојне склопове плоча.
Операторски систем је изграђен са ПЛЦ платформом индустријске класе у комбинацији са корисничким интерфејсом. Оператери могу прецизно управљати параметрима процеса као што су ниво вакуума, температурне криве и брзина транспортера. Праћење у реалном времену и складиштење рецепата побољшавају ефикасност производње и смањују оперативне грешке у окружењу машина за пећницу за лемљење у вакууму.
| Спецификација
| ЛВ серија Вакуум рефла ревна | ИЦТ-ЛВ623 | ИЦТ-ЛВ733 |
Dimensions | Л6405*В1695*Х1630 | Л7164*В1695*Х1630 |
Тежина | 3000 кг | 3500 кг |
| Број грејне зоне | Врх 8 / Доњи 8 | Горњих 10 / Доње 0 |
| Дужина грејне зоне | 3110мм | 3892мм |
| Број зона хлађења | Врх 3 / Доњи 3 | Врх 3 / Доњи 3 |
| Захтев за запремину издувних гасова | 11м⊃3;/мин*2 | 12м⊃3;/мин*2 |
| Моћ | 3фазни, Н,ПЕ;АЦ380В50/60ХЗ | |
| Нормална потрошња енергије | 10КВ | 12КВ |
| Режим контроле температуре | ПИД затворена петља наставак+ССР вожња | |
| Систем транспортера | ||
| Конструкција шина | Тростепени независни | |
| Максимална ширина ПЦБ-а | 150*150ММ-400*400ММ | |
| Распон ширине шине | 50мм-400мм | |
| Висина компоненти | Горе 25 мм/доле 25 мм | |
| Транспортер фиксног типа | Причвршћивање предњег краја | |
| ПЦБ транспортни правац | Водилица плус ланац | |
| Висина транспортера | 900 ± 20 мм | |
| Систем за хлађење | ||
| Метод хлађења | Принудно хлађење ваздухом (вакуумско лемљење повратним током) Хлађење хладњака (вакуумско лемљење азотом) | |
| Систем азота | Структуре и цевоводи ограничени азотом, мерила протока азота, расхладни уређаји | |
Како радна ефикасност зависи од подешавања параметара процеса, достигнуте вредности се могу разликовати од вредности које су овде назначене. | ||
* ИЦТ наставља да ради на квалитету и перформансама, спецификације и изглед се могу ажурирати без посебног обавештења. Ако је другачије, пратите нову листу.
| Листа опреме СМТ линије
Наша СМТ монтажна линија садржи напредну опрему за ефикасно и прецизно састављање ПЦБ-а. Потпуно аутоматизована СМТ линија укључује утоваривач, аутоматски штампач за прецизно наношење пасте за лемљење, машину за хватање и постављање за прецизно постављање компоненти, рефлов пећ за поуздано лемљење и АОИ систем за темељну инспекцију дефеката. Ова висококвалитетна производна линија ПЦБА обезбеђује несметан рад, високу поузданост и јефтину СМТ монтажу, испуњавајући различите захтеве индустрије.
| Видео о успеху купаца
ИЦТ је обезбедио комплетно СМТ и ДИП производно решење за велику фабрику електронике у Узбекистану. Купац производи компјутерске матичне плоче, ССД јединице за складиштење и електронске производе који се односе на меморију који захтевају стабилан квалитет производње.
СМТ линија је укључивала опрему за штампање шаблона, машине за вишеструко постављање, СПИ системе, АОИ инспекцију, системе за руковање ПЦБ-ом и опрему за рефлов пећи. ДИП линија је укључивала системе за ручно уметање, ЈУКИ машине за уметање чудног облика и системе за лемљење таласима.
Од инсталације до финалног тестирања производње, ИЦТ инжењери су пружили пуну техничку подршку и оптимизацију процеса. Купац је потврдио стабилан рад, високу ефикасност производње и снажну подршку инжењеринга.
| Глобална подршка пуне линије
ИЦТ пружа пуну техничку подршку за системе за вакуумско СМТ лемљење, укључујући упутства за инсталацију, обуку оператера и оптимизацију процеса. Инжењери помажу купцима и на даљину и на лицу места како би осигурали несметан почетак производње.
Обука обухвата подешавање процеса, калибрацију температуре, контролу рада вакуума и процедуре одржавања. Ово помаже оператерима да ефикасно управљају СМТ системима вакуумских пећи за рефлов за лемљење и одржавају стабилне производне перформансе.
| Похвала купаца
Купци препознају ИЦТ опрему за стабилне перформансе лемљења, снажну контролу процеса и дугорочну оперативну поузданост. Вакуум рефлов пећнице су хваљене за конзистентан квалитет излаза и једноставан рад система.
Купци такође истичу брзу реакцију инжењерских тимова, професионалну услугу монтаже и безбедно паковање током међународне испоруке. Ове предности подржавају стабилну СМТ производњу и побољшану ефикасност производње.
| Наш сертификат
Најбоље пећи са вакуумским рефлуксом за електронику производе се према строгим међународним стандардима укључујући ЦЕ, РоХС, ИСО9001 и патентиране СМТ технологије. Ови сертификати обезбеђују безбедан рад, стабилне перформансе и глобалну индустријску усклађеност.
Свака машина је у потпуности тестирана пре испоруке како би се гарантовале поуздане перформансе у производним окружењима СМТ вакуум рефлов пећи широм света.
| О ИКТ и фабрици
ИЦТ је глобални добављач СМТ производних решења са јаким могућностима истраживања и развоја, производње и инжењеринга. Компанија опслужује купце у више од 80 земаља и региона широм света.
Са напредним производним системима и искусним инжењерским тимовима, ИЦТ испоручује комплетна решења за СМТ, ДИП и производне линије премаза. Строга контрола квалитета осигурава стабилне перформансе опреме и дугорочну поузданост за глобалну индустрију производње електронике.
