Уобичајене оштећења откривене од стране АОИ инспекцијске опреме у СМТ-у и како их избећи

Прегледи:0     Аутор:Ицт     Време објављивања: 2025-08-15      Порекло:Сите

Упитајте

facebook sharing button
twitter sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

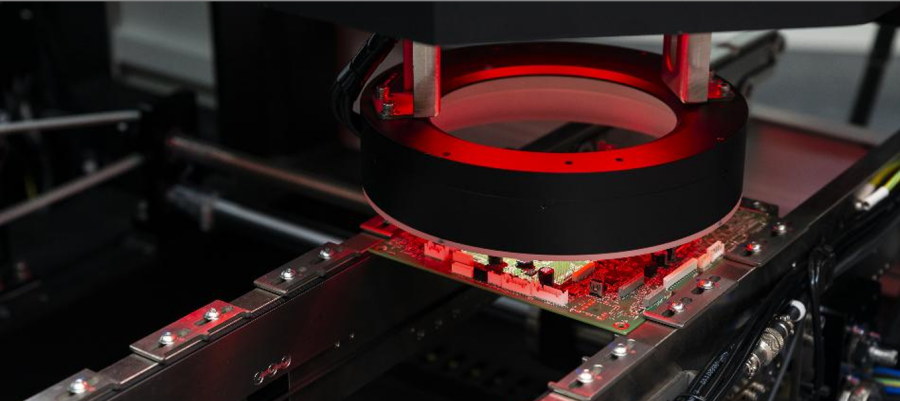

Откривање оштећења АОИ у производњи ПЦБ-а

Имате много проблема у технологији површинских монтирања. СМТ оштећења су велико питање. Опрема за инспекцију АОИ помаже вам да пронађете проблеме са лемљењем. Они не укључују довољно лемљења, мостова за лемљење и отворене зглобове. АОИ Машине такође проналазе грешке СМТ компоненти. Ове грешке недостају, погрешне, додатне или искривљене делове. Користите АОИ да бисте проверили да ли постоје оштећења површине. Такође се провери за поларитет или оријентационе проблеме у СМТ-у. Аутоматизована оптичка инспекција помаже у чековима квалитета у сваком кораку СМТ-а. АОИ машине помажу да се СМТ приносе приносу рано проналажењем оштећења. Верујете систему АОИ инспекцијске опреме за квалитет СМТ-а. Систем инспекције и оптички инспекцијски систем чине вашу СМТ производњу боље са АОИ машинама.

Кључни приказивају се

· АОИ машине могу брзо уочити смт оштећења. Проналазе ствари попут мостова за лемљење, недостајуће делове и погрешног постављања. Ово помаже да све одбора буду боље.

· Можете зауставити много оштећења пре инспекције. Контролно средство за пасту за пасте, поставке дијела и подешавања рефлектора.

· Држите АОИ опрему чисто и често га проверите. То се осигурава да су инспекције исправне и мање недостатака недостатака.

· Промени аои осетљивост да бисте добили мање лажних аларма. Ово помаже радницима да се фокусирају на стварне проблеме и штеде време.

· Користите АОИ након рефлације да бисте пронашли скривене недостатке рано. Ово зауставља лоше одборе од одласка у купце.

Уобичајени смт оштећења откривена од стране АОИ инспекцијске опреме

Аутоматизована оптичка инспекција је веома важна у технологији површинске монтаже. Користите АОИ машине да бисте пронашли проблеме у раном процесу СМТ. Опрема за инспекцију АОИ има фотоапарате и паметни софтвер за уочавање оштећења. Ово вам помаже да поправите проблеме пре него што повреде квалитет или принос. Ево главних врста оштећења АОИ Машине могу пронаћи.

Малдирање оштећења

Дефекти за лемљење су уобичајене у технологији површинске монтаже. Често то видите током инспекције за солдер. АОИ машине помажу вам да их брзо пронађете. Ево главних оштећења лемљења:

· Лемљење премошћивања : То се догађа када се лемљење придружи два или више јастучића. Премошћивање може направити кратке кругове. Инспекцијска опрема АОИ налази се премошћивање провјером размака између олова и јастучића.

· Недовољно зглобова лемљења : Ова оштећења значи да на зглобу нема довољно лемљења. Може да донесе слабе везе. АОИ машине гледају у количину и облик лемљења да би то пронашли.

· Непријављење : То значи да се лемљење не држи јастучића или олово. Можда ћете видети досадне или грубе тачке. Аутоматизована оптичка инспекција показује ове провере за добро покривање лемљења.

· Томбстонинг : То се догађа када један крај дела подиже подлогу током рефла-а. АОИ Машине проналазе надгробни споменик гледањем висине и места сваког дела.

· Полупљење лемљења : Мале куглице за лемљење приказују се у близини зглобова. Они могу проузроковати премошћивање или друге проблеме. АОИ системи проналазе лоптице за лемљење гледајући око сваког јастучића.

Савет: Можете смањити оштећења лемљења контролом штампања и рефлекса за пасту за пасте и рефлацију.

Дефекти састављања компонената

Дефекти састављања компонената могу наштетити квалитету СМТ-а и проузроковати проблеме. АОИ машине користе бистре камере да бисте пронашли ове оштећења. Ови проблеми можете видети одмах након постављања делова.

· Недостаје компоненте : Понекад се део не ставља на плочу. АОИ Инспекцијска опрема провјерава сваку мјесту како би се осигурало да су сви делови тамо.

· Забрањено : То значи да део није на правом месту. Чак и мали потез може проузроковати проблеме. АОИ Мацхинес Проверите стварне положаје против дизајна.

· Погрешна компонента : Можда ћете видети део погрешне вредности или врсте. Аутоматизирана оптичка инспекција чита налепнице и проверава рачун материјала.

· Додатне компоненте : Понекад додатни делови постају на плочу. АОИ системи сматрају да је то подударање распореда дизајну.

· СКЕВЕД или ротирани делови : делови се могу претворити или окренути. АОИ машине Проверите углове и линије да би пронашли ове проблеме.

НАПОМЕНА: Добар положај вам помаже да престанете премостите и остале касније оштећења.

Површинске и димензионалне недостатке

Проблеми са површинским оштећењима и величини могу наштетити како ствари раде и изгледају. АОИ машине су сјајне у проналажењу ових у СМТ-у.

· Површински оштећења : Можда ћете видети огреботине, мрље или ствари које не би требало да буду на плочи. АОИ Инспекцијска опрема тражи било што чудно на површини.

· Оштећења плоча : јастучићи који су сломљени или подигнути могу се отворити. АОИ системи Проверите облик и висину плоча.

· Спласци за лемљење : Мале капи лемљења могу слети на плочу. Они могу проузроковати премошћивање или кратки кругови. АОИ машине проналазе ове тражећи сјајне мрље изван зглобова лемљења.

· Димензионалне грешке : Погрешан размак или величина јастучића могу проузроковати проблеме приликом изградње. АОИ машине мерите удаљености и проверите их дизајном.

Врста оштећења површине

Пример

АОИ метода детекције

Огребати

Марк на ПЦБ-у

Визуелно скенирање за линије

Прскање

Сићушан пад лемљења

Провера рефлективности

Оштећења плоча

Подигнут јастучић

Мерење висине

Површински оштећења могу наштетити и како ради ствари и како изгледају. Требали бисте их рано поправити.

Питања поларитета и оријентације

Питања поларитета и оријентације могу проузроковати велике проблеме у технологији површинске монтаже. АОИ машине помажу вам да избегнете ове грешке.

· Грешке о поларитету : неки делови, попут диода и кондензатора, морају се суочити са одређеним путем. Опрема за инспекцију АОИ Провере десних ознака и смера.

· Нетачна оријентација : Ако је део окренут или преврнути, можда неће успети. АОИ машине Проверите прави правац против дизајна.

· Томбстонинг : Овај недостатак се такође овде уклапа јер мења место и смер дела. АОИ системи проналазе надгробни споменик провјером за подизање крајева.

· Премоштено услед оријентације : Погрешан смер може да учини дотакне руке, изазивајући премошћивање. АОИ машине проналазе ове провјером водећих положаја.

Аутоматизовани проналажење питања поларитета и оријентације помаже вам да држите СМТ квалитет високог квалитета.

Можете да користите АОИ инспекцијску опрему да бисте пронашли и проучавали оштећења на сваком кораку. АОИ машине брзо вам дају, поуздане чекове и помозите вам да ухватите проблеме пре него што дођу до купаца. Користећи АОИ, систем постављате боље и повећате квалитет процеса ваше технологије монтаже.

Узроци и превенција смт оштећења

Лелдер ЦАЛЛИНГ ЦОНТРОЛ

Морате да контролишете поступак током штампања пасте за лемљење. Ако шаблон није постројен, можете добити оштећења. Користећи погрешну дебљину пасте такође могу да изазове проблеме. Ови проблеми укључују премошћивање, нема довољно лемљења или отворених зглобова. АОИ машине помажу вам да пронађете ове проблеме рано. Треба да држите шаблон чистом и користите прави притисак. Често проверите пасту са АОИ-ом да бисте одржали квалитет високим. Стална соба и гледање влажности помажу нижим оштећењима.

Савет: Увек проверите количину и облик пасте за лемљење са АОИ машинама за заустављање оштећења.

Тачност постављања компонената

Постављање делова на правом месту зауставља много проблема. Ако ставите делове на погрешно место, можете добити надгробни споменик или премошћивање. Можда ћете пропустити и делове. АОИ Машине Проверите да ли су делови на правом месту пре него што се пријаве. Често би требало да проверите машине за преузимање и места. Користите АОИ након постављања делова да бисте били сигурни да одговарају дизајну. Добра контрола овде чини да ваш систем функционише боље.

· Користите фидуцијалне ознаке да бисте помогли да се делови постављају право.

· Научите раднике да се брину о деловима.

Оптимизација замрзавања одмара

Ако не контролишете топлоту током рефлатора, можете добити оштећења. Превише топлоте може да направи лоптице за лемљење или повреде јастучића. Нема довољно топлоте може изазвати неактивне или хладне зглобове. АОИ Мацхинес Проверите спојеве лемљења након рефлације и помозите вам да пронађете ове проблеме. Подесите праву топлоту за сваки тип плоче. Проверите и промените подешавања често да бисте одржали квалитетне високе и заустављање оштећења.

Тип оштећења

Узрок

Превентивна акција

Бала за лемљење

Превише топлоте

Промените подешавања рефла

Не-влажење

Нема довољно топлоте

Температура гледате пећнице

Одржавање ПЦБ и АОИ

Морате да чувате своје ПЦБ и АОИ машине чисте и раде добро. Прљаве плоче или старе АОИ камере могу пропустити проблеме. Очистите и често их проверите да бисте пронашли више оштећења. Планирајте да проверите и поправите АОИ машине на распоред. Ово чува ваше чекове снажне и помаже вам да се добијете добар квалитет. Брига о АОИ машинама такође им помаже да трају дуже и одржава ваш процес под контролом.

Напомена: Вођење АОИ машина у добром стању је важно за проналажење и заустављање оштећења.

Најбоље праксе АОИ у аутоматизованој оптичкој инспекцији

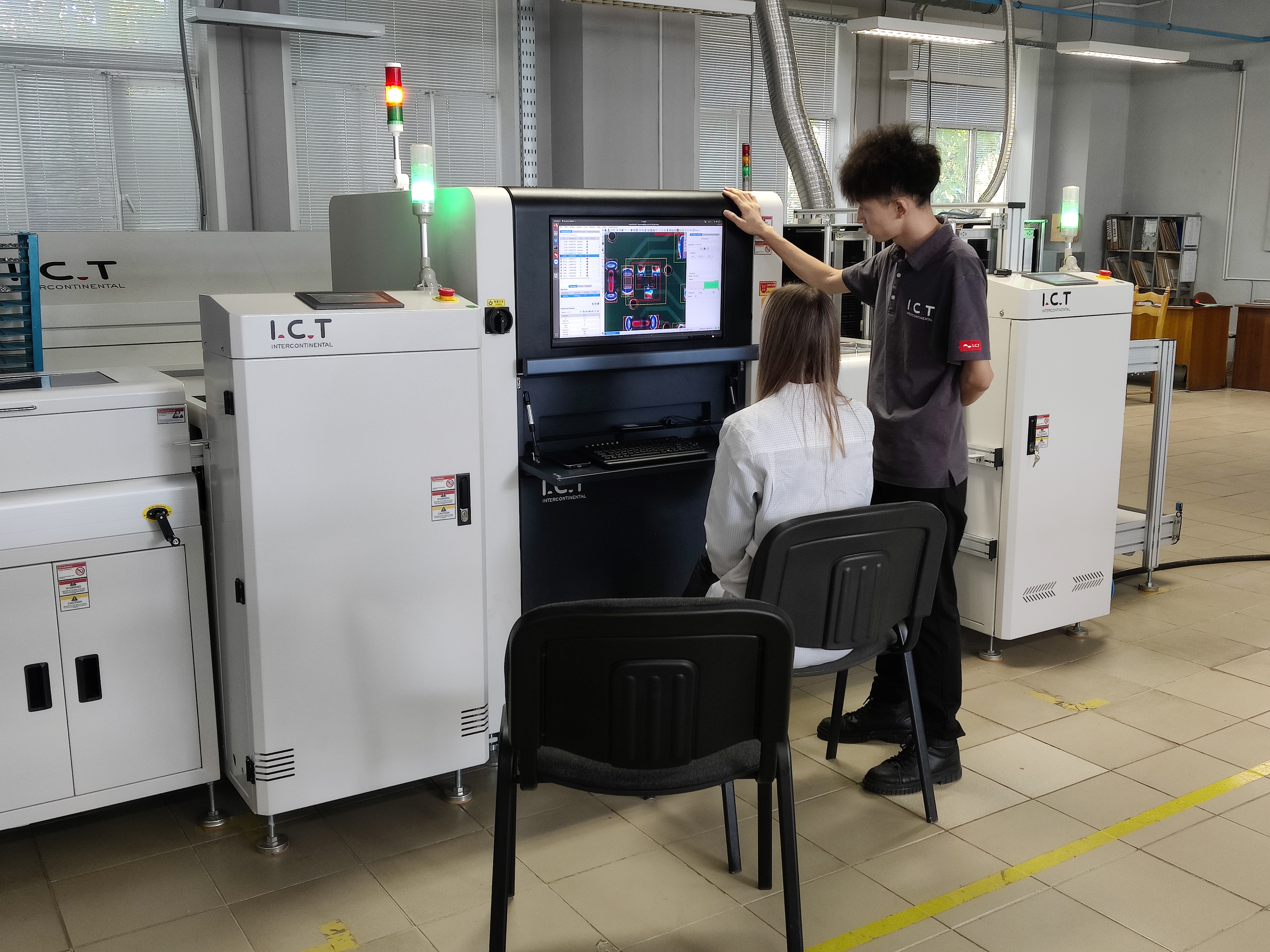

ИЦТ обука

АОИ програмирање и калибрација

Морате пажљиво подесити аутоматизоване оптичке инспекцијске системе. Добро програмирање помаже АОИ машинама да брзо и добро пронађу оштећења. Морате да покажете систем какав изгледа добар одбор. Користите јасне слике и праве податке за сваки део. Калибрације АОИ машина често тако да резултати остају исти. Проверите светла и фокус камере пре сваке смене. Ово вам помаже да ухватите проблеме рано. Ако промените дизајн одбора, ажурирајте и програм АОИ. Ово чува вашу инспекцију која одговара вашој производњи.

Савет: Калибрација АОИ машина често помаже да пронађете више оштећења и чува квалитетан квалитет.

Смањење лажних аларма

Лажни аларми успоравају ваш рад и губите време. Желите да АОИ машине пронађу стварне проблеме, а не грешке. Промените осетљивост аутоматизованих оптичких инспекцијских система за врсту ваше плоче. Користите тест траке за постављање најбољих граница инспекције. Погледајте означене оштећене са својим тимом да бисте видели шта изазива лажне аларме. Можете да прилагодите АОИ програм да бисте игнорисали безопасне ознаке или сенке. Ово вам помаже да се фокусирате на стварне проблеме и боље отежава вашу инспекцију.

Проблем

Решење

Превише лажних аларма

Промените инспекцијске прагове

Пропуштене недостатке

Побољшати АОИ програмирање боље

Пост-Рефлов АОИ Инспекција

Увек треба да користите аутоматизовану оптичку инспекцију након рефлације. Ово омогућава Аои машинама да пронађу недостатке лемљења. Пост-рефлов инспекцијске провере за мостове за лемљење, надгробни споменик и други скривени проблеми. Питања можете пронаћи пре него што се одбори пређу на следећи корак. Ово чува ваш квалитет високо и зауставља лоше одборе да досегну купце. Користите аутоматизовану оптичку инспекцију са ручним чековима за најбоље резултате. АОИ машине су брзо, али неки проблеми требају људско око.

Напомена: Аутоматизована оптичка инспекција најбоље функционише када се користи на важним корацима у вашем поступку.

Морате се сетити да АОИ машине имају ограничења. Неки проблеми се не могу наћи. Користите остале алате за инспекцију, попут рендгенских или ручних провјера, да бисте покрили све ризике. То вам даје најбољи квалитет и одржава вашу производњу снажним.

Користите АОИ машине за проналажење оштећења у сваком СМТ кораку. Ове машине помажу вам да видите средства за лемљење попут премошћивања и премоштавања лемљења и надгробности. Такође их нема довољно лемљења и не-влажења. Аутоматизовани провјери и гледајући спојеве лемљења често боље чине ваш рад. Треба да користите АОИ машине за проверу површинских оштећења и погрешних делова. Држите свој инспекцијски систем и АОИ машине које раде добро за добар квалитет.

Зауставите проблеме пре него што почну и гледају ваш процес . Коришћење АОИ машина често вам помаже да добијете боље плоче са мање грешака.

Постављана питања

Које врсте оштећења могу АОИ машине детектирати у СМТ производњи?

АОИ машине могу пронаћи многе врсте проблема. Они примете недостатке за лемљење попут премошћивања и плочастих плоча. Такође их нема довољно лемљења и не-влажења. АОИ машине помажу вам да видите да ли су делови на погрешном месту. Могу да пронађу површинске недостатке и грешке у поларитету. Коришћење АОИ-а чини квалитетан чек боље и помаже вашем процесу.

Како АОИ машине помажу у спречавању премошћивања лемљења и остале недостатке лемљења?

АОИ Мацхинес врло брзо проверавају зглобове за лемљење. Помажу вам да видите премошћивање Лемдера и довољно лемљеног рано. Такође можете пронаћи не-влажење пре него што изазива проблеме. Аои вам омогућава да поправите проблеме пре него што одбори иду купцима. Ово вам помаже да проучите оштећења и одржавате свој инспекцијски систем добро.

Зашто је редовно одржавање АОИ машина важних?

Морате да држите АОИ машине чисте и поставите исправно. Редовна нега помаже АОИ машинама да пронађу мане десни начин. Чисте и проверене АОИ машине не пропуштају оштећења површине или погрешне делове. Ово одржава ваше квалитетне чекове снажне и ваш инспекцијски систем добро функционише.

Да ли АОИ машине могу смањити лажне аларме током детекције оштећења?

Да, АОИ машине могу помоћи нижим лажним алармима. Можете да промените поставке АОИ за сваку врсту плоче. Ово вам помаже да видите праве недостатке за лемљење и површине. Уштедите време и побољшате свој поступак боље проналажење истинитих проблема.

Која је улога АОИ машина у превентивној акцији и контроли процеса?

АОИ машине помажу вам да зауставите проблеме пре него што расте. Брзу добијају недостатке и омогућавају вам да их проучите одмах. Аои вам помаже да контролишете лемљење, смештај и оштећења површине. Добра контрола процеса значи и боље квалитете и мање проблема у производњи.
